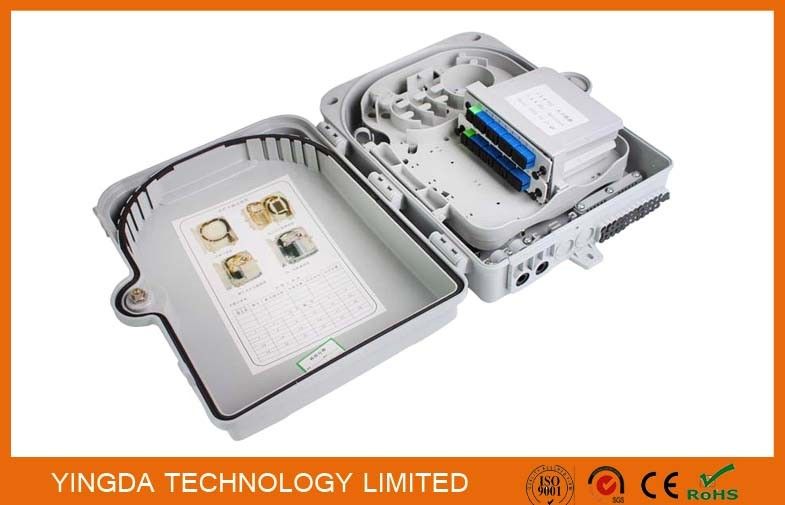

24 fibre di plastica a fibra ottica del contenitore di giuntura dei centri per dirigersi la scatola di distribuzione del separatore
Luogo di origine | La Cina |
---|---|
Marca | YINGDA |
Certificazione | ISO |
Numero di modello | FDB0224D |
Quantità di ordine minimo | 500 pc |
Prezzo | Negotiable |
Imballaggi particolari | 1 pc per scatola, 10 pc per scatola di spedizione di cartone |
Tempi di consegna | 5-8 giorni lavorativi |
Termini di pagamento | T/T, Western Union, MoneyGram |
Capacità di alimentazione | 20000pcs/month |
Contattimi gratis campioni e buoni.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xCapacità massima | 24fibers | Dimensione | 317*237*101mm |
---|---|---|---|
Diametro cavo | cavo flessibile di 2*3.0mm o cavo dell'interno | Materiale | PC + ABS |
colore | gray bianco, nero | quantità dell'adattatore | 24 Sc dei pezzi |
Porti del cavo | 2inlet, 24outlets | speciale | il cavo non tagliato passa tramite la scatola |
Applicazione | supporto del palo, supporto della parete | richiesta del cliente | LOGO, campione, approvazione del lebel. |
Evidenziare | scatola di distribuzione ottica,Splitter scatola di distribuzione |
La fibra di plastica per dirigersi la scatola di distribuzione del separatore, adattatori a fibra ottica dello Sc del contenitore di giuntura 24Cores lancia la copertura
Modello: FDB0224D
L'attrezzatura è utilizzata come punto terminale affinchè il cavo di alimentatore si colleghi con cavo flessibile nel sistema della rete di comunicazione di FTTx. La fibra che impiomba, spaccante e distribuzione può essere fatta in questa scatola,
ed nel frattempo, fornisce alla protezione ed alla gestione solide per la costruzione della rete di FTTx.
Caratteristiche:
- Plastica ad alta resistenza PC+ABS di ingegneria
- a prova di bagnata, impermeabile, antipolvere, antinvecchiamento, protezione livellata fino a IP55.
- Il pannello componenti elettrici può essere lanciato su, cavo di alimentatore può essere disposto da porto preciso, facile per manutenzione ed installazione.
- Premendo per il cavo ed il cavo flessibile di alimentatore, fibra che impiomba, fissazione, stoccaggio, distribuzione tutta in una scatola.
- Sia uso dell'interno che all'aperto
- Applicazione del montaggio della parete e del montaggio del palo
- Interfaccia utente dello standard industriale, adattatore massimo dello Sc di load24pcs LC
- porti non tagliati dell'entrata del cavo 2pcs, 24 outports per il cavo flessibile di FTTH
- Può accomodare il tipo modulare dell'inserzione del separatore di 1x4,1x8,1X16, di 2x4,2x8 & di 2x16 LGX
- Possono le trecce, i cavi di toppa o l'adattatore preinstallati, separatore.
Parametri di Techanical
Requisito ambientale | Dati tecnici principali | ||
Temperatura di lavoro | -40°C~+75°C | Perdita di inserzione | ≤0,2dB |
Umidità relativa | ≤85% (+30°C) | Attenuazione di riflessione di UPC | ≥50dB |
Pressione atmosferica | 70KPa~106KPa | Attenuazione di riflessione dell'APC | ≥60dB |
Schema elettrico della scatola terminale
1 | Coperchio | 2 | Base |
3 | Piatto di vibrazione | 4 | Serratura e cappotto della serratura |
5 | Doppie scanalature semplici | 6 | Messa a terra del dispositivo a massa |
7 | Corredo del modulo | 8 | Cavo principale che esprime piatto |
9 | Messa a terra della barra a massa | 10 | Cavo principale che forza esprimendo piatto |
11 | maschera del cavo flessibile 24cores | 12 | Anello del ciclo |
13 | Cavo flessibile che esprime piatto | 14 | Clip del cavo flessibile |
15 | stampo libero polveroso dell'uscita 24cable | 16 | Cavo flessibile |
17 | Trecce | 18 | Adattatore dello Sc |
19 | Cavo principale | 20 | Ancora |
21 | Pannello dell'adattatore della cassetta di inserzione |
Specificazione
Modello |
Dimensione (A*B*C) |
Massimo Capacità |
Cavo flessibile di FTTH | Adattatore | Separatore di SpA | Materiale |
FDB0224D | 320*240*100mm | 24fibers | 24ports | SCx24pcs o duplex di LC | modulo di 1x16 LGX | ABS+PC |
Informazioni d'imballaggio
Modello | Qty di CTN | N.w/ctn | G.w. /ctn | Dimensione di Ctn |
FDB0224D | 10pcs | 15.1kgs | 17.5kgs | 60*36*63cm |
Come ad installazione:
installazione 1.Wall-mounted
I fori del trapano 4 sopra la parete basata sulla dimensione in tabella 1, dispongono il bullone di espansione Φ7.5*40, dispongono la scatola per abbinare sui fori e per utilizzare il bullone per fissarsi.
installazione 2.Pole-mounted
Insieme della correzione 1 dell'anello facile del palo al palo delle Telecomunicazioni.
Immagini più reali
inscatoli il veiw superiore e posteriore, con i fori wal del supporto
il porto del cavo è especiallly progettazione per cavo non tagliato, in modo da fare il cavo passare con il taglio della scatola, facile da operare e comprimere il tempo ed il costo sul sito.
il LGX modulare può trasformarsi il pannello sulla richiesta del cliente, scatola universale dell'adattatore.
