48 separatore unito a fibra ottica meccanico 1x32 della cupola di recinzione del cavo flessibile IP68 dei centri FTTH

Luogo di origine La Cina
Marca YINGDA
Certificazione ISO,SGS
Numero di modello GJS-M5-JFT
Quantità di ordine minimo 100 PCS
Prezzo Negotiable
Imballaggi particolari 1pc/scatola, 4 pc inscatolano la scatola
Tempi di consegna 5-15days dopo paga
Termini di pagamento T/T o Western Union, L/C
Capacità di alimentazione 50,000pcs al mese

Contattimi gratis campioni e buoni.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Forma Cupola/verticale Max Capacity 48 singole fibre dei centri
Porto del cavo 1 metà di sapn (porto non tagliato) + 4 porti rotondi diametro del cavo Φ7mm~Φ18 millimetro
Materiale Corpo dei pp + vassoio dell'ABS qty del vassoio della giuntura pc max.6
Dimensione φ230*445 millimetro Peso 3,5 CHILOGRAMMI
Metodo di sigillatura guarnizione meccanica classe impermeabile IP65
Applicazione supporto del palo e aereo, supporto della parete, condotta, sepolta, ecc qty del separatore mini separatore 1x32, 1x16, 1x8, 1x4, 1x2 o serie 2xN
Evidenziare

Recinzione unita a fibra ottica IP65

,

Chiusura a fibra ottica della cupola IP65

,

Recinzione unita di fibra ottica della guarnizione meccanica

Lasciate un messaggio
Descrizione di prodotto

48 separatore unito a fibra ottica meccanico 1x32 1x16 1x8 della cupola di recinzione del cavo flessibile IP68 dei centri FTTH



Guarnizione meccanica FOSC dello SpA 1x16 del separatore 48 dei centri di fusione del giunto della cupola a fibra ottica non tagliata della chiusura





La chiusura di fibra ottica della giuntura di GJS-M5-JFT è un tipo recinzione della cupola, che è usato per il collegamento diretto durante la trasmissione di fibra ottica ed assicura la protezione unita del collegamento, 4 fori rotondi dell'entrata del cavo e 1 foro ellittico dell'entrata del cavo; adotta la guarnizione meccanica; può essere usata per spese generali, il montaggio del palo, il montaggio della parete e l'installazione sepolta; buona prestazione di sigillamento, installazione semplice ed ampia gamma di applicazione.



Specificazione

Modello GJS-M5-JFT
Dimensione Φ230*445mm
Entry&exit del cavo giro 1oval (o metà di portata) + 4
Diametro del cavo Φ7-18 millimetro
Capacità del vassoio della giuntura i 24 singoli centri
Qty di Max. Tray 6pcs
Qty di Max. Splice 144cores (singola fibra)
Rapporto di Max. Split 1:16 (2pcs), 1:32 (1pc),
Metodo di sigillatura Guarnizione meccanica infilata, gomma di silicone
Raggio di fibra ottica di curvatura ≥ 40mm
Perdita supplementare di disco ottico ≤ 0.01dB
Gamma di temperature - 20 ° C ~ + 60 ° C
Resistenza della pressione laterale ≥ 2000N/10cm
Resistenza all'urto ≥ 20n. M.
Grado di protezione IP65



Caratteristiche

  • Tutti gli indici della prestazione del prodotto soddisfanno le richieste della norma nazionale del contenitore di connettore della iarda/T 814,1.
  • porti del cavo 5pcs: 4round ed i porti ovali 1, che possono accedere al cavo ottico di φ 7 - φ 18, funzione non tagliata è disponibili
  • Il corpo esterno della scatola è fatto della plastica d'organizzazione ad alta resistenza e dello stampaggio ad iniezione ad alta pressione con l'agente antinvecchiamento. Ha le caratteristiche di forza meccanica leggera e alta, di forte resistenza della corrosione, della resistenza del fulmine e del tempo di impiego lungo.

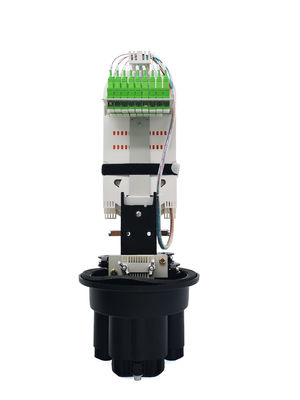

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------48 separatore unito a fibra ottica meccanico 1x32 della cupola di recinzione del cavo flessibile IP68 dei centri FTTH 0

  • Il vassoio sovrapposto di fusione della fibra della struttura e l'isolamento indipendente che collegano il dispositivo a massa nella scatola rendono la configurazione, l'espansione ed il cavo di numero del centro della fibra che collega flessibili, convenienti e sicuri.
  • Le componenti ed i fermi del metallo dentro e fuori della scatola sono fatti di acciaio inossidabile, che può essere utilizzato nei vari ambienti.

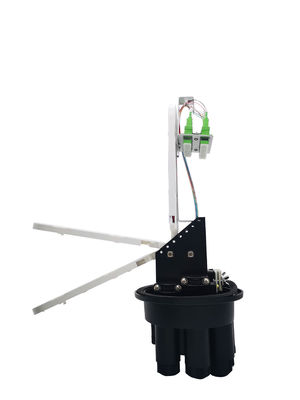

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------48 separatore unito a fibra ottica meccanico 1x32 della cupola di recinzione del cavo flessibile IP68 dei centri FTTH 1

  • 48cores caricherà i vassoi 3pcs, 1 per il separatore e 2 per fusione. Ogni vassoio può fusione impiombare la singola fibra 24cores. Ogni vassoio con una copertura trasparente, una grande area di guida e un raggio di curvatura ragionevole, vassoi ripara sul sostegno dell'adattatore del metallo con le viti. Il tubo del separatore può riparare nel vassoio.

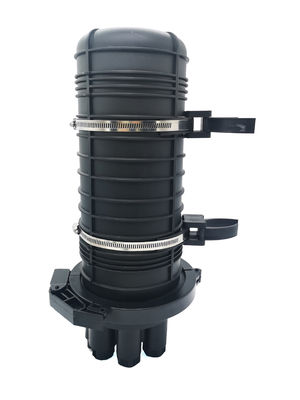

48 separatore unito a fibra ottica meccanico 1x32 della cupola di recinzione del cavo flessibile IP68 dei centri FTTH 2

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

48 separatore unito a fibra ottica meccanico 1x32 della cupola di recinzione del cavo flessibile IP68 dei centri FTTH 3

  • I piatti di adattatore per 1x16 possono essere come le immagini sotto, possono tenere gli adattatori massimi 18SC, per 1x16 o 2x16 con il tubo a spirale o il legame ny di tonnellata per riparare sul posto.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------

48 separatore unito a fibra ottica meccanico 1x32 della cupola di recinzione del cavo flessibile IP68 dei centri FTTH 4

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



Accessorio standard:

corredi del supporto del palo, chiave di plastica, chiave esagonale interna, sigillamento di gomma e corredi per i porti del cavo, manica di protezione degli strizzacervelli di calore, segni di numero, legame di nylon, ecc.

48 separatore unito a fibra ottica meccanico 1x32 della cupola di recinzione del cavo flessibile IP68 dei centri FTTH 5

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Processo di installazione unito a fibra ottica di recinzione



Il cavo ottico entra dal controllo finanziario del cavo ottico sulla base.

Il supporto del cavo è usato per chiudere il cavo a chiave ed il centro d'acciaio è penetrato nella colonna di rinforzo del centro ed ha premuto strettamente.



1. Installazione di cavo ottico con il foro ovale:

Elimini il cuscinetto di gomma, blocco di plastica e la spina di plastica nel foro ellittico, i passaggi del cavo ottico tramite il cuscinetto di gomma e poi il fermaglio sul blocco di plastica, infine aggiungono la spina di plastica, utilizzano la chiave per stringere il bullone e per chiudere la base a chiave per completare il sigillamento dell'entrata del cavo ottico.



2. Installazione di cavo ottico 4round:

La vite fuori dal dado di plastica di piccolo foro dell'entrata del cavo, elimina la spina del sigillante del φ 27, installa gli accessori secondo la sequenza come appare la figura qui sotto ed infine utilizza la chiave per stringere il dado di plastica per sigillare l'entrata del cavo nelle paia.



3. Scissione ottica: introduca il cavo ottico spogliato nel vassoio di fusione per la bobina riservata, la fusione l'estremità di treccia ed il cavo conclude l'estremità nella scanalatura di fusione, inserisce il connettore della treccia nell'entrata dell'adattatore, inserire l'input del separatore dello SpA allo sbocco dell'adattatore, l'uscita del separatore è inserita nell'estremità dell'input dell'adattatore ed il cavo ottico è condotto fuori allo sbocco dell'adattatore infine.



4. Fusione diretta: presenti il cavo di estremità nel vassoio di fusione per la bobina, quindi la fusione riservate due estremità nelle scanalature di fusione.



--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Applicazione: diret sepolto, condotta, antenna, telecomunicazione, cellulare, CATV, strada principale, società a banda larga, ecc.48 separatore unito a fibra ottica meccanico 1x32 della cupola di recinzione del cavo flessibile IP68 dei centri FTTH 6
