FTTX che svuota modo 250um G657A della fibra nuda della prova di YOFC Fujikura OTDR singolo

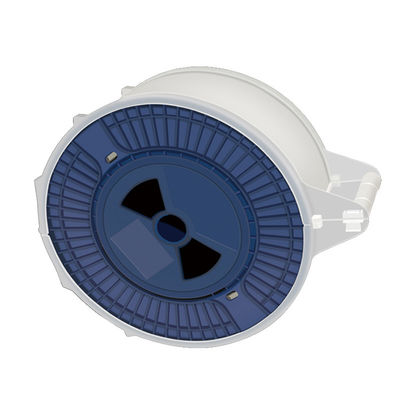

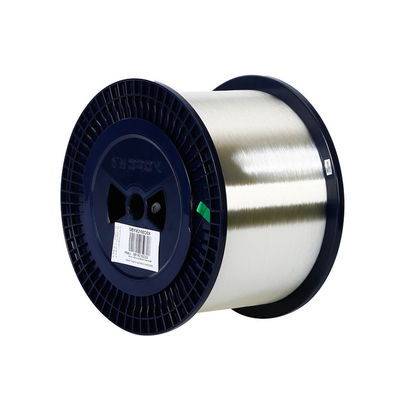

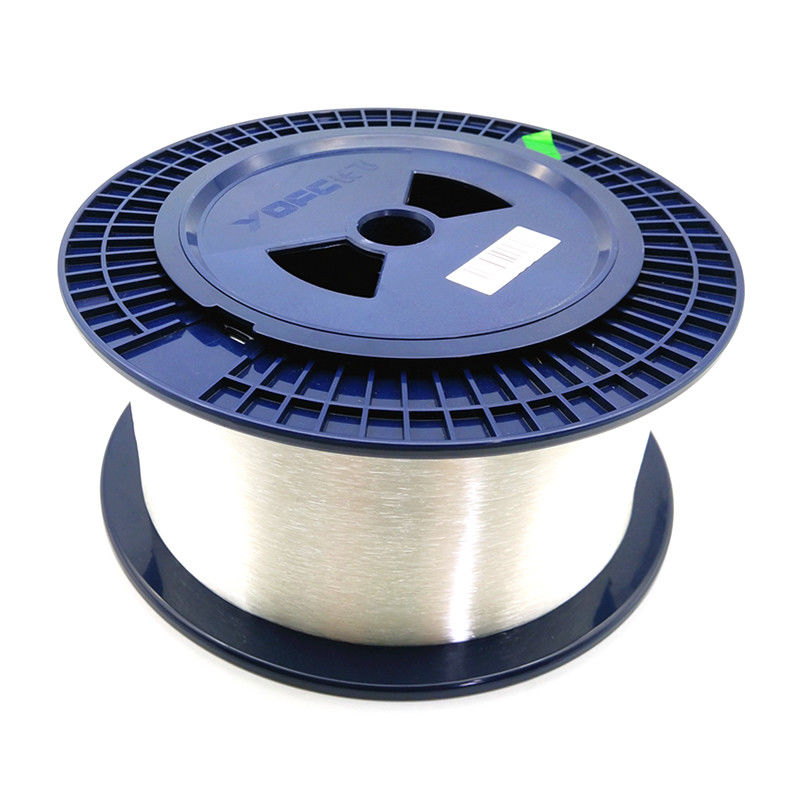

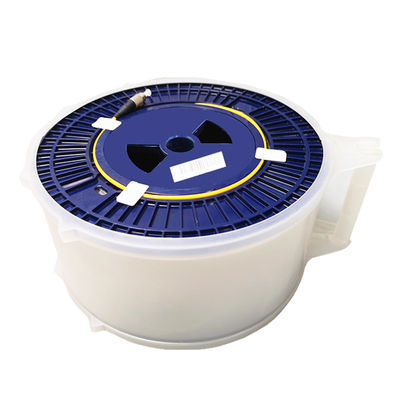

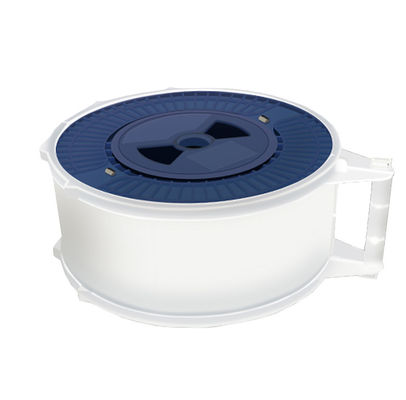

FTTX che svuota modo 250um G657A 1KM-50km della fibra nuda della prova di YOFC Fujikura OTDR singolo in tamburo di plastica

CARATTERISTICHE

• OTDR + combinazione nuda della fibra
• Interfaccia su ordinazione: FDDI SMA, ecc di BACCANO D4 della st E2000 MU dello Sc FC LC
• Doppia linea fibra del disco nudo della fibra
• Alta velocità della trasmissione, perdita bassa della fibra, forte abilità anti-interferenza, selezione materiale di qualità superiore, tempo di impiego lungo
• La fibra ottica può portare 10Mbps, 100Mbps, banda larga ad alta velocità 1000Mbps
• Il materiale non metallico è usato come il taglio della conduzione della fibra ottica ed il disturbo elettromagnetico non è ricevuto
• Nella linea di comunicazione, il numero delle stazioni di relè può essere ridotto e la qualità di comunicazione può essere migliorata
• Ogni fibra nuda è stata provata rigorosamente e tutti i dati per rispettare la norma prima che uscisse del magazzino

Specificazione della fibra di singolo modo

Quando i riflettori ottici di dominio di tempo (OTDR) sono utilizzati per misurare la fibra ottica, a volte è incontrato che il collegamento di fibra ottica è breve. Nel misurare il breve collegamento di fibra ottica, il più grande valore di attenuazione (xxdb/km) è ottenuto spesso, che rende l'indice di attenuazione incapace di ottenere una migliore valutazione. Perché?

A causa di breve collegamento di fibra ottica (generalmente meno di 1km), OTDR ha misurato la curva con determinata volatilità, che ha colpito il calcolo numerico finale. Fra i parametri tecnici che descrivono OTDR, c'è un indice circa le linearità. L'indice generale di OTDR è 0.05db/db (e600c: 0.05db/db, n3900a: 0.03db/db). Infatti, questo indicatore descrive la gamma di fluttuazione di curva di OTDR.

Di conseguenza, in breve la fibra, l'accuratezza della misura di OTDR è sfidata. Questo problema è inoltre un problema comune che affronta la serratura di OTDR. Così che metodi possiamo ridurre questo impatto? Come possiamo ottenere un migliore risultato dei test?

1. Aggiunga la fibra falsa della prova di 2km

L'effetto sarà ridotto poichè la lunghezza della fibra è aumentato dovuto l'aggiunta della fibra falsa della prova di 2km. Un risultato più soddisfacente dovrebbe essere disponibile.

Ma a causa dell'aumento della lunghezza e dell'introduzione dell'errore della prova, questo metodo ha alcuni errori portati con il metodo di prova. Ma poichè i dati di prova della qualità del progetto, ha un considerevole valore di riferimento.

2. Perdita di collegamento di misura con la sorgente luminosa e misuratore di potenza ottico e lunghezza di misura con OTDR

Il progresso della misura di perdita è migliorato perché il misuratore di potenza ottico misura la perdita di collegamento vicino al metodo standard di misura di perdita usando la sorgente luminosa. Naturalmente, per la fibra di segmento, il livello più di alta risoluzione di accuratezza dell'immondizia ottica del palazzo è usato per ridurre l'errore. La misura di lunghezza è stata ottenuta da OTDR. Il valore di attenuazione della lunghezza di unità può essere ottenuto dividendo il valore di perdita dal valore di lunghezza.

3. La curva di misura di OTDR è usata soltanto come fuochi di misura di OTDR e di riferimento sull'eliminare gli ostacoli di collegamento.

Nella breve misura della fibra, la curva di misura di OTDR è usata il più bene come riferimento, come base qualitativa, piuttosto che come base quantitativa.
