Separatore 1x4 in scatola di LGX, G657A1, fibra SMF-28e di fibra ottica SpA EPON di G652D Corning
Contattimi gratis campioni e buoni.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xConnettore | SC/upc | type2 della fibra | G657A1, fibra SMF-28e di G652D corning |
---|---|---|---|
Perdita di inserzione | 7.3/7.0dB | Uniformità (massimo) | dB 1,5 |
lunghezza d'onda | 1260 - 1650 nanometro | PDL (massimo) | 0,2 dB |
dimensione del modulo | 100×80×10 millimetro | dimensione quadrata del tubo | 40×4×4 millimetro |
dimensione piana del tubo | 60×7×4 millimetro | ||
Evidenziare | Fibra ottica Splitter,PLC Splitter |

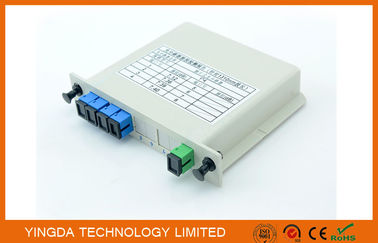

Modulo a fibra ottica della cassetta del separatore di EPON 1*4 SpA, separatore di 1:4 in scatola di LGX
Il separatore planare di (PLC) del circuito dell'onda luminosa è un tipo di dispositivo ottico della gestione di potere che è
fabbricato facendo uso di tecnologia ottica della guida d'onda della silice. Caratterizza l'affidabilità di piccola dimensione e alta,
l'ampia lunghezza d'onda di funzionamento e la buona uniformità di Manica--Manica ed è ampiamente usate
nelle reti di PON per realizzare il segnale ottico alimenti la scissione.
YINGDA fornisce le intere serie di prodotti del separatore 1xN e 2xN che sono adattati per le applicazioni specifiche.
Tutti i prodotti soddisfanno le richieste GR-1209-CORE-2001 e GR-1221-CORE-1999.
Caratteristiche
- Perdita di inserzione bassa
- PDL basso
- Alto isolamento
- Progettazione compatta
- Buona uniformità di Manica--Manica
- Ampia lunghezza d'onda di funzionamento
- Alte affidabilità e stabilità
Conformità
- Telcordia GR-1209-CORE
- Telcordia GR-1221-CORE
- RoHS
Applicazioni
- FTTH
- Rete di PON
- Collegamenti di CATV
- Attrezzature di comunicazione
Specificazione
Table1 – separatore di 1×N SpA
Lunghezza d'onda di funzionamento (nanometro) |
1260~1650 |
||||
Tipo della fibra |
G657A1 o come ordine dei clienti |
||||
Configurazione del porto |
1x4 |
1x8 |
1x16 |
1x32 |
1x64 |
Perdita di inserzione (dB) |
7.1/7.3 |
10.2/10.5 |
13.5/13.7 |
16.5/16.9 |
20.5/21.0 |
Uniformità di perdita (dB) |
0,6 |
0,8 |
1,2 |
1,5 |
2 |
Perdita dipendente di polarizzazione (dB) |
0,2 |
0,2 |
0,25 |
0,3 |
0,35 |
Perdita dipendente di lunghezza d'onda (dB) |
0,3 |
0,3 |
0,5 |
0,5 |
0,5 |
Perdita del dipendente di temperatura |
0,4 |
0,4 |
0,5 |
0,5 |
0,5 |
Attenuazione di riflessione (dB) |
55/50 |
||||
Temperatura di funzionamento |
-40~+85 |
||||
Direzionalità (dB) |
≥ 55 |
||||
Temperatura di stoccaggio |
-40~+85 |
Tabella 2 – separatore di 2×N SpA
Parametri |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
Lunghezza d'onda di funzionamento (nanometro) |
1260~1650 |
||||
Tipo della fibra |
SMF-28e o cliente specificato |
||||
Perdita di inserzione (dB) |
4,2 |
7,6 |
11,0 |
14,5 |
17,5 |
Uniformità di perdita (dB) |
0,8 |
1,5 |
1,5 |
2,0 |
2,5 |
Attenuazione di riflessione (dB) |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
Dipendente di polarizzazione |
0,2 |
0,2 |
0,3 |
0,4 |
0,4 |
Direzionalità (dB) |
55 |
55 |
55 |
55 |
55 |
Dipendente di lunghezza d'onda |
0,3 |
0,5 |
0,5 |
0,5 |
0,5 |
Stabilità di temperatura |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
Temperatura di funzionamento (°C) |
-40~85 |
||||
Temperatura di stoccaggio (°C) |
-40~85 |
||||
Dimensione del modulo (millimetri) |
100×80×10 |
100×80×10 |
120×80×18 |
140×115×18 |
140×115×18 |
Note:
- Specificato senza connettori.
- Aggiunga una perdita supplementare 0.2dB per connettore.
- 1x64,1x128,2x64 anche può essere offerto.
