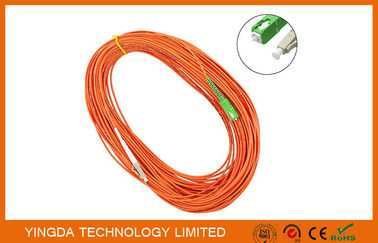

Cavo di toppa dello Sc LC di fibra ottica di telecomunicazione 125um/di MM50 OM2 20 metri

Informazioni di base
Luogo di origine: Shenzhen, Cina
Marca: YINGDA
Certificazione: ISO SGS ROHS
Numero di modello: SCLC-MMSX-20-3mm
Quantità di ordine minimo: 500 pc
Prezzo: negotiable
Imballaggi particolari: 1 sacchetto plastica/del pc
Tempi di consegna: 5-8days dopo il pagamento
Capacità di alimentazione: 15.000 pc/giorno
Contattaci
Informazioni dettagliate
Connettore: Sc al cavo di toppa di LC Numero di fibre: Semplice
Perdita di inserzione: < 0=""> restituire la perdita: >PC 35dB
Lunghezza della fibra: 20 metri Diametro cavo: 3.0 mm
Colore del cavo: Orange Connettore di colore: Beige
Tipo di fibra: 50/125um misto

Descrizione di prodotto

Cavo di toppa a fibra ottica Sc/di LC MM50/125um OM2 Mulitmode LSZH 20 metri





Il saltatore della fibra (anche chiamato connettore di fibra ottica) ha connettori su entrambe l'estremità, usata per raggiungere

bene mobile ottico del percorso collegato; Se soltanto un'estremità con i connettori chiamasse la treccia. Saltatore di fibra ottica

(Cavo di toppa di fibra ottica/cavo) e simile a cavo coassiale, ma nessun abbia strato proteggente netto.

il centro è il centro di vetro della trasmissione della luce (puntale). In fibre miste, il diametro del centro è

50 MU m~65 MU m., approssimativamente uguali allo spessore dei capelli umani. Mentre il centro della fibra di singolo modo

il diametro è 8u m~10u M. Il centro è circondato da uno strato di rivestimento di vetro di cui indice di rifrazione

è più basso del centro, per fare la tenuta di fibra ottica nel centro. Fuori di è uno strato sottile

del rivestimento di plastica per proteggere il rivestimento.



Secondo i mezzi trasmissivi il saltatore della fibra può essere diviso nel singolo modo, ottico misto

saltatore della fibra ed altri mezzi trasmissivi quale il saltatore di plastica. Secondo il tipo del connettore, può

sia diviso in: Saltatore di FC, saltatore della st, saltatore dello Sc, saltatore di LC, cavo di toppa di MTRJ, saltatore del cavo di toppa di MPO,

anche la MU, SMA, FDDI, E2000, saltatore di DIN4 D4 ecc. La maggior parte del comunemente usato è FC-FC, FC-SC, FC-LC,

FC-ST, SC-SC, cavo di toppa a fibra ottica di SC-ST.





Caratteristiche

  • Perdita di inserzione bassa
  • Ripeti l'abilità
  • Alta attenuazione di riflessione
  • Prestazione reciproca dell'inserzione
  • Buona stabilità di temperatura
  • Forte proprietà di tensione
  • Prezzo economico della fibra mista, breve trasmissione di distanza
  • Ampia larghezza di banda della trasmissione


Applicazione

  1. Sistema di comunicazione della fibra
  2. Rete di accesso della fibra
  3. Trasmissione dei dati
  4. CATV
  5. Lan
  6. Attrezzatura di prova
  7. Sensore di fibra ottica



Specificazione



Oggetto

Norma, Master

Tipo del connettore

LC, SC, ST, FC.MU, BACCANO, D4, MPO, SC/APC,

FC/APC, LC/APC.MU/APC

MTRJ/Female duplex, MTRJ/Male

Tipo della fibra



9/125 di SMF-28 o (Singlemade) OS1 equivalente

50/125, 62.5/125 OM2&OM1 (misti)

50/125, 10G OM3 (misto)

Tipo di cavo

Simplex, duplex (Zipcord)

Φ3.0mm, Φ2.0mm, Φ1.8mm

PVC o LSZH di Φ1.6mm

Φ0.9mm, Φ0.6mm ha attenuato il PVC della fibra o LSZH

Modo di lucidatura

UPC, SPC, APC (8°& 6°)

Perdita di inserzione

≤ 0.1dB (per il Master monomodale)

≤ 0.25dB (per la norma monomodale)

≤ 0.25dB (per misto)

Provato dal RM 3750 di JDS


Attenuazione di riflessione (per monomodale)

≥ 50dB di UPC

≥ 55dB di SPC

≥ 60dB (typ.65dB) dell'APC

Provato da JDS RM3750

Ripetibilità

 ±0.1dB

Temperatura di funzionamento

-400C a 850C


Requisito della geometria

(Per monomodale)

Raggio di Endface del puntale

≤ 12mm del ≤ R di 7mm (per l'APC)

≤ 25mm del ≤ R di 10mm (per la norma)

Μm di derivazione del ≤ 30 dell'apice (per il Master)

Μm di derivazione del ≤ 50 dell'apice (per la norma)

≤ Undercut 50nm del ≤ U di -50nm

Provato da DORC ZX-1





Informationrmation di ordine



1. Tipo del connettore: FC, ST, SC, LC, MU, MPO, E2000, MTRJ, SMA,

2. Fronte dell'estremità: PC APC DI UPC

3. Diametro del cavo: Ф0.9mm, Ф1.6mm, Ф1.8mm, Ф2mm, Ф2.4mm, Ф3mm.

4. Numero di fibre: semplice, il duplex, 4 svuoti, 6 svuotano, 8 svuotano, il centro 12 o cliente specificato

5. Tipi della fibra: G652B, G652D, G655, G657A1, G657A2, 50/125, um 62.5/125um,

OM3 (50/125-150), OM4 (50/125-300) ecc.

6. Colore dell'alloggio del connettore: Blu (connettore del PC, di UPC di singolo modo), beige, grey (connettore misto),

     verde (connettore) dell'APC, acqua (OM3)

7. Colore dello stivale: grigio, blu, verde, bianco, rosso, nero, verde

8. Rivestimento del cavo: PVC, LSZH

9. Lunghezza di cavo: su misura
