I 12 centri a fibra ottica a 19 pollici del duplex 24 del quadro d'interconnessione di Slding del supporto di scaffale dei porti 1U LC UPC

Luogo di origine La Cina
Marca YINGDA
Certificazione ISO,CE
Numero di modello GPSR-2LC12
Quantità di ordine minimo 50 pezzi
Prezzo Negotiable
Imballaggi particolari 1 pc/scatola, 5 pc/contenitore di cartone

Contattimi gratis campioni e buoni.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Materiale Acciaio laminato a freddo Spessore 1.2mm SPCC
Capacità 24 singole trecce della fibra dei centri Porto del connettore Porto duplex dell'adattatore di LC
Applicazione struttura di distribuzione ottica 19inch (ODF) metodo di installatino quadro d'interconnessione del supporto di scaffale
colore Nero Dimensione 480*300*1U millimetro
Evidenziare

supporto di scaffale ODF

,

scivolamento del quadro d'interconnessione

Lasciate un messaggio
Descrizione di prodotto

I 12 centri a fibra ottica a 19 pollici del duplex 24 del quadro d'interconnessione di Slding del supporto di scaffale dei porti 1U LC UPC



Il quadro d'interconnessione del supporto di scaffale pricipalmente è utilizzato per il connetion e lo stoccaggio fra il cavo del iber di f e la treccia ottici in attrezzatura. Può essere installazione montata e pavimento-stante wal. Il corpo della scatola è fatto dell'acciaio laminato a freddo alta qualità, sparying elettrostatico, l'aspetto è bello e l'operazione è conveniente.





Yingda che fa scorrere il quadro d'interconnessione a fibra ottica può installare i adpaters della st dello Sc LC FC e il maxmim può essere 12cores, 24cores, 48cores, 72cores 96cores 144cores sulla richiesta del cliente dal pannello dell'adattatore di 1U 2U 3U 4U 6U ecc. può essere semplice, duplex da hozitontal o la progettazione obliqua con i brakcets del montaggio da riparare su rak monta la struttura. È progettazione astuta da fornire dalla protezione per il collegamento terminale del cavo ottico e l'installazione di fibra ottica dell'adattatore. È un'associazione del termiantion, della protezione, del collegamento e della gestione dei cavi a fibre ottiche.





12 caratteristiche a fibra ottica del quadro d'interconnessione del porto

  • Norma flessibile 19" installazione del gabinetto dello scaffale
  •
  • Operazioni anteriori complete con i dispositivi del cavo ed i coni retinici della gestione, ampia area, progettazione ragionevole
  • Area d'avvolgimento sufficiente per le fibre ridondanti dentro del quadro d'interconnessione
  • Spazio d'avvolgimento disponibile per le fibre e le trecce per migliorare protezione per le fibre, le trecce ed i collegamenti
  • Barra del montaggio dell'adattatore disponibile tenere i tipi multipli di adattatori come la st LC e E2000, ecc. dello Sc di FC.
  • Protezione completa dei raggi di piegamento
  • tutte le parti nella scatola saranno correzione con le viti sul fondo
  • Il cavo principale fornisce la scatola dalla parte posteriore e poi la distribuzione nell'operazione anteriore

I 12 centri a fibra ottica a 19 pollici del duplex 24 del quadro d'interconnessione di Slding del supporto di scaffale dei porti 1U LC UPC 0

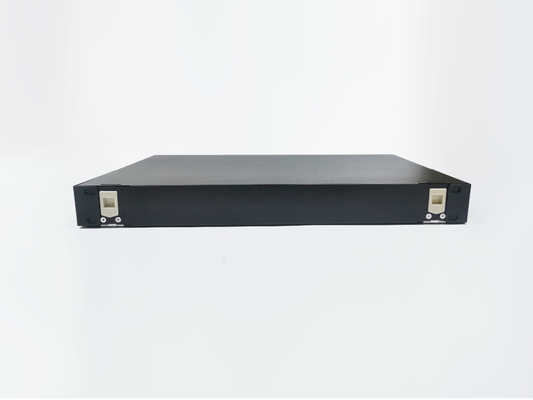

Questo quadro d'interconnessione 12port è deisng per lo scaffale 19inch, le orecchie di montaggio è riparato da entrambi i lati della scatola prima della consegna con le viti, quando la costruzione, la svita prego poi per girare intorno per ripararla sulla scatola per montare.


I 12 centri a fibra ottica a 19 pollici del duplex 24 del quadro d'interconnessione di Slding del supporto di scaffale dei porti 1U LC UPC 1

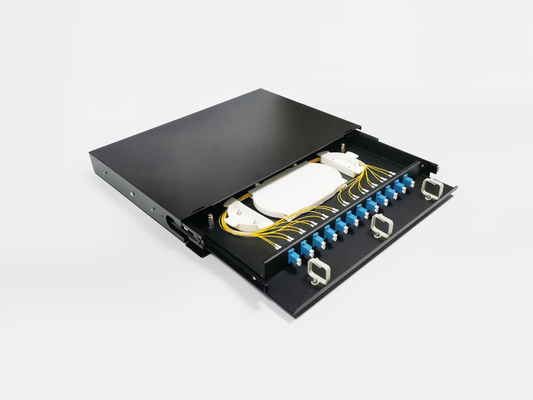

C'è grande area della gestione della fibra davanti ai piatti di adattatore, le trecce o i cavi di distribuzione possono essere fuori da sinistra o dalla destra e con i morsetti di plastica affinchè la bobina del cavo assicurino ogni fibra per non disturbarsi.


I 12 centri a fibra ottica a 19 pollici del duplex 24 del quadro d'interconnessione di Slding del supporto di scaffale dei porti 1U LC UPC 2

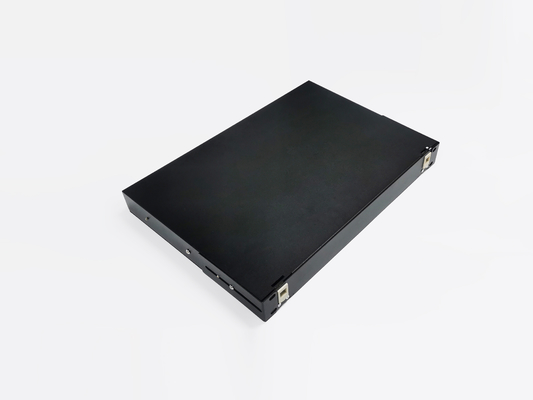

Questi scorrevole del metallo di uso del quadro d'interconnessione di LC UPC, trascinamento regolare ed installazione conveniente.

Estragga soltanto del fondo poi può dirigere facilmente la fibra, dopo fatto, tirata di nuovo alla serratura con le entrate principali, progettazione antipolvere.


I 12 centri a fibra ottica a 19 pollici del duplex 24 del quadro d'interconnessione di Slding del supporto di scaffale dei porti 1U LC UPC 3

  • il quadro d'interconnessione 1U può mettere i vassoi di 2pcs 12fiber, ogni capacità della giuntura di fusione del vassoio è singola fibra 12cores, se fibra doppia, la latta 24cores massimo.
  • Nel frattempo, i piatti di adattatore nell'altezza anteriore 1U possono fare il duplex massimo dello Sc 24pcs = 48cores, tutti gli adattatori ripareranno con le viti.
  • Logo di seta del cliente della stampa, marca, numero di serie, o altre informazioni sulla scatola come vostro desiderio.

I 12 centri a fibra ottica a 19 pollici del duplex 24 del quadro d'interconnessione di Slding del supporto di scaffale dei porti 1U LC UPC 4

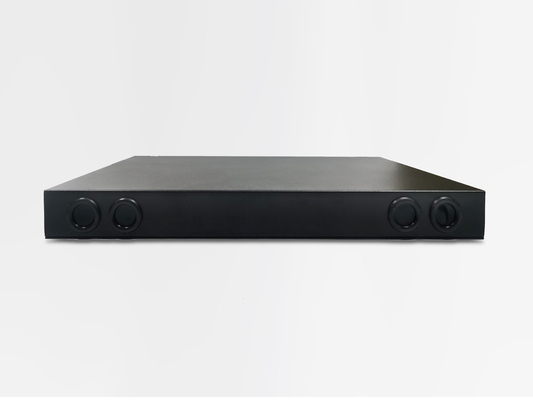

I porti del cavo di quadro d'interconnessione di Yingda si sono aperti alla parte posteriore, la quantità ed il diametro del cavo può essere personalizzato. Se il cliente non specificare, farà 4ports alla parte posteriore, 2pcs ogni lato, il diametro 20mm del cavo con la guarnizione di gomma per la prova della polvere.

Dentro della scatola sia di conseguenza dispositivo del cavo del metallo e dispositivi di plastica, che assicurano tutto il cavo sul posto in di lunga durata e non nel disordine.


Informazioni di ordine del quadro d'interconnessione del supporto di scaffale

Modello

Dimensione (millimetri)

Capacità massima (i centri)

GPSR-SC12

480×200×1U

12

GPSR-SC24

480×200×1U

24

GPSR-SC48

480×200×2U

48

GPSR-FC12

480×200×1U

12

GPSR-FC24

480×200×1U

24

GPSR-FC48

480×200×2U

48

GPSR-ST12

480×200×1U

12

GPSR-ST24

480×200×1U

24

GPSR-ST48

480×200×2U

48



24 caratteristiche tecniche di fibra ottica del quadro d'interconnessione dei centri

temperatura ambiente - 25℃~+40℃
umidità relativa ≤85% (+30℃)
pressione atmosferica 70kPa~106kPa
Resistenza di isolamento

membro di forza del metallo del terminale e del cavo del cavo a fibre ottiche,

componenti stessa, cavo a fibre ottiche del metallo del cavo a fibre ottiche

componenti del metallo e la terra, la resistenza di isolamento

se > 2 la x 104MΩ.

Resistenza dielettrica

membro di forza del metallo del terminale e del cavo del cavo a fibre ottiche,

componenti stessa, cavo a fibre ottiche del metallo del cavo a fibre ottiche

componenti del metallo e la terra, sotto tensione 15kV per

1min senza ripartizione, nessun fenomeni d'effetto ad arco.






I 12 centri a fibra ottica a 19 pollici del duplex 24 del quadro d'interconnessione di Slding del supporto di scaffale dei porti 1U LC UPC 5

L'accessorio standard include: orecchie del supporto di scaffale, vassoio della giuntura, montante i corredi, manica di protezione degli strizzacervelli di calore, legame di nylon, collari del cavo



Se il bisogno pre-terminasse con le trecce e gli adattatori, parli prego con le vendite per i dettagli.

L'OEM o il ODM è accettabile.
