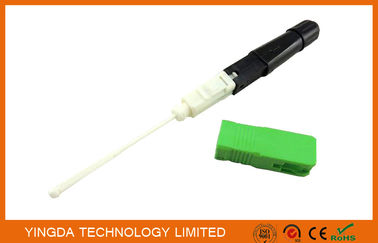

Giuntura di fusione APC/dello Sc - sullo Sc montabile sul posto 0.9mm del connettore di FIC
| Luogo di origine | La Cina |
|---|---|
| Marca | YINGDA |
| Certificazione | ISO |
| Numero di modello | FS-SCA-09-09G |
| Quantità di ordine minimo | 100 pezzi |
| Prezzo | Negotiable |
| Imballaggi particolari | 5 pezzi o 10pcs/contenitori di bolla |
| Tempi di consegna | 5 giorni lavorativi dopo il pagamento ottenuto |
| Termini di pagamento | T / T o unione occidentale |
| Capacità di alimentazione | 500.000 pezzi al mese |
Contattimi gratis campioni e buoni.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Applicazione | FTTH, LAN, ODF | Tipo di connettore | SC/APC |
|---|---|---|---|
| Tipo di fibra | SMF-28e | Tipo di cavo | singolo modo 9/125um |
| Diametro cavo | 0.9mm | colore della casa di conneector | blu |
| Perdita di inserzione | massimo <0.5dB, Typical<0.3dB | restituire la perdita | ≥65dB |
| Evidenziare | Connettore di montaggio rapido,Connettore di FTTH |
||
Descrizione di prodotto
Giuntura di fusione APC/dello Sc - sullo Sc montabile sul posto 0.9mm del connettore di FIC
Descrizione
Fusione di SC/APC giuntura-sul tipo di fibra ottica connettore rapido di ISIS del connettore, ma il suo punto d'impionbatura dentro
l'estremità del connettore, equivalente elimina le trecce quando impiomba. Il vantaggio non è bisogno
protezione supplementare dopo che giuntura, quale il vassoio della giuntura, chiusura della giuntura, scatola di distribuzione. Nel contratto
alla progettazione del connettore della giuntura meccanica, aintenance meccanico del connettore della V-scanalatura di risparmi
e costo di operazione e durevole, che capovolge il concetto che alto costo della macchina della giuntura
e non si applichi alla costruzione di FTTH.
Applicazione
- Collegamento terminale della fibra ottica di FTTH
- Rete di lan
- Riforma di ODF ed il nuovo cavo di toppa di ODF sul sito.
Caratteristiche
- Costo di operazione basso, alta efficienza
- Raggiunga rapidamente il collegamento in loco di termine
- Operazione o uso facile
- Le parti della saldatura di pressione adottano la nuova progettazione unica della struttura
- installazione senza injectino della colla, nessuna macinazione, nessun materiali di consumo
- L'alta qualità dell'installazione, l'alto indice di successo e l'installazione digiunano, ecc
- Facile portare
- Dimensioni meccaniche accurate
- Tutti i materiali si conforma a ROHS
Specificazione
|
Oggetto |
Parametro |
|
Cavo |
0,9, 20,3.0mm cavo o cavo flessibile |
|
Diametro della fibra |
125um G657A1 scoprono la fibra) |
|
Diametro stretto dell'amplificatore |
250um |
|
Tipo della fibra |
Singolo modo OS1 9/125um |
|
Perdita di inserzione |
≤0.3dB |
|
Attenuazione di riflessione |
≤-50dB UPC, ≤-65dB APC |
|
Tenuta nuda del solido della fibra |
>250g |
|
Temperatura di lavoro |
-40℃-+80℃ |
|
Forza Tensible |
60N (5kgs per 2mins) |
|
Prova di caduta |
4 metri del cemento di direzione d'altezza del pavimento per volta, in 3times totale |
Informazioni di ordine
FS-XXX-XX-XXX
1 - 2 -34
|
Fusione di FS= giuntura |
1 |
2 |
3 |
4 |
|
Tipo del connettore |
Fibra dentro |
Cavo applicabile diametro |
Colore della Camera |
|
|
SCU=SC/UPC SCA=SC/APC FCU=FC/UPC |
09=0.9mm 25=250um scoprono la fibra |
09=0.9mm 20=2.0mm 30=3.0mm |
B=blue B=black G=green |
Fusione Giuntura-sui punti di istruzione del connettore
1. Preparazione
2. Metta l'alloggio ed il dado del tubo degli calore-strizzacervelli da parte a parte nel cavo a fibre ottiche
3. Usi l'estrattore della piano-fibra per spogliare la copertura circa 45mm
4. Usi l'estrattore della fibra per spogliare l'annuncio ricoprente di strato della fibra puliscono la fibra, quindi dispongono la fibra optial al supporto.
5. Tagli la fibra dalla mannaia della fibra
6. Disponga il supporto montato nella macchina della giuntura di fusione
7. Spogli lo strato ricoprente della fibra di 0.9mm
8. Pulisca il di fibra ottica e mettalo nel supporto della macchina della giuntatrice di fusione
9. Tagli la fibra dalla mannaia della fibra
10. Metta il supporto nella macchina della giuntatrice di fusione
11. Dopo il supporto che due gli strumenti ready, che chiuda la macchina di fusione, fusione di inizio
12. Dopo la fusione, apra la macchina ed elimini l'intero impiombare-connettore con attenzione
13. Inserisca con attenzione il tubo degli calore-strizzacervelli alla coda del impiombare-connettore, quindi metta il connettore impiombato tutto nella macchina di fusione ed inizi a riscaldare
14. Rimuova il connettore dalla macchina di fusione dopo circa il riscaldamento 90s e poi dal raffreddarsi per circa 5s a
10s.
15. Completi l'assemblea
* Utilizzi prego la macchina di fusione su misura di FTTH
* Materiale di consumo raccomandato:
Tenga un rifornimento dei punti seguenti
- Alcool denaturato
- Tessuti senza filaccia
- Tampone di cotone
