| Marchio: | YINGDA |
| Numero di modello: | MTPf-24-S62-10 |
| MOQ: | 100 pezzi |
| prezzo: | Negoziabile |
| Tempo di consegna: | 7days dopo il pagamento |
| Condizioni di pagamento: | Western union, T/T |

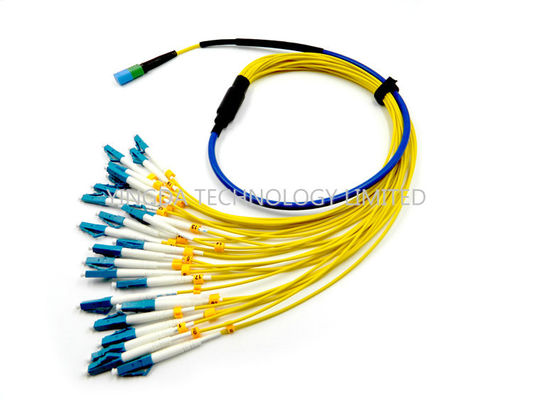

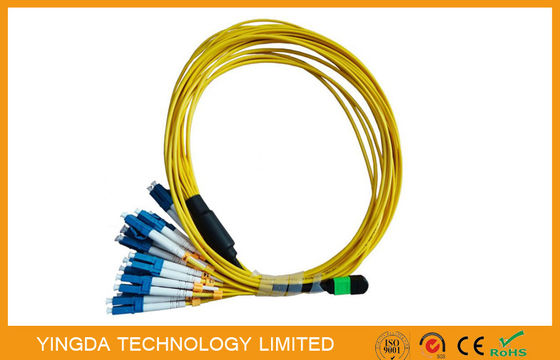

24 Core Multi-Fiber Patch Cord MTP MPO Cable, MPO - LC Fan Out Patch Cord 2 mm
Cable MPO a LC Descrizione
Gli assemblaggi MPO/MTP Fan-out sono progettati per applicazioni ad alta densità che richiedono un'elevata
I gruppi di ventilatori MPO/MTP sono numerati per il numero completo
Disponibili in 12 configurazioni di base, questi gruppi di risparmio di spazio sono dotati di
connessioni MTP maschili o femminili su una estremità e connessioni LC, SC, FC o MT-RJ
Sono disponibili in lunghezze di 10, 20, 30 metri, lunghezze personalizzate sono
Sono disponibili in 4, 6, 8 o 12 configurazioni di nastro a fibra.
Caratteristica del cavo MPO MTP
Specifica del cavo MPO MTP
|
Parametro |
Collegamento di lucidatura (A) |
Collegamento di lucidatura (B) |
||
|
Collegamento di lucidatura |
MPO (MM) |
MPO APC |
SM (SC, LC, FC, MT-RJ) |
MM (SC, LC, FC, MT-RJ) |
|
Perdita di inserimento (IL) |
< 0,50 dB |
< 0,50 dB |
< 0,50 dB |
< 0,50 dB |
|
Perdita di rendimento (RL) |
> 30 dB |
> 60 dB |
> 50 dB |
> 35 dB |
|
Cicli di accoppiamento Delta IL |
< 0,2 dB dopo 500 cicli di accoppiamento |
|||
|
Tipo di cavo a fibra |
modalità singola: G652D o G657A; modalità multi: OM1, OM2, OM3; |
|||
|
Colore del cavo |
giallo per le fibre SM G652 e G657A; arancione per le fibre MM OM1 e OM2; Aqua per la fibra MM OM3; |
|||
|
Cappotto a cavo |
Nastro / ventola (LSZH / PVC) |
|||
|
Forza di estrazione del cordone del cerotto |
5N |
|||
|
Temperatura di funzionamento |
-20°C~+70°C |
|||
|
Temperatura di conservazione |
-40°C~+80°C |
|||
Colori di fibre nude
|
- No, no. |
8 Fibra di nastro |
- No, no. |
12 Fibre a nastro |
- No, no. |
24 Fibra di nastro |
|
1 |
Blu |
1 |
Blu |
1x13 |
Blu |
|
2 |
Arancione |
2 |
Arancione |
2x14 |
Arancione |
|
3 |
Verde |
3 |
Verde |
3x15 |
Verde |
|
4 |
Marrone |
4 |
Marrone |
4x16 |
Marrone |
|
5 |
Grigio |
5 |
Grigio |
5x17 |
Grigio |
|
6 |
Bianco |
6 |
Bianco |
6x18 |
Bianco |
|
7 |
Rosso |
7 |
Rosso |
7x19 |
Rosso |
|
8 |
Nero |
8 |
Nero |
8x20 |
Nero |
|
9 |
Giallo |
9 |
Giallo |
9x21 |
Giallo |
|
10 |
Viola |
10 |
Viola |
10x22 |
Viola |
|
11 |
Rosa |
11 |
Rosa |
11x23 |
Rosa |
|
12 |
Acqua |
12 |
Acqua |
12x24 |
Acqua |
Informazioni sull'ordine
|
P/N |
Descrizione |
|
MPOmA-12LC-S62 |
MPO cordone di patch Fan-out, OS2 (G652D), MPO/APC Maschio-12xLC UPC 1m Giallo |
|
MPOmA-62LC-S62 |
MPO cordone di patch Fan-out, OS2 (G652D), MPO/APC Maschio-6xDuplex LC UPC 1m Giallo |
|
MPOmA-12LC-S67 |
MPO cordone di patch fan-out, SM (G655A), MPO/APC Maschio-12xLC UPC 1m Giallo |
|
MPOmA-62LC-S67 |
MPO cordone di patch fan-out, SM (G655A), MPO/APC Maschio-6xDuplex LC UPC 1m Giallo |
|
MPOM-12LC-OM1 |
MPO cordone per cerotti a ventola, OM1 (62.5/125um), MPO maschio-12xLC UPC 1m Arancione |
|
MPOM-62LC-OM1 |
MPO cordone per cerotti a ventola, OM1 (62.5/125um), MPO Maschio-6xDuplex LC UPC 1m Arancione |
|
MPOM-12LC-OM2 |
MPO cordone di patch fan-out, OM2 (50/125um), MPO maschio-12xLC UPC 1m Arancione |
|
MPOM-62LC-OM2 |
MPO cordone di patch fan-out, OM2 (50/125um), MPO Maschio-6xDuplex LC UPC 1m Arancione |
|
MPOM-12LC-OM3 |
MPO cordone per cerotti a ventola, OM3 (50/125um), MPO maschio-12x LC UPC 1m Arancione |
|
MPOM-62LC-OM3 |
MPO cordone per cerotti a ventola, OM3 (50/125um), MPO Maschio-6xDuplex LC UPC 1m Arancione |
|
MPOM-12LC-OM4 |
MPO Fan-out patch cord, OM4, MPO maschio-12x LC UPC 1m Arancione |
|
MPOM-62LC-OM4 |
MPO Fan-out patch cord, OM4, MPO Maschio-6xDuplex LC UPC 1m Arancione |
|
MPOM-62LC-S62-U |
MPO cordone di patch Fan-out, OS2 (G652D), MPO/APC Maschio-6xDuplex LC UPC 1m Giallo |
|
MPOM-62LC-S67U |
MPO cordone di patch fan-out, SM (G655A), MPO/APC Maschio-6xDuplex LC UPC 1m Giallo |
|
MPOM-62LC-OM1-U |
MPO cordone di patch fan-out, OM2 (50/125um), MPO Maschio-6xDuplex LC UPC 1m Giubbotto unico arancione |
|
MPOM-62LC-OM2-U |
MPO cordone per cerotti a ventola, OM1 (62.5/125um), MPO Maschio-6xDuplex LC UPC 1m Giubbotto unico arancione |
|
MPOM-62LC-OM3-U |
MPO cordone per cerotti a ventola, OM3 (50/125um), MPO Maschio-6xDuplex LC UPC 1m Giubbotto unico arancione |
|
MPOM-62LC-OM4-U |
MPO Cordonetto di patch fan-out, OM4 MPO Maschio-6xDuplex LC UPC 1m Giubbotto unico arancione |
Tipo di connettore: MTP MPO LC o personalizzato
Numero di cavi: 4-fibra, 8-fibra, 12-fibra, 16-fibra, 24-fibra o più
MPO a LC Jumper del connettore Applicazione
