8 porte SC Fibra ottica scatola di distribuzione passare attraverso la progettazione in FTTH GPON CATV

Scatola di terminazione in fibra ottica SC a 8 porte in FTTH, GPON, CATV, Scatola di giunzione in fibra ottica 1X8


Questa scatola terminale in plastica è solo per uso interno, principalmente per la distribuzione del cavo verticale dal cavo di derivazione al cliente finale. Viene posizionata sulla parete o sul fondo dell'armadio a pavimento tramite viti.

Le 2 porte di ingresso possono utilizzare cavi multifibra con diametro massimo di 12 mm. Le porte di uscita 8 pezzi FTTH 2x3 mm drop cavo o cavo morbido da 3 mm. Nel frattempo, il design unico di coperture separate per l'adattatore e le porte di ingresso/uscita del cavo lo rende più sicuro, bello e umano.


Specifiche



Caratteristiche della scatola di derivazione in fibra ottica FTB008

1. L'intera scatola è realizzata in plastica tecnica ABS+PC, materiale nuovo di zecca, colore bianco.
2. Il coperchio della scatola ha bordi arrotondati ed è chiuso da viti a brugola, antifurto, più sicuro.

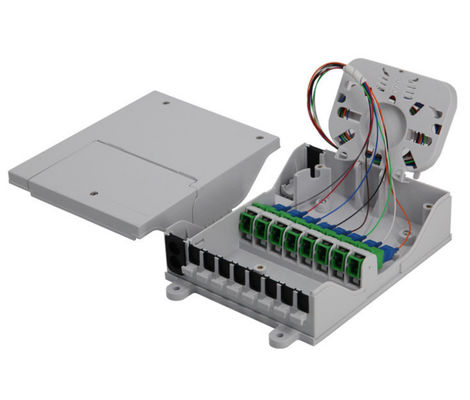

3. Due coperture, una per il funzionamento dell'adattatore anteriore, l'altra per la fusione del cavo e l'ingresso e l'uscita del cavo di alimentazione, design a spazio indipendente, più sicuro e ragionevole.
4. L'apertura del coperchio non influirà sul movimento delle altre parti della scatola. Entrambe le coperture sono rimovibili.
5. C'è 1 vassoio di giunzione per fibra extra e max. Fusione 4 anime fibra singola.
6. Tutte le parti metalliche sono in acciaio inossidabile AISI-303 e resistenti alla corrosione a temperatura normale.
7. Ogni supporto adattatore è individuale, non un intero set di pannelli adattatori. Ognuno può ruotare di 360° gradi, è molto più facile da usare, cambiare adattatori o manutenzione futura.
8. Tutti i materiali utilizzati non sono tossici e dermatologicamente sicuri.
9. I materiali di alta qualità garantiscono un periodo minimo di 20 anni.
10. Nella parte anteriore ci sono aste di gestione dei cavi per un migliore funzionamento.

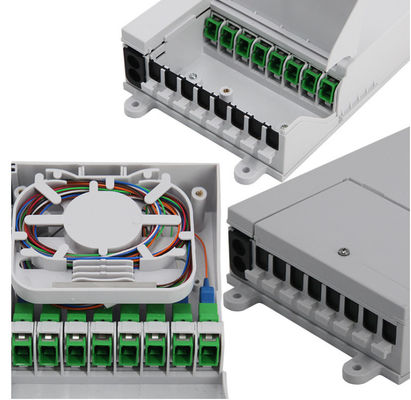

Dettagli del prodotto della scatola di derivazione in fibra ottica FTB008




Fissato con vite a croce anti-perdita 3 pezzi. E realizzato in materiale ABS di alta qualità.

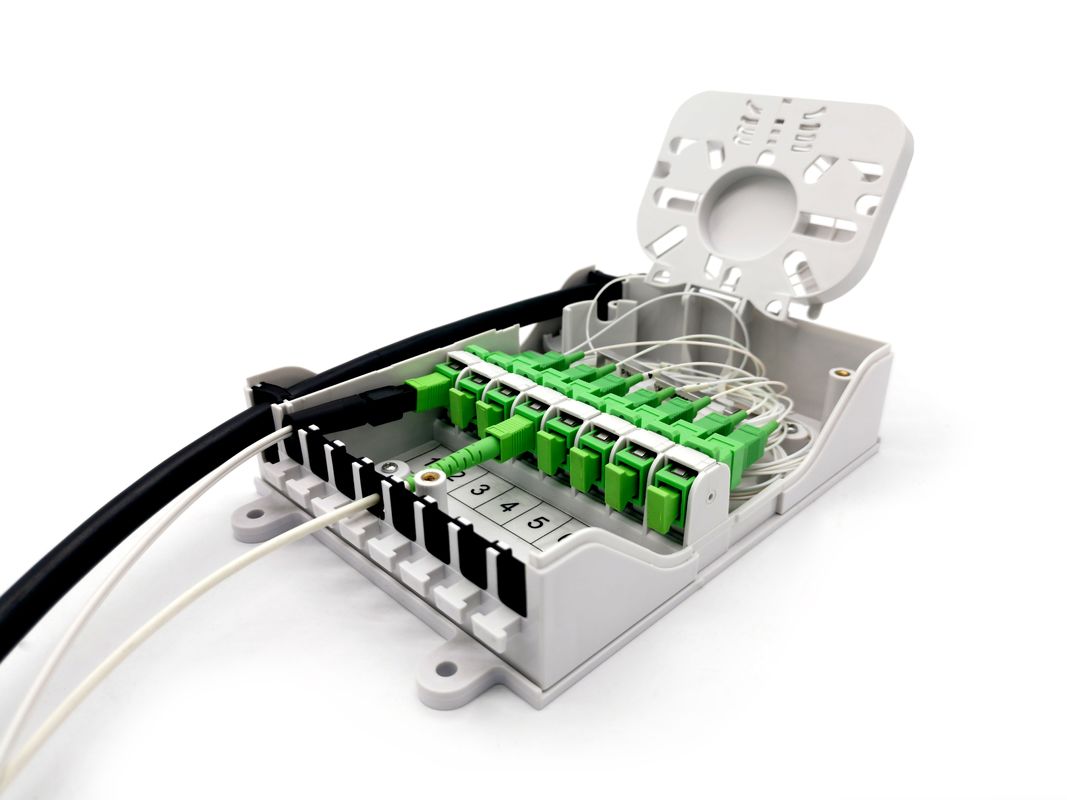

 Supporto adattatore indipendente, può ruotare di 360 gradi                    montaggio a parete con viti
l'adattatore dovrebbe essere senza flangia, il tipo a otturatore può andare bene                  tenuta per le uscite
   con contrassegni di etichetta per una migliore gestione della fibra                    aste di gestione della fibra per le uscite dei cavi




Per  ingresso cavo: 2 pezzi in e 2 pezzi out. è una guarnizione in gomma, migliore per la protezione dalla polvere. Adatto per cavi interni/esterni da 10 mm.
Per l'uscita del cavo: 8 pezzi di guarnizione in gomma per la protezione dalla polvere, adatti per cavi drop da 2*5 mm, cavi rotondi interni da 3 mm.

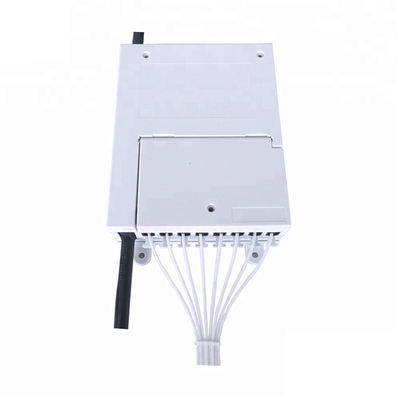

Il cavo di distribuzione può attraversare la scatola senza bisogno di tagli, scelta migliore per la costruzione in loco FTTH.

Come scegliere il connettore  durante l'installazione?
1. Può essere utilizzato un connettore rapido SC con cavo drop

2. Può essere utilizzato un cavo di derivazione con connettore SC  con cavo interno

3. Può essere utilizzato un connettore SC con cavo drop.

4. Tutti i tipi di connettori rapidi possono andare bene, ma notare che la lunghezza totale dovrebbe essere ≤55 mm.


Pacchetto standard della scatola terminale in fibra ottica

La scatola viene fornita chiusa e sarà dotata di tutti gli elementi, materiali di consumo e strumenti necessari per il montaggio e il collegamento.

Accessori come di seguito:

• Fascette in nylon per cavi
• Tubo termoretraibile
• Viti di espansione per montaggio a parete
• Tenuta di ingressi o uscite
• Manuale utente
• Adattatori o splitter plc



Sono disponibili più scatole di accesso in fibra per interni a 8 porte simili  per soddisfare le tue diverse esigenze.


Modello#	FTB008	FTB008A	FTB008B	FTB008D
Dimensione (L*P*A)	170*135*45 mm	235*125*45 mm	226*134*51mm	151.8*105.7*59mm
Max. Capacità	8 anime	24 anime	20 anime	12 anime
Porte cavo	2 in, 8 out	4 in, 8 out	4 in, 8 out	1 in, 8 out
Quantità vassoio di giunzione	1	2	2	1
Adattatore	8	8	8	8
Design passante	Sì	Sì	Sì	Sì
Immagine
