96 scatola di giunzione all'aperto del cavo a fibre ottiche dei centri FTTH con il connettore di rinforzo dello Sc

Questo contenitore a fibra ottica di separatore può sostenere agli adattatori di rinforzo 8pcs. È usato come punto terminale affinchè il cavo di alimentatore si colleghi con cavo flessibile nel sistema di rete di FTTx. I suoi vassoi della giuntura sono congiunti con una cerniera su un lato, che rende l'operazione in ogni vassoio più facile. Potete eliminare ogni vassoio, dopo la giuntura, quindi la riparate nella chiusura. La scatola integra l'impionbatura della fibra, la scissione, la distribuzione, lo stoccaggio ed il collegamento di cavo in una scatola solida della protezione.

Caratteristiche

• Impermeabilizzi la progettazione con il livello della protezione IP-65.
• Integrato con la cassetta della giuntura della falda-su ed il supporto dell'adattatore.
• la capacità della giuntura 96F e 8 posizioni per Sc hanno rinforzato gli adattatori.
• Installazione, facili pronti per l'uso per manutenzione ed espansione.
• Controllo del raggio di curvatura della fibra più di 40mm.
• un accesso di 180 gradi con la struttura inarcata della serratura.
• Il separatore dello SpA 1*8 può essere installato in ogni vassoio della giuntura come opzione.
• 8 pc dell'adattatore impermeabile di rinforzo preinstallato per Sc.
• 1 porto non tagliato del cavo (10-16.5mm) per cavo non tagliato e 2 hanno riservato l'entrata del cavo al cavo di distribuzione (8-16.5mm).

Specificazione

Più dettagliano

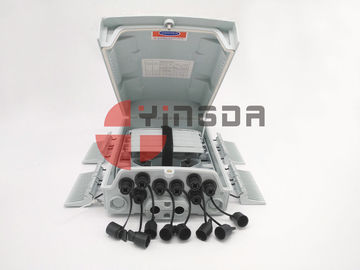

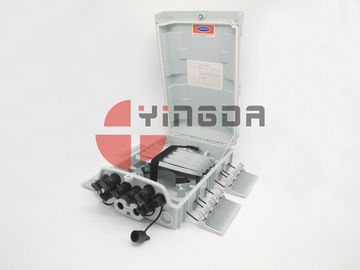

                           Esterno della scatola dentro della scatola

• C'è totale del vassoio della giuntura 4pcs che può impiombare 24 fibre per ogni vassoio.
• Rappresenti 2, correzioni nere della cinghia di A tutti i vassoi della giuntura per evitare il danno.

                        Il fondo della copertura di scatola

• L'immagine 1 mostra l'interno del vassoio della giuntura, ogni vassoio della giuntura può impiombare 24 fibre massime. C'è una scanalatura per mettere il tubo d'acciaio di mini separatore dello SpA.
• L'immagine 2 mostra la copertura del vassoio della giuntura, c'è uno strumento sulla copertura. possiamo usare lo strumento per arrotolarci e le fibre di stoccaggio.

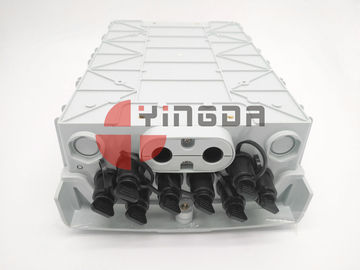

              Dentro di mini connettore del optiTap esterno di mini connettore del optiTap

• Può usare il cappuccio parapolvere nero per bloccare i porti se non usi i outports. Il berretto nero è impermeabile.

• Da entrambi i lati del porto non tagliato, c'è entrata del cavo riservata 2. Come il cerchio rosso ha segnato.
• Può installare la ghiandola di cavo (immagine 2) sull'entrata riservata del cavo.

• Mostra la copertura della scatola, questa scatola è sigillato dalla vite e dal fermaglio.
• Come l'immagine di cui sopra, c'è un segno del laser sul mezzo della copertura

• Le parti di metallo sono gli accessori fissati al muro. Installiamo le parti di metallo sul retro della scatola (come il contrassegnato rosso).
• Se i corredi del supporto del palo di bisogno, prego ci dicono.

                             Contenitore di imballaggio degli accessori

Accessori standard

Palo ha montato i corredi, corredi d'attaccatura aerei.
