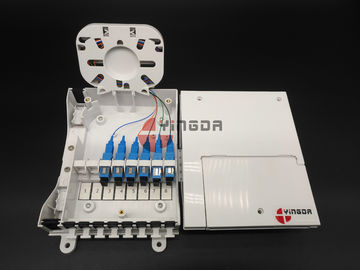

Montaggio a fibra ottica della parete del contenitore di separatore di termine di FTTH dei mini metà di centri bianchi della portata 6

Questa scatola terminale di plastica è uso dell'interno soltanto, pricipalmente per il cavo verticale di distribuzione dal cavo di toppa concludere il cliente. È disposta sulla parete o sul fondo del posto adatto del gabinetto di pavimento dalle viti.

La copertura della scatola è riparata con le viti nel fondo ed il coperchio anteriore delle uscite all'adattatore è munito con le parti superiori ed è riparato con le viti al fondo. L'apertura del coperchio non colpirà il movimento delle altre parti della scatola, questa progettazione unica rende la scatola più sicura, piacevole e l'umanità quando installazione sul sito ed in seguito sulla manutenzione possibile.

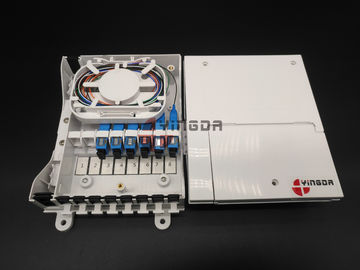

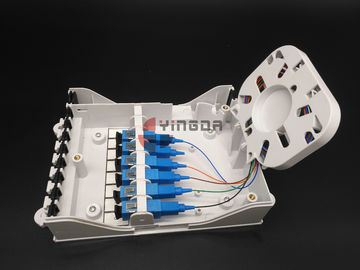

C'è 1 vassoio della giuntura per la giuntura di fusione delle fibre di massimo 8, ha abbastanza spazio per il cavo dell'amplificatore di 8 fibre o singolo stoccaggio della fibra 1.5meter, anche può spaccare la mini fusione del separatore 1x2,1x4,1x8,2x2,2x4, di mescolanza, splittering, la distribuzione e lo stoccaggio in una scatola. Il minimo del raggio di piegamento della fibra è 20mm.

Specificazione:

Apperance esterno:

Panoramica:

la scatola ed il coperchio è separata, coperchio è 2 coperture in un insieme.

l'intera scatola è 3 aree principali: 1 è per il cavo di alimentatore dentro e fuori sulla parte di sinistra, la destra è divisa in 2 aree, la tomaia è per fusione del vassoio della giuntura, il separatore distribuisce e stoccaggio della fibra. giù l'area è per le uscite del cavo del ftth e dell'adattatore.

Fondo e copertura:

il fondo è con le strisce di forza e 4 fori degli srews del supporto della parete, piccola dimensione, leggera.

la scatola è fatta del materiale nuovissimo di PC+ABS, nessuna seconda mano, correzione sulla scatola con i coni retinici della vite di 20mm.

sigillamento del supporto e del cavo del adapte:

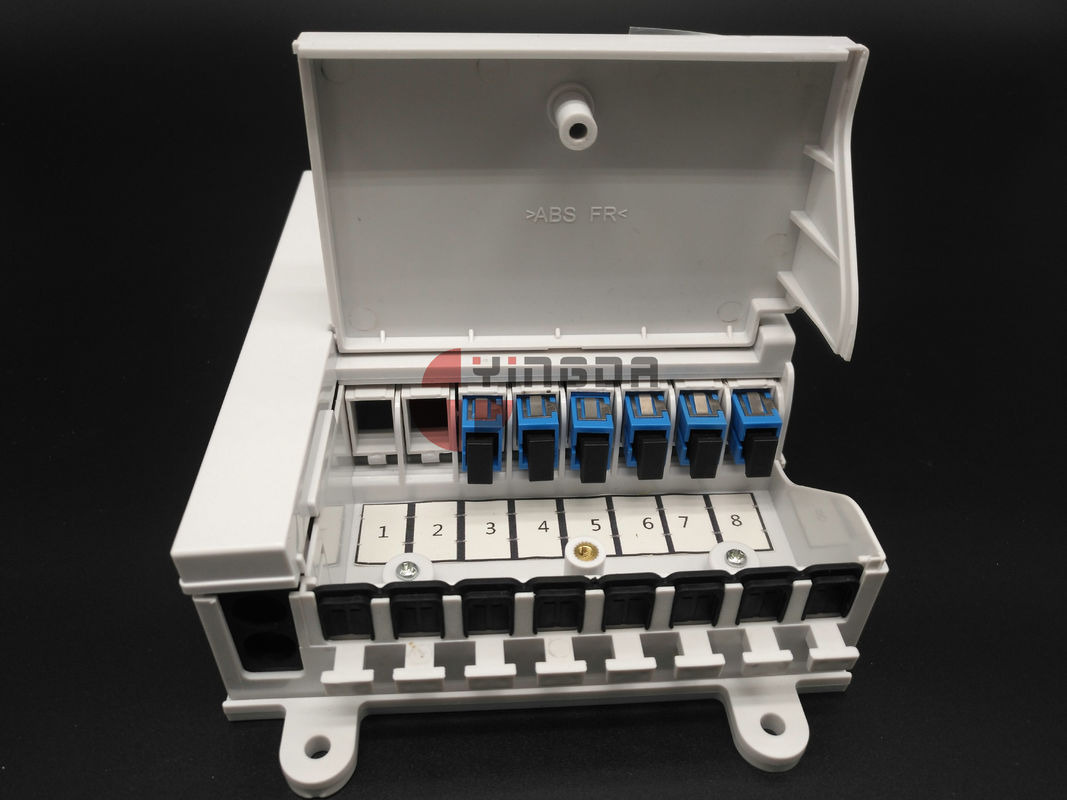

c'è supporto dell'adattatore 8pcs, ciascuno è mobile, Sc senza flangia può essere uso, può attaccare un'etichetta di numero nella parte anteriore.

Porti del cavo:

L'entrata 2ports può usare il diametro massimo 12mm, del cavo della multi-fibra può anche usare la sostanza appiccicosa non tagliata del cavo tramite la scatola senza tagliare, più conveniente e digiunare ad installazione. I porti di uscita 8pcs possono fare il cavo del diametro di 2*3mm, particolarmente per il tipo del cavo flessibile figure-8 di FTTH. Ci sono involucri della fascetta ferma-cavo o dispositivi del cavo per gli input o le uscite.

Caratteristiche

• 2inlet, 8outlets
• Massimo 8 gocce del ftth, 8SC, i 8 centri per fusione
• Durata 20years, IP54.
• L'entrambi copertura sono smontabili.
• Può utilizzare modulo 1x2,1x4,1x8 del separatore dello SpA il mini
• Plastica ad alta resistenza di ingegneria, dimensione compatta, leggera
• Tutti i materiali nuovissimi, non tossici e dermatologically sicuri.

Imballaggio di serie:

La scatola è fornisce chiuso e verrà fornito di tutti gli elementi, materiale di consumo materiale e strumenti necessari per il montaggio ed il collegamento.

Gli accessori gradiscono qui sotto:

• Legami del nylon del cavo
• Tubo termorestringibile
• Viti di espansione del supporto della parete
• Sigillamento degli input o delle uscite
• Adattatori o facoltativo del separatore del plc pre-terminato alla fabbrica
• Manuale di istruzioni inglese o spagnolo
