19" 24 cassetti del metallo dello Sc del porto che fanno scorrere il quadro d'interconnessione a fibra ottica di ODF

19 24 Port SC Metal Drawer Sliding ODF Fiber Optic Patch Panel

24 Port SC Fibra ottica ODF Metal Drawer Sliding Fiber Optic Patch Panel 19

I pannelli di patch in fibra ottica scorrevoli della serie GPSR SC saranno precaricati con gli adattatori SC e il kit di gestione delle fusioni in fabbrica.fornisce un mezzo per conservare le fibre ottiche splicate in modo ordinato o ordinato.

Le caratteristiche principali di questi pannelli di patch sono il vassoio di fusione metallo scorrevole che può essere regolato in varie angolazioni di lavoro per facilitare i lavori di installazione e manutenzione.i pannelli di patch montati sul rack hanno una copertura anteriore che permette di supportare i lavori di installazione e manutenzione.

Specificità

pannello in fibra di pacth caratteristiche

• Applicabile nella struttura standard di terminazione e 19' o 23'
• Montaggio a scaffale in telaio di distribuzione ottica ODF con orecchie di montaggio con fori
• Adatto per gli adattatori FC,SC,ST,LC,E2000 su richiesta
• 1.2 mm lamiera di acciaio laminata a freddo, con spruzzatura elettrostatica;
• Dimensione della scatola: 430*300*1U disponibile, per il risparmio di costi la profondità può essere di 250 mm o 200 mm;
• Tavolo scorrevole in metallo del vassoio di fusione e del fondo, funzionamento più facile e veloce senza aprire il coperchio e togliere per la gestione delle fibre;
• Disegno del coperchio, a prova di polvere e scatola intera chiusa non in funzione;
• 4 porte di ingresso del cavo sul retro con sigillo in gomma per evitare la polvere, ciascuna porta con pinze per il cavo e dispositivi di protezione
• Tutte le parti metalliche sono in acciaio inossidabile per una garanzia di lunga durata.

Dispositivo per il rivestimento di cassetti scorrevoli ODF

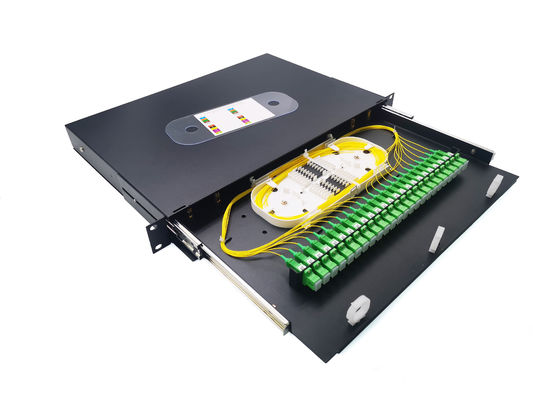

L'ODF può installare al massimo 24 adattatori SC e pigtails, ha pinze per cavi, cravatta di nylon per la gestione delle fibre e spazio di archiviazione di fibre lungo circa 1,5 metri,Il vassoio a scivolo in metallo rende la gestione delle fibre più facile e convincenteCi saranno orecchie di montaggio su entrambi i lati per il supporto a 19 pollici.

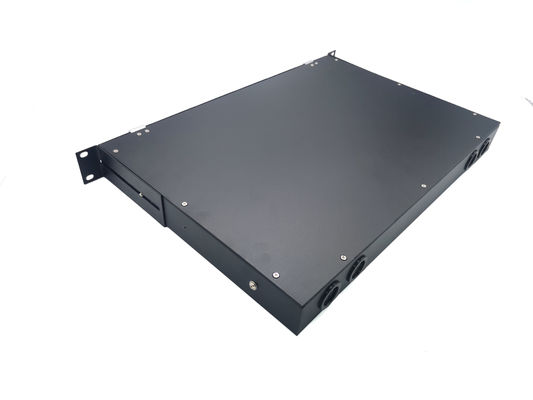

C'è un ingresso totale di 4 pezzi di cavo sul retro dell'ODF con sigillo di gomma a prova di polvere, il diametro massimo è di 20 mm. Inoltre, dopo l'ingresso del cavo, ci sarà una fissazione del cavo di plastica all'interno.

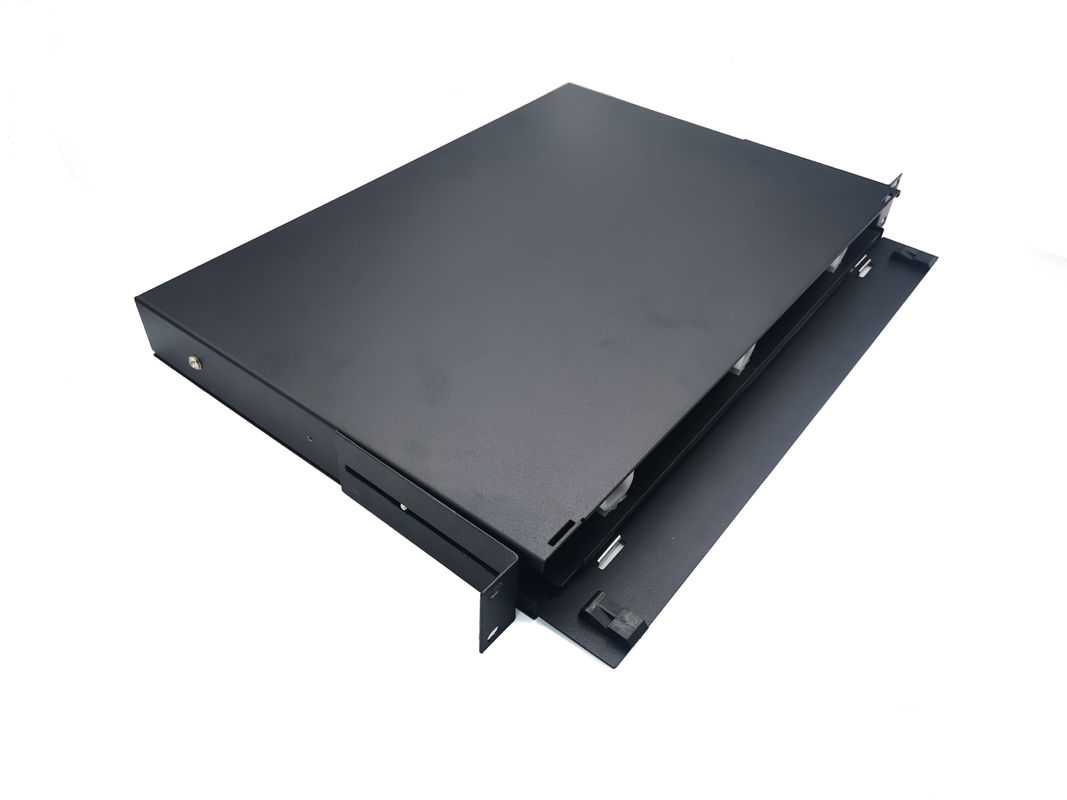

L'ODF è di 19 pollici, e ha una porta anteriore con serratura, in funzione, basta aprire la serratura e poi si può estrarre la parte interna.

Ciascun nucleo di 24 nuclei avrà un vassoio di fusione con copertura trasparente, con un marchio numerico sulla copertura per una migliore gestione e distribuzione.Ogni vassoio ha 24 pcs di tubi di protezione contrazione termico slot da 1 strato.

La piastra dell'adattatore è fissata sul fondo con le viti. possiamo utilizzare gli adattatori 12SC, 24SC, 48SC, 96SC o 144SC su richiesta del cliente, ST FC LC o E2000 è disponibile.Tutti gli adattatori saranno fissati sulla piastra di adattamento da viti troppoNon c'e' bisogno di preoccuparsi della perdita durante il trasporto.

La scatola sarà montata su un rack sul telaio di distribuzione ottica, ogni orecchio di montaggio sarà dotato di 3 viti nella borsa degli accessori.

Imballaggio: 1 pezzo per singola scatola di cartone, al fine di proteggere la scatola, avrà schiume agli angoli e sacchetto di plastica all'interno.

Accessoio per borsa:tubo di protezione per refrigerazione, cravatta in nylon, orologio e viti di montaggio, marcatura dell'etichetta, ecc.

Informazioni sulla confezione
