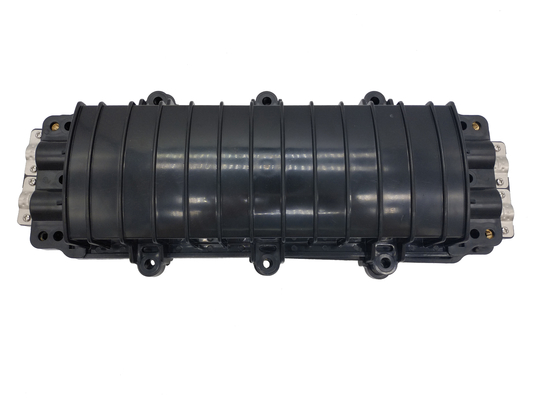

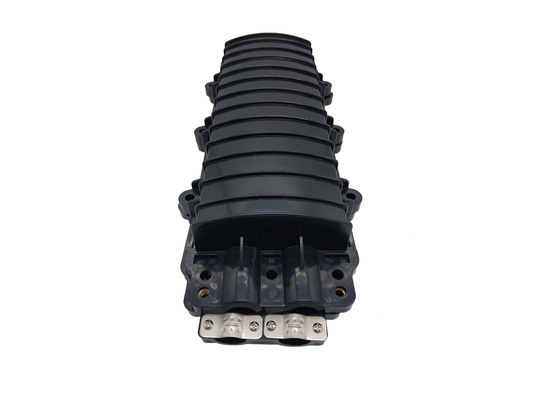

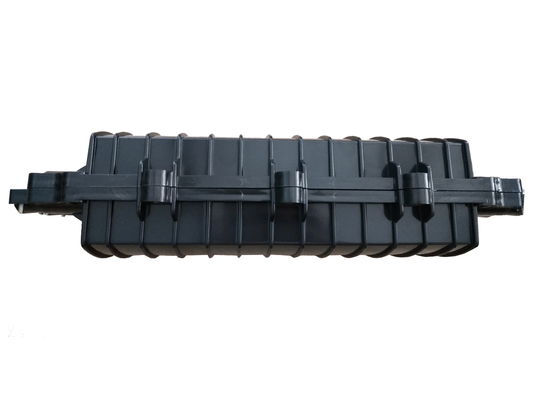

La chiusura a fibra ottica in-linea 144 della giuntura dell'ABS svuota 2In che 2Out ha sepolto la recinzione aerea della botola
Luogo di origine | La Cina |
---|---|
Marca | YINGDA |
Certificazione | ISO, CE, ROSH |
Numero di modello | GJS (04) 3Y |
Quantità di ordine minimo | 100 PCS |
Prezzo | Negotiable |
Imballaggi particolari | 1pc/scatola, 10 pc/contenitore di cartone |
Tempi di consegna | 7days dopo ottengono il pagamento |
Termini di pagamento | T/T, MoneyGram, Western Union |
Contattimi gratis campioni e buoni.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xMateriale | Chiusura in-linea dell'ABS | Dimensione | 470x180x125 millimetro |
---|---|---|---|
Capacità massima | Una singola scatola a fibra ottica dei 144 centri | Porti del cavo | chiusura della giuntura 2out di 2in |
Diametro del cavo | φ22mm massimo | Quantità del vassoio | i centri 6pcs 24 impiombano il vassoio |
Peso netto | 2.5kg | Temperatura di lavoro | -40℃ a +70℃ |
Applicazione | IP68 all'aperto aereo, sotterraneo, condotta, sepolta | ||
Evidenziare | Chiusura a fibra ottica in-linea della giuntura dell'ABS,chiusura a fibra ottica della giuntura 2Out di 2In,Chiusura a fibra ottica aerea sepolta della giuntura |
144 svuota la chiusura a fibra ottica orizzontale in-linea della giuntura 2Out di 2In ha sepolto la recinzione aerea della botola
Questo prodotto è adatto per cavi ottici dei vari modelli con differenti strutture all'interno di φ22mm diretto e del collegamento di ramo di spese generali/antenna, della conduttura, della sepoltura diretta e bene di stenditura ed è inoltre adatto a collegamento di tutti i cavi telefonici locali di plastica.
Caratteristiche a fibra ottica di recinzione della giuntura
- Tutti gli indicatori di efficacia del prodotto soddisfanno le richieste della norma nazionale la iarda/t814-2004
- La scatola esterna è fatta di plastica d'organizzazione ad alta resistenza importata (ABS) ed ha aggiunto con l'agente antinvecchiamento per lo stampaggio ad iniezione ad alta pressione. Forza meccanica ovale, leggera, alta a forma di arco, forte resistenza della corrosione, resistenza del fulmine, tempo di impiego lungo, ecc.
- Le componenti ed i fermi del metallo fuori del corpo della scatola sono fatti di acciaio inossidabile, convenienza per riutilizzare in vari ambienti.
- L'entrata esterna del cavo e della scatola è sigillata con le strisce di gomma (non vulcanizzate) autoadesive, la prestazione di sigillatura affidabile e facile essere aperto ripetutamente, usato e mantenuto
- 3types unico dell'anello del cavo (giunto circolare) (φ 12.5mm, φ 17mm, φ 20mm) permette all'utente di selezionare flessibilmente secondo il diametro esterno reale del cavo ottico, efficacemente migliorando l'affidabilità e la realizzabilità del sigillamento dell'entrata del cavo della scatola unita.

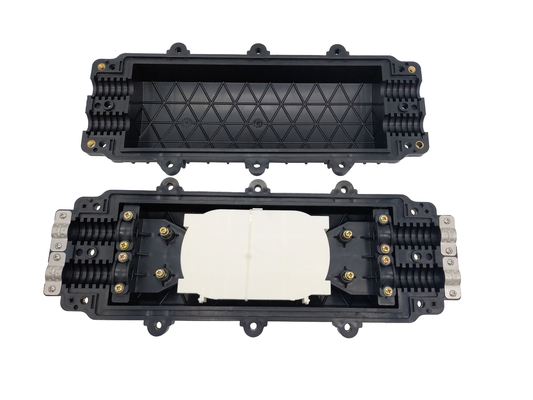

- I vassoi sovrapposti della giuntura della fibra della struttura nella scatola ed il dispositivo al suolo d'isolamento indipendente fare la configurazione di capacità e l'espansione della fibra e la messa a terra flessibile, conveniente e sicuro.
- Il dispositivo secondario unico della riparazione del cavo ottico rende la posa di cavi ottica più costante e conveniente.
Specificazione a fibra ottica della scatola
MODELLO | GJS (04) 3Y |
Dimensione (L*W*H) | 465*180*120mm |
Capacità massima | fibre bunchy 144cores |
Capacità di ogni vassoio | 24cores |
Qty massimo dei vassoi | 6pcs |
Porti del cavo | 2in 2 fuori |
Diametro del cavo | φ22mm |
Peso netto | 2.5kg |
Materiale | ABS |
Raggio di curvatura di fibra ottica | ≥ 40mm |
Perdita supplementare di fibra ottica | ≤ 0.01dB |
Lunghezza di fibra ottica riservata | ≥ 1.6m |
Gamma di temperature | - 40 ℃ ~ + ℃ 70 |
Resistenza della pressione laterale | ≥ 2000N/10cm |
Resistenza all'urto | ≥ 20n m. |
--------------------------------------------------------------------------------------------------------------------------------------------------
--------------------------------------------------------------------------------------------------------------------------------------------------
--------------------------------------------------------------------------------------------------------------------------------------------------
--------------------------------------------------------------------------------------------------------------------------------------------------
Accessorio standard della chiusura a fibra ottica della giuntura
Parte principale | 1set |
Vassoi della giuntura | 1-6pcs (ha configurato come richiesto) |
Tubi di protezione degli strizzacervelli di calore | 1-12bags (configurato come richiesto) (comprenda i tubi della protezione degli strizzacervelli del calore, il segno di numero, i legami di nylon, la carta della sabbia, ecc) |
Pacchetto di acciaio inossidabile | 1bag (bulloni M5*30 e dadi 2sets, 2 ganci, cuscinetti piani di Φ 8, 12 pezzi del × 12 di M8 35 bulloni di acciaio inossidabile, bulloni di acciaio inossidabile del × 20 di 8 pezzi M5, 4pieces cavo di acciaio inossidabile prementi le parti, chiave esagonale 1piece) |
Pacchetto accessorio di plastica | 1bag (2 spine comprese, 8pieces ogni di Φ 12,5, anelli del cavo di Φ 17 |
Nastro adesivo | 1roll |
Sigillante (striscia che imballa + imballaggio del rotolo) | 1 scatola ciascuna |
Punti di chiave a tubo a fibra ottica della giuntura dell'operazione
- Selezioni l'anello del cavo adatto per il diametro esterno del cavo ottico penetrare nel cavo ottico, peli il cavo ottico, rimuova la guaina esterna, la guaina interna ed il tubo sciolto, pulire e rimuovere la pasta di riempimento dell'olio nel cavo e lasci 1,1 ~ lunghezza di fibra ottica e 30 di 1.6m ~ il centro d'acciaio di 50mm.
- Ripari il collare del cavo, ripari il cavo ottico e ripari il cavo ottico per rinforzare il centro d'acciaio. Se il diametro è meno di 10mm, la parte fissa del cavo ottico sarà arrotolata con nastro adesivo di gomma autoadesivo fare il diametro raggiungere 12mm prima della riparazione.
- La fibra ottica è presentata nel disco di saldatura ed il tubo termorestringibile ed il tubo di fusione del calore sono collegati su qualunque delle fibre ottiche da collegare. Dopo che la fibra ottica è saldata, muova il dissipatore di calore ed il tubo di fusione del calore e metta sull'acciaio inossidabile (o sul quarzo) che rinforza il mandrino per fare il punto di fusione di fibra ottica nel centro del tubo di fibra ottica della protezione. Riscaldi giustamente il tubo della protezione per fondere la fibra ottica ed il tubo della protezione in uno ed il giunto di fibra ottica protetto è premuto nella scanalatura della fibra (i 24 centri di fibra ottica possono distribuirsi su ogni disco di saldatura)
- Risiedi anche le fibre ottiche restanti nel disco di saldatura di fibra ottica ed allini e posizioni le fibre ottiche arrotolate con i legami di nylon. Il disco di saldatura è usato generalmente dal fondo per completare. Dopo tutto le fibre ottiche sono collegate, riguardano lo strato superiore del disco di saldatura e lo riparano.
- Individui ed usi il filo di messa a terra secondo i requisiti di progettazione di organizzazione.
- Avvolga il cavo ottico intorno alla posizione corrispondente dell'entrata del cavo delle coperture del contenitore di connettore, riempia il nastro di tenuta nelle pieghe di sigillatura da entrambi i lati del bordo delle coperture del contenitore di connettore, chiuda le due coperture e schiacci i bulloni di acciaio inossidabile. Lo sforzo dei bulloni sarà simmetrico ed uniforme fino a stringere tutti i bulloni.
- Secondo i requisiti, l'auto situantesi individuare e riparare il gancio per porre.
