96 fibre MPO MTP pannello di patch ottico contenitore centro dati sistema di cavi ad alta densità

Rapidi dettagli del pannello di patch in fibra ottica da 1U

• Capacità massima: 96 core
• 24 core MPO cassette, complessivamente 4 pezzi
• Complessivamente 48 pezzi di accoppiamento duplex LC
• Pannello scorrevole 1U con cassetto in metallo

MPO Sliding Drawer Type Fibra ottica patch panel sono le attrezzature ausiliarie per il centro dati e sistema di cablaggio ad alta densità, è di grande capacità e di piccole dimensioni, buone prestazioni.E'di 19 pollici di dimensioni standard per il supporto montato quadro di distribuzione ottica, adatto all'uso di accoppiatori duplex LC.

MPOCaratteristiche del pannello di patch

• Norme: IEC / EN 61754-7 (connettore MPO) e TIA-568-B.1-7
• Sistema di connessione modulare: componenti di connessione in fibra ottica pre-terminati in fabbrica, di qualsiasi lunghezza e di qualsiasi fibra ottica SM & mm, cavo tronco e scatola modulo, facile installazione,soluzione di sistema plug and play
• Sistema di connessione ad alta densità: progettazione compatta, connettore a 12 nuclei, fino a 96 nuclei di fibra ottica 1U
• Dopo la pre-terminazione di fabbrica e i test, la garanzia di qualità e la coerenza superano la domanda di 10Gbit
• Fabbricazione a partire da lamiere di acciaio laminate a freddo di alta qualità, con spruzzo elettrostatico

• Tavolo scorrevole in metallo del vassoio di fusione e fondo, facile e veloce da usare senza aprire il coperchio
• Funzionamento frontale totale con pinze per cavi e area di routing, area di gestione di grandi fibre

Specifica del pannello di patch MTP

cavo mtp mpoSpecifica del connettore in fibra ottica

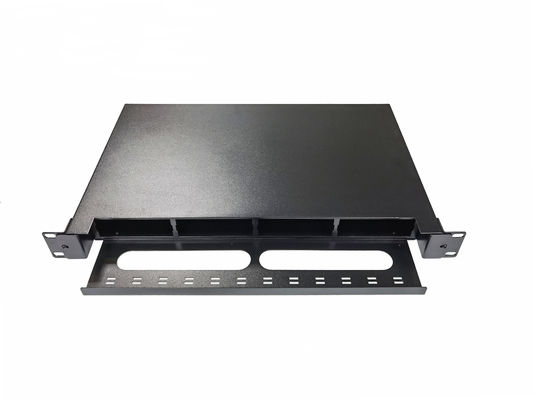

1U rack mount patch panel, adatto per il quadro di distribuzione ottica standard da 19 pollici, con orecchie da entrambi i lati da fissare su ODF.

Questo involucro in fibra ottica è realizzato in acciaio laminato incollato con un colore nero spario e con una grande area di gestione della fibra nella piastra anteriore.

- - - - - - - - - - - - - - - - - - - -

La quantità di ingresso del cavo e il diametro del cavo possono essere personalizzati, tutte le porte con pinze per cavi e apparecchiature interne facili da usare.

- - - - - - - - - - - - - - - - - - - -

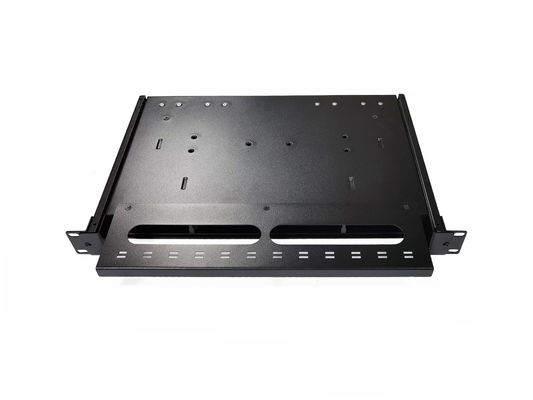

Questo pannello di patch in fibra di tipo cassetto è con vassoio scorrevole in metallo su entrambi i lati, facile da usare davanti dopo aver tolto l'intero interno, non è necessario aprire il coperchio superiore.

- - - - - - - - - - - - - - - - - - - -

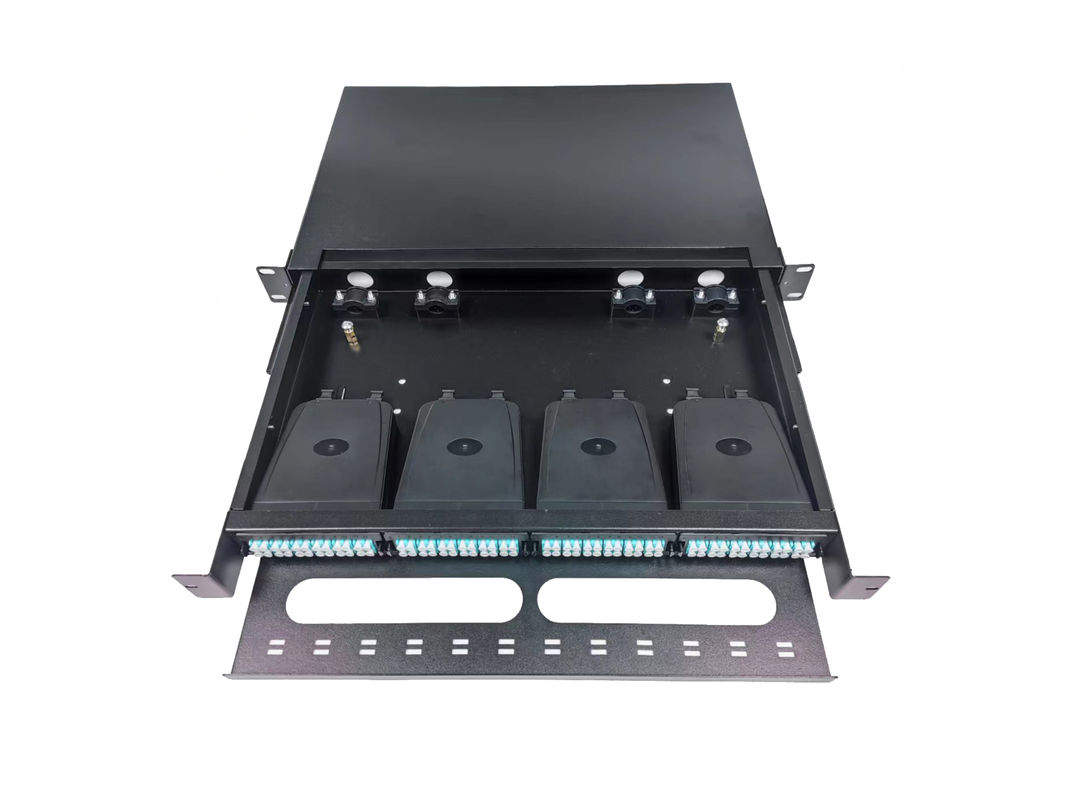

1U rack massimo installare 4pcs MPO cassette, ciascuna modulare 24 fibre con MPO MTP adattatore, MPO LC patch cord e LC adattatori.

può utilizzare 8fibers, 12fibers o 24fibers MPO su richiesta del cliente.

- - - - - - - - - - - - - - - - - - - -

- - - - - - - - - - - - - - - - - - - -

cassetta mtpElementi standard da configurare

Questo pannello di patch può caricare completamente con 8pcs MPO-mpo cavo camion, 8pcs 12cores MPO LC assemblaggio cavo patch,Cable da mpo a lc8 adattatori MPO MTP, accoppiamento duplex LC 12*4 = 48 pezzi;

Se necessario, assemblare i cavi in fabbrica e imballarli bene prima della consegna.

Test al 100% prima della consegna, garanzia di qualità.
