Cavo ad alta densità di MTP MPO - connettori maschii degli assemblaggi cavi della hydra del centro di LC 12 con i perni di guida

MOQ:	100 pezzi
prezzo:	0.2USD-100USD
Imballaggio standard:	1 contenitore di pc, 200 pc/contenitore di cartone
Delivery period:	7days dopo il pagamento
Metodo di pagamento:	Western Union, T/T
Capacità di fornitura:	10,000 PCS al mese

Informazioni dettagliate

Descrizione del prodotto

Valutazioni e recensioni

Informazioni dettagliate

Luogo di origine

La Cina

Marca

YINGDA

Certificazione

ISO SGS ROHS

Numero di modello

MPOm-12LC-OM2-01 09

Collegamento:

Maschio MPO

Tipo di fibra:

Numero di fibre:

i 12 centri

Luogo di installazione:

cassetta o pannello

applicazione:

Data center, alta densità

Lunghezza del cavo:

1 metro

Diametro del cavo:

0.9 mm

Nome del prodotto:

Cassetta di ripresa mpo

Evidenziare:

Cavo di uscita di MPO

Cavo della toppa di MPO

Cavo MPO MTP ad alta densità

Descrizione del prodotto

Cavo MPO MTP ad alta densità - LC 12 Core Hydra Cable Assemblies Male Connectors With Guide Pins MTP MPO cable patch cord

L'assemblaggio MPO a SM/MM Fan-out/Breakout Harness Cable è utilizzato principalmente per 10G/40G/100G, il cavo di imbracatura LC con cavo ramificato da 0,9 mm,il lato LC potrebbe adottare il connettore LC uniboot/single boot duplex o dual boot duplex LC. Il cavo MPO con imbracatura supporta sia il tipo A che il tipo B. Sono disponibili lunghezze diverse.
MPO Cable-LC 12 core hydra cable è ottimizzato per connessioni ottiche 40G QSFP+, 10G SFP, 400G OSFP QSFP e applicazioni di data center ad alta densità

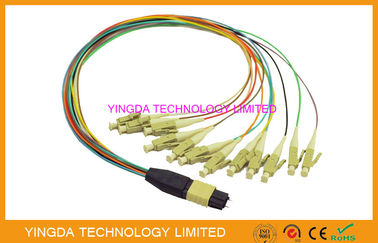

Cavo ad alta densità di MTP MPO - connettori maschii degli assemblaggi cavi della hydra del centro di LC 12 con i perni di guida 0
La scelta supporta applicazioni Ethernet e Fiber Channel ad alta velocità (fibre OM3, OM4 e OS1/OS2) e applicazioni con fibra multimode legacy (OM1 o OM2).

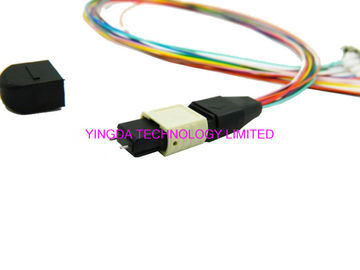

MPO maschio (con perni guida) montato con cavo da 0,9 mm a connettori a fibra singola.
Tutti i tipi di interfaccia di connettore a fibra singola disponibili per la scelta (SC, LC, E2000, MTRJ, ecc.)

MTP a LC Breakout CableApplicazione
per l'installazione all'interno di un modulo MPO a cassetta in fibra

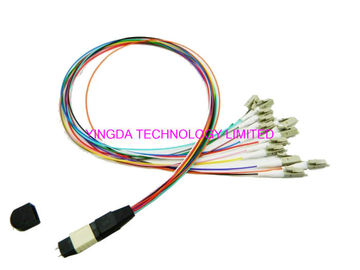

Cavo ad alta densità di MTP MPO - connettori maschii degli assemblaggi cavi della hydra del centro di LC 12 con i perni di guida 1

Cable di ripartizione in fibra MPO MTP Proprietà ottiche

Articolo			Unità	Parametri
Collegamento			- Non lo so.	Norma SM ferrule	SM elite basso ferrule di perdita	Standard MM ferrule	MM elite basso ferrule di perdita
IL	Tipico	(dB)		0.35	0.20	0.35	0.20
	Maximun	(dB)		0.75	0.35	0.60	0.35
RL			(dB)	≥ 60 per APC (8 angolari)		≥ 20 per PC
			(dB)	≥ 50 per PC		- Non lo so.
Uomo / donna			(dB)	Maschio: con le pinze, femmina: senza pinze
Resistenza alla trazione			(dB)	≤ 0,3 (max 66N)
Vibrazione			(dB)	≤ 0,3 (10 ~ 55 Hz)
Ciclo di temperatura			(dB)	≤ 0,3 (-40 ~ 75°C, 21 cicli)

Collegamento MPO in fibra Parametri della superficie terminale

Articolo	Unità	Parametri
Articolo	Unità	SM	MM
X raggio di curvatura	(mm)	Min 2000
Y raggio di curvatura	(mm)	5 minuti
Altezza della fibra	(nm)	1000 ~ 3500
differenza di altezza ottica complessiva	(nm)	Max: 500
differenza di altezza delle fibre adiacenti	(nm)	Max: 300
L'angolo dell'asse X	(°)	-0,2 ~ 0.2
L'angolo dell'asse Y	(°)	PC: -0,2 ~ 0,2 APC: 7,8 ~ 8.2	-0,2 ~ 0.2
Depressione della fibra ottica	(nm)	N/A	-100 ~ 200

MTP Hardnedd Cable FanoutInformazioni sull'ordine

Articolo	Unità	Parametri
1Tipo di connettore 1#	- Non lo so.	OMPO-femminile*, OMPO-maschile
2 Fonte finale 1#	- Non lo so.	PC, APC
3 Conteggio di fibre	- Non lo so.	2, 4, 8, 12 e 24 MT di fibra
4Tipo di connettore 2#	- Non lo so.	MPO-femmina*, MPO-maschio, FC, SC, ST, MU, LC, E2000
5 Fonte finale 2#	- Non lo so.	PC, UPC, APC
6 Modalità fibra	- Non lo so.	SM ((OS1, OS2 ), MM ((OM1, OM2, OM3, OM4))
7 Diametro esterno del cavo	(mm)	Φ2, Φ3, Φ4
8 Lunghezza	(M)	L = 1, 2, 3, 4...
9 Lunghezza della coda	(M)	L1 = 0,5, 0,6, 1.0
10 Tipo di cavo	- Non lo so.	RJ: Cavo a nastro da giacca, RB: Cavo a nastro nudo, MIC:250um mini cavo rotondo

※ Per il connettore MPO femminile, la donna può essere indicata nelle informazioni d'ordine

Prodotti correlati

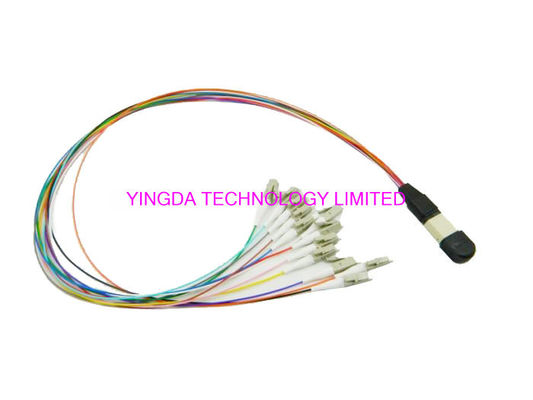

Cavo ad alta densità di MTP MPO - connettori maschii degli assemblaggi cavi della hydra del centro di LC 12 con i perni di guida 3
