Marchio: | YINGDA |
Numero di modello: | YDPG-SCAXXX-9804-2D015 |
MOQ: | 50 pezzi |
prezzo: | 0.16USD-19.9USD |
Tempo di consegna: | 7days dopo il pagamento |
Condizioni di pagamento: | Western union, T/T |

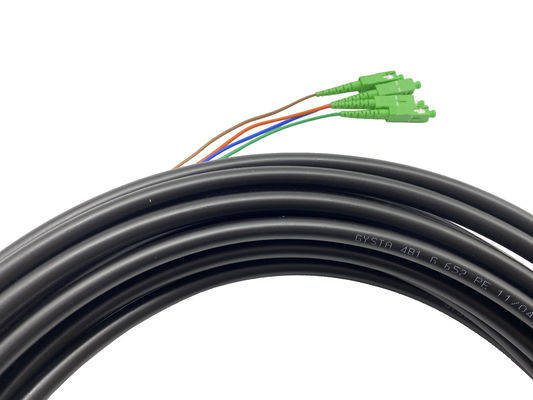

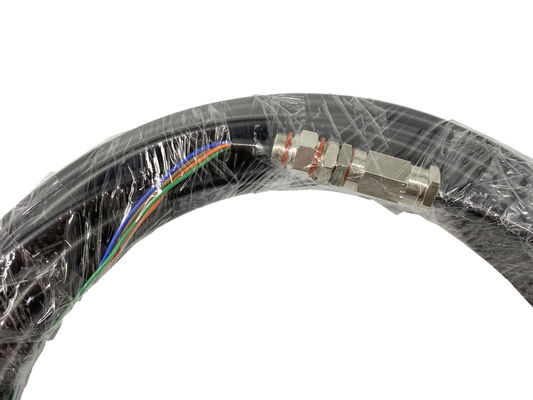

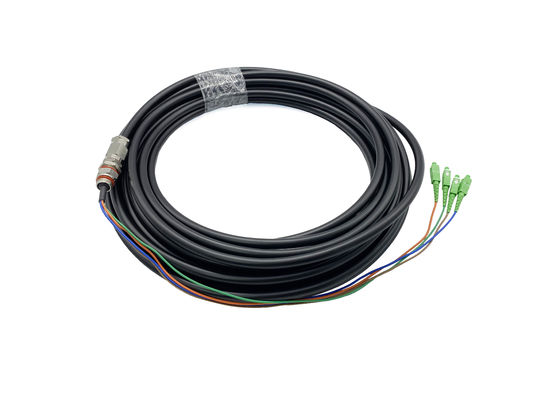

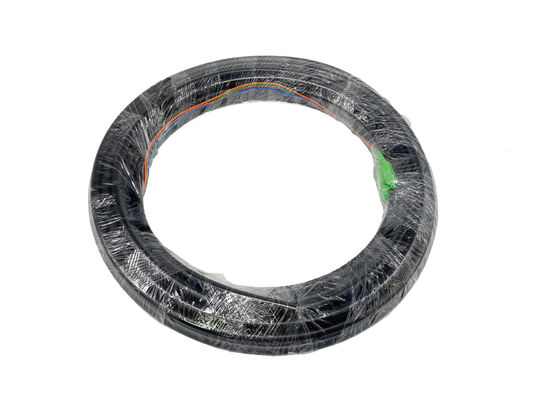

4 PE militare a fibra ottica impermeabile di alluminio del cavo dello Sc FC APC 9.8mm Ruggerized delle trecce del rame del centro
La treccia della fibra/cavo di toppa impermeabili può essere utilizzato nell'ambiente duro. Pricipalmente è utilizzato nel collegamento all'aperto del trasmettitore ottico. La treccia impermeabile della fibra è progettata con un'unità impermeabile rinforzata di acciaio inossidabile ed i cavi rivestiti del PE all'aperto corazzato.
Specificazione del connettore ottico
Parametro | Unità | Cavo impermeabile di /Patch della treccia della fibra | |||
MP | Millimetro | ||||
PC | UPC | APC | PC | ||
perdita di sInsertion (tipica) | dB | ≤0.3 | ≤0.2 | ≤0.3 | ≤0.2 |
Attenuazione di riflessione | dB | ≥45 | ≥50 | ≥60 | ≥35 |
Lunghezza d'onda di funzionamento | nanometro | 1310, 1550 | |||
Possibilità di scambio | dB | ≤0.2 | |||
Vibrazione | dB | ≤0.2 | |||
Temperatura di funzionamento | ℃ | -40~75 | |||
Temperatura di stoccaggio | ℃ | -45~85 | |||
Diametro interno del cavo | millimetro | φ3.0, φ2.0, φ0.9 | |||
I centri della fibra | I centri | 4, 6, 8, 12, 24,… fibre | |||
Connettore applicabile | FC, SC, ST, MU, LC | ||||
Materiale impermeabile del connettore | Facoltativo di alluminio o di rame. | ||||
Dimensione geometrica del fronte dell'estremità |
Raggio di curvatura: 10-25 (PC/UPC), 5-12 (APC) Contrappeso di vertice: 0-50um Depressione di fibra ottica: - 100 ~ + 100nm |
||||
Norme | NTT, TELCORDIA, ITU DI IEC, UL94-V0 |
Struttura del cavo
Il cavo impermeabile utilizza uno o più il cavo a fibre ottiche del unico centro intorno ad un membro di forza centrale da incagliarsi longitudinalmente, il nastro composito di plastica dell'involucro, fuori del rivestimento del cavo di compressione.
Caratteristiche
Applicazione
Tecnico meccanico:
Il centro della fibra | diametro esterno (millimetri) | peso (kg/km) | max.tension (n) | Raggio di curvatura di minuto (millimetri) | ||
a breve termine | a lungo termine | installazione | lavoro | |||
<6core> | 9,8 | 80 | 1000 | 300 | 20D | 10D |
11,8 | 110 | 1000 | 300 | 20D | 10D | |
Stoccaggio Temp.℃ | -40~+70 | |||||
Funzionamento temporaneo. ℃ | -20~+70 |
Trasmissione tecnica:
Lunghezza d'onda | 850/1300nm | 1310/1550nm | ||
Tipo della fibra | fibra mista | G.652 | G.655 | |
Svuoti/diametro del rivestimento. | 50/125um | 62.5/125um | / | / |
Attenuazione (dB/km) | ≤3.0/1.0 | ≤3.5/1.5 | ≤0.4/0.25 | ≤-/0.5 |
Larghezza di banda (megahertz·chilometro) | ≥200/400 | ≥160/200 | / | / |
Informazioni di ordine
YDPG | - | Tipo lato A del connettore | Tipo lato B del connettore | - | Diametro del cavo | Numero di fibre | - | Tipo della fibra | Lunghezza di cavo |
YD=yingda PG=Pigtail Cavo di PC=patch |
SCU=SC/UPC SCA=SC/APC FCU=FC/UPC FCA=FC/APC … Xxx=null |
SCU=SC/UPC SCA=SC/APC FCU=FC/UPC FCA=FC/APC … Xxx=null |
98=9.8mm 11=11.8mm |
02=2core 04=4core 06=6core |
2D=G652D A1=G657A1 A2=G657A2 M1=OM1 M2=OM2 M3=OM3 M4=OM4 |
001=1meter 002=2meter … 015=15meter 120=120meter … |
