Cavo a fibre ottiche dell'interno all'aperto 4.6mm GJYFJH del doppio della guaina FTTH cavo del giro

Name: Cavo a fibre ottiche dell'interno all'aperto 4.6mm GJYFJH del doppio della guaina FTTH cavo del giro
Brand: YINGDA TECHNOLOGY LIMITED
SKU: GJYFJH
Price: 29.18 USD
Availability: InStock

Marchio:	YINGDA
Numero di modello:	GJYFJH
MOQ:	10 km
prezzo:	Negoziabile
Tempo di consegna:	5 giorni lavorativi
Condizioni di pagamento:	T/T o Western Union

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

ISO

Numero di fibre:

I 2 centri

Membro di forza:

Filato di Aramid

Nome::

Cavo all'aperto di GJYFJH

Colore del cavo:

nero

Diametro del cavo:

4,6 mm

Tipo della fibra::

G657A2

Pacchetto::

Tamburo di legno

Rivestimento esterno:

LSZH

Imballaggi particolari:

2km/bobina o cusotmized

Capacità di alimentazione:

500km/mese

Evidenziare:

Doppio cavo del giro della guaina FTTH

Cavo a fibre ottiche 4.6mm

Cavo del giro di GJYFJH FTTH

Descrizione del prodotto

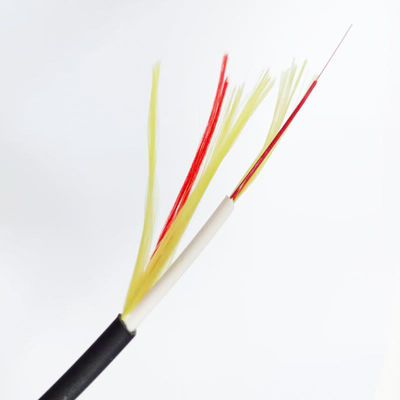

Rete di fibra ottica dell'interno all'aperto 4.6mm GJYFJH della guaina del doppio del cavo del giro di FTTH

Nell'entrare in una costruzione, la guaina esterna del cavo è rimossa semplicemente per esporre il rivestimento ignifugo interno. L'operazione è rapida e permette all'installazione facile da un ambiente all'aperto ad un ambiente interno senza il bisogno di due cavi differenti e di un giunto del cavo.
Il cavo flessibile soprattutto è inteso per installazione diretta, cioè installazione con le graffette o le clip o la guida dentro le canalizzazioni e le costruzioni del cavo. Questa tecnica dell'installazione mette i requisiti duri extra sui cavi in termini di prestazione della curvatura, resistenza di schiacciamento ed altri parametri meccanici.
Il cavo doppio del rivestimento di LSZH è una fibra - cavo flessibile ottico per applicazioni dell'interno/all'aperto di FTTx. La progettazione doppia unica del rivestimento permette al cavo di essere installata all'aperto come pure alle brevi sezioni all'interno. Il cavo ha guaine ignifughe del fumo basso doppio, l'esterno è una variante nera UV-resistente.
Il cavo flessibile ha prestazione estremamente buona della curvatura dovuto la fibra G657 e la restrizione insita della curvatura della progettazione cavo. Il cavo da sè controllerà l'annodamento minimo del raggio e del permesso di curvatura.
Cavo a fibre ottiche dell'interno all'aperto 4.6mm GJYFJH del doppio della guaina FTTH cavo del giro 0

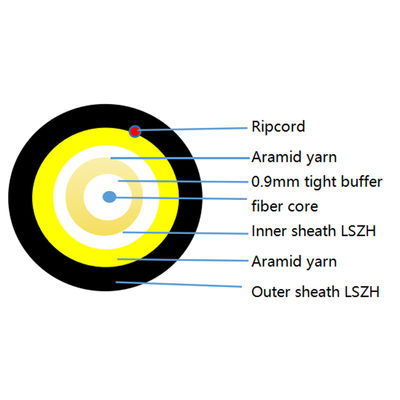

Parametri tecnici del doppio cavo a fibre ottiche della guaina

Modello	GJYFJH
Numero di fibre	il 1 centro
Diametro esterno OD (millimetri)	4.5±/0.2

Conduttore	Materiale	LSZH UV
	Spessore (millimetri)	0.9±0.1
	OD (millimetro)	3.0±0.1
Cavo interno	Materiale	LSZH
	Spessore (millimetri)	0.5±0.05
	OD (millimetro)	0.85±0.05
Amplificatore	Materiale	LSZH
	Il termine nominale pesa la t (kg/km)	24
Forza di Max.tensile (N)	Lungo termine	120
Forza di Max.tensile (N)	A breve termine	240
Raggio di Min.Bending (millimetro)	Elettricità statica	10D
Raggio di Min.Bending (millimetro)	Dinamico	20D
Resistenza di Max.Crush (N/100mm)	Lungo termine	300
	A breve termine	1000
Membri di forza	Filato di Aramid
Protezione dell'ambiente	RoHS COMPIACENTE
Stoccaggio o trasporto	-20~70℃
Temperatura di operazione	-20~60℃

Caratteristiche di fibra ottica G657A2

Caratteristiche	Circostanze	Valori specificati	Unità
Caratteristiche geometriche
Diametro del rivestimento	125.0±0.7	µm
Non circolarità del rivestimento	≤0.7	%
Diametro ricoprente	245±5	µm
Ricoprire/errore concentricità del rivestimento	≤12	µm
Non circolarità ricoprente	≤6.0	%
Il centro/errore concentricità del rivestimento	≤0.5	µm
Ricciolo	≥4	m.
Caratteristiche ottiche
1310nm	≤0.35	dB/km
1383nm	≤0.35	dB/km
1550nm	≤0.21	dB/km
Attenuazione	1625nm	≤0.23	dB/km
Attenuazione contro la lunghezza d'onda massimo. Una differenza	1525~1575nm	≤0.02	MHz*km
1285~1330nm	≤0.03	MHz*km
Lunghezza d'onda zero della dispersione	1300~1324	nanometro
Pendio zero della dispersione	≤0.092	ps/(nm2*km)
Dispersione di modo di polarizzazione
Fibra massima di PMD singola	≤0.1	ps/km1/2
Valore di collegamento di progettazione di PMD	≤0.06	ps/km1/2
Forza tipica	0,04	ps/km1/2
Lunghezza d'onda tagliata cavo	≤1260	nanometro
Diametro di campo di modo	1550nm	9.3~10.3	µm
1310nm	8.4~9.3	µm
Indice di rifrazione del gruppo	1550nm	1,467
1310nm	1,466
Caratteristiche ambientali	1310nm, 1550nm&1625nm
Riciclaggio di temperatura	-60℃ a +85℃	≤0.05	dB/km
riciclaggio di Temperatura-umidità	-10℃ a +85℃, RH di 98% - di 4%	≤0.05	dB/km
Immersione dell'acqua	23℃, 30 giorni	≤0.05	dB/km
Calore asciutto	85℃, 30 giorni	≤0.05	dB/km
Calore umido	85℃, 85%RH, 30 giorni	≤0.05	dB/km
Specificazione meccanica
Prova di prova	≥9.0	N
	≥1.0	%
	≥100	kpsi
Macro perdita indotta di piegamento
raggio di 1Turns @5mm	1550nm	≤0.15	dB
raggio di 1Turns @5mm	1625mm	≤0.45	dB
raggio di 1Turns @7.5mm	1550nm	≤0.08	dB
raggio di 1Turns @7.5mm	1625mm	≤0.25	dB
raggio di 1Turns @10mm	1550nm	≤0.03	dB
raggio di 1Turns @10mm	1625mm	≤0.10	dB
Forza ricoprente della striscia	Forza media tipica	1,5	N
Forza di punta	≥1.3 ≤8.9	N
Parametro dinamico di suscettibilità di corrosione di sforzo	27

Caratteristiche

Il membro di forza ad alta resistenza del filato del aramid assicura la forza ad alta resistenza e la stabilità a lungo termine nella trasmissione
Piccolo diametro esterno, leggero, ignifugo, facile spogliare, attenuazione bassa, fisicamente morbida
Direct che impiomba fra i cavi stretti dell'amplificatore e non avere bisogno di contenitore o di treccia di nesso
Adatto ad installazione, ad operazione ed a conveniente per manutenzione

Applicazione

Costruzione al cavo di collegamento di costruzione
Cavo molle dell'interno lungo la parete, soffitto, fra gli strati ed in condotti
Colleghi le trecce, i connettori veloci ed i cavi di toppa per attrezzature di comunicazione
