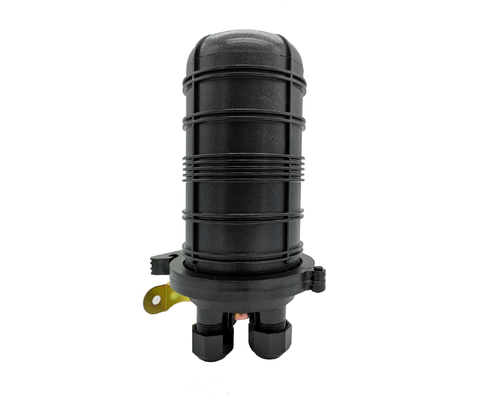

PC a fibra ottica IP68 del centro della chiusura 48 della giuntura cupola meccanica verticale di FTTH della mini

ABS pp del PC meccanico verticale IP68 del centro della chiusura 48 di FTTH Mini Dome Fiber Optic Splice

Una mini chiusura dei 48 centri è adatta a canale per cavi e aereo, sepolto a diretto, a piedistallo e fornisce le soluzioni perfette per la protezione dei punti della giuntura della fibra dall'ambiente. Adatto ad esportazione dei cavi del multi-cliente, dia una migliore soluzione per il progetto di FTTH.

FTTH Mini Closure Features

• Plastica di ingegneria di alta qualità, tempo di impiego lungo
• Sistema affidabile di sigillamento della guarnizione, valutato a IP68
• Alta resistenza alla compressione.
• i Multi-cavi sono permessi passare attraverso uno stesso porto con la serratura meccanica.
• la capacità massima può essere 48cores con il vassoio di stroage della fibra alla parte posteriore.

I 48 centri impiombano la specificazione della chiusura

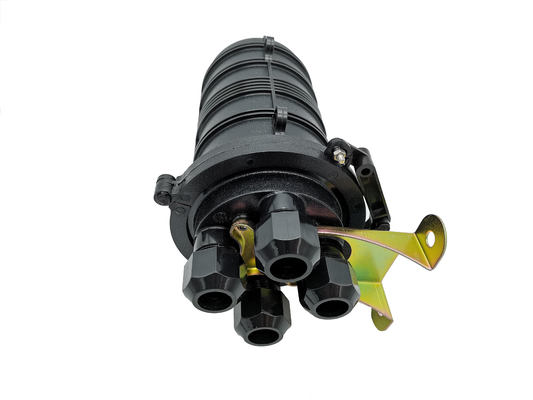

Ogni cupola con i porti del giro 4pcs con i gronments del cavo e guarnizione di gomma per il sigillamento meccanico. può utilizzare la mano o la chiave di plastica per aprirsi e vicino.

------------------------------------------------------------------------------------------------------------------------------------------------------

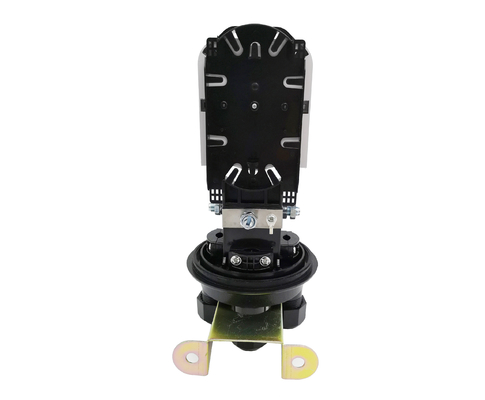

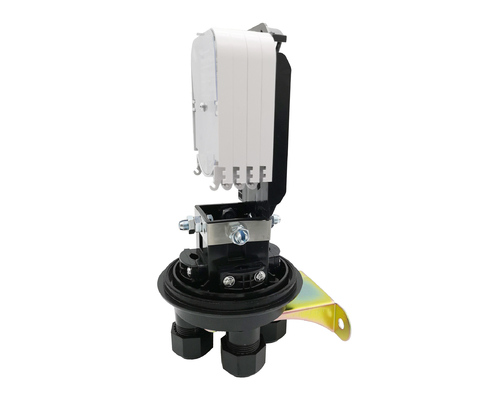

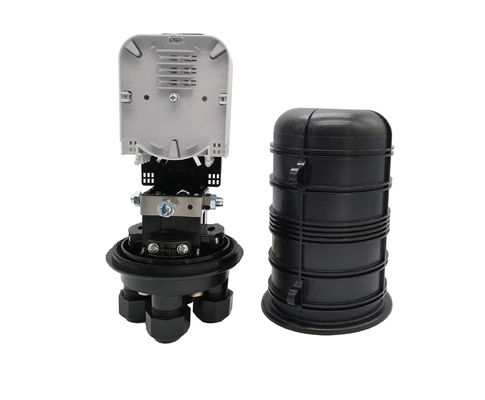

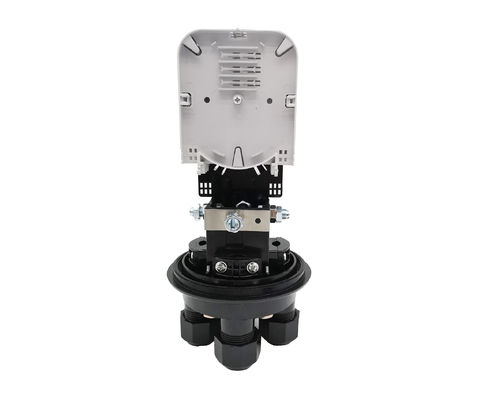

Il contenitore di giuntura può essere configurate con il vassoio di 4pcs 6/12fiber, superiore con la copertura trasparente e li ripara sul piatto posteriore, il piatto è vassoi di stoccaggio della fibra per la fibra e la gestione del rebundtand.

-------------------------------------------------------------------------------------------------------------------------------------------------------

Lista accessoria della chiusura di fibra ottica della giuntura:

Parametri tecnici della scatola di giunzione del cavo ottico di FOSC

• Prestazione della guarnizione: dopo che la scatola è sigillata, gonfi a 100kPa verso l'interno (inflazione si applica soltanto ai modelli con il foro di aria) e poi inzuppilo nell'acqua della temperatura normale, dopo 15 minuti dell'osservazione costante, là non è bolla da traboccare.
• Resistenza di isolamento: la resistenza di isolamento fra il pezzo da lavorare del metallo e la terra è maggior di 20kMΩ.
• Pressurizzazione: non c'è ripartizione o flash più sotto 15kVdc/1min fra il pezzo da lavorare del metallo e la terra.
• Il raggio di curvatura della fibra 40mm, senza perdita extra dentro il vassoio della giuntura.
• Può sopportare la resistenza alla trazione assiale niente di meno che 1000N.
• Vita: 25 anni.
• Altre prestazioni sono tutte conforme al requisito di YD/T814-1998 standard.

Stati di operazione:

• Temperature: -40℃~+65℃
• Umidità: ≤95% (a 40℃)
• Pressione d'aria: 70kPa ~106kPa

Applicazione: aereo, sotterraneo, conduttura, foro della mano, supporto della parete, supporto del palo.

Punti dell'installazione

1. Apra la chiusura
2. Determini la lunghezza di cavo a fibre ottiche da riparare e spogliare dentro FOSC
3. Tolga gli strati protettivi di cavo a fibre ottiche e di fibra
4. I centri separati della fibra e preparare lavoro prima di cavo a fibre ottiche di riparazione
5. Cavo a fibre ottiche della correzione e nucleo di rinforzo
6. Fibre della giuntura
7. Installi le fibre termorestringibili della casa e del manicotto
8. Controlli completamente su
9. Monti l'alloggio di FOSC e la correzione FOSC
