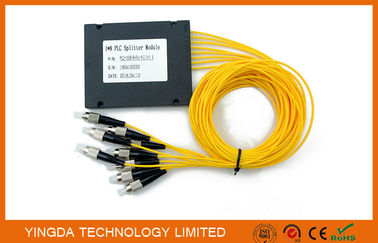

Modulo ottico del separatore della fibra 1*8, scatola di plastica 100×80×10mm 1.5M G657A1 LSZH 2.0mm

Name: Modulo ottico del separatore della fibra 1*8, scatola di plastica 100×80×10mm 1.5M G657A1 LSZH 2.0mm
Brand: YINGDA TECHNOLOGY LIMITED
SKU: YD-PLC-LG-108-FC-15
Price: 2.10 USD
Availability: InStock

Marchio:	YINGDA
Numero di modello:	YD-PLC-LG-108-FC-15
MOQ:	50 pezzi
prezzo:	1.1USD-4.58USD
Tempo di consegna:	5-8days dopo il pagamento

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

ISO SGS ROHS

Connettore:

St dello Sc LC di FC tutto il okay

type2 della fibra:

G657A1, fibra SMF-28e di G652D corning

Perdita di inserzione:

dB 10,2/10,5

Uniformità (massimo):

dB 1,5

lunghezza d'onda:

1260 - 1650 nanometro

PDL (massimo):

0,2 dB

dimensione del modulo:

100×80×10 millimetro

dimensione quadrata del tubo:

40×4×4 millimetro

dimensione piana del tubo:

60×7×4 millimetro

Lunghezza della fibra:

1.5meter

Diametro cavo:

2.0mm

Imballaggi particolari:

1pc/box

Capacità di alimentazione:

10,000 PCS al mese

Evidenziare:

Accoppiatore di FBT

PLC Splitter

Descrizione del prodotto

Modulo ottico del separatore della fibra 1*8, scatola di plastica 100×80×10mm 1.5M G657A1 LSZH 2.0mm

Il separatore planare a fibra ottica di (PLC) del circuito dell'onda luminosa è un tipo di dispositivo ottico della gestione di potere
quello è fabbricato facendo uso della tecnologia ottica della guida d'onda della silice. Caratterizza l'affidabilità di piccola dimensione e alta,
l'ampia lunghezza d'onda di funzionamento e la buona uniformità di Manica--Manica ed è ampiamente usate
nelle reti di PON per realizzare il segnale ottico alimenti la scissione.

YINGDA fornisce le intere serie di prodotti del separatore 1xN e 2xN per le applicazioni specifiche.
Tutti i prodotti soddisfanno le richieste GR-1209-CORE-2001 e GR-1221-CORE-1999.

Caratteristiche

Perdita di inserzione & PDL bassi
Alto isolamento
Dimensione compatta
Buona uniformità di Manica--Manica
Ampia lunghezza d'onda di funzionamento 1260-1650nm
Alte affidabilità e stabilità

Conformità

Telcordia GR-1209-CORE
Telcordia GR-1221-CORE
RoHS

Specificazione

Parametro ottico		Lunghezza d'onda: 1260~1650nm
		1X4	1X8	1x16	1X32	1x64		2X4		2X8	2x16		2X32
Isolamento Perdita (dB)	Con il connettore (massimo)	7,7	11,5	14,5	18,2	20,4		8		11,6	15,1		18,2
	Senza connettore (Massimo)	7,5	11,3	14,3	18,0	20		7,8		11,4	14,9		18
Uniformità (dB)	Con il connettore (massimo)	0,8	1,0	1,4	1,9	2,7		1,5		1,5	2,0		2,5
	Senza connettore (Massimo)	0,6	0,8	1,2	1,7	2,5		1,7		1,7	2,2		2,7
PDL (dB)	Con il connettore (massimo)	0,3						0,2		0,4	0,4		0,4
	Senza connettore (Massimo)	0,2	0,3	0,3	0,3		0,3	0,4
Ritorno Perdita (dB)	Con il connettore (Miscela)	UPC: 45, APC: 50
	Senza connettore (Miscela)	50
Direzionalità (dB)	Min.	55
Dimensione del pacchetto	(LxWxH millimetro)	4x4x50		4x7x50			4x12x60		4x5x50			4x8x50
Operazione Temperatura (°C)		-40~+85
Lunghezza di Treccia (m)		Secondo il requisito del cliente
Tipo di Treccia (millimetro)		0,9, 2 o secondo il requisito del cliente
Tipo di Connettore		FC, Sc o secondo il requisito del cliente

Tabella 2 – separatore di 2×N SpA

Parametri	2×2	2×4	2×8	2×16	2×32
Funzionamento Lunghezza d'onda (nanometro)	1260~1650
Tipo della fibra	SMF-28e o cliente specificato
Perdita di inserzione (dB) (Grado di S/P)	4,2	7,6	11,0	14,5	17,5
Uniformità di perdita (dB)	0,8	1,5	1,5	2,0	2,5
Attenuazione di riflessione (dB) (Grado di S/P)	50/55	50/55	50/55	50/55	50/55
Dipendente di polarizzazione Perdita (dB)	0,2	0,2	0,3	0,4	0,4
Direzionalità (dB)	55	55	55	55	55
Dipendente di lunghezza d'onda Perdita (dB)	0,3	0,5	0,5	0,5	0,5
Stabilità di temperatura (- 40~85 °C) (dB)	0,5	0,5	0,5	0,5	0,5
Temperatura di funzionamento (°C)	-40~85
Temperatura di stoccaggio (°C)	-40~85
Dimensione del modulo (millimetro) (L×W×H)	100×80×10	100×80×10	120×80×18	140×115×18	140×115×18

Note

Specificato senza connettori.
Aggiunga una perdita supplementare 0.2dB per connettore.
1x64,1x128,2x64 anche può essere offerto

. Applicazione

FTTH
Rete di PON
Collegamenti di CATV
Attrezzature di comunicazione
