Perdita di separatore a fibra ottica su ordinazione dello SpA dello Sc di PON 1x32 FTTH e separatore di CATV
Contattimi gratis campioni e buoni.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xConnettore | SC APC | type2 della fibra | Fibra SMF-28e MP di Corning |
---|---|---|---|
Perdita di inserzione | 16.9dB | Uniformità (massimo) | dB 1,5 |
Lunghezza d'onda | 1260-1650nm | PDL (massimo) | 0,3 dB |
modulo della scatola di plastica | 140*115*18 millimetro | Lunghezza della fibra | 1,5 metri |
Diametro del cavo | 3,0 MILLIMETRI | spacchi il rapporto | separatore del contenitore di ABS 1x32 |
Evidenziare | Fibra ottica Splitter,Accoppiatore di FBT |

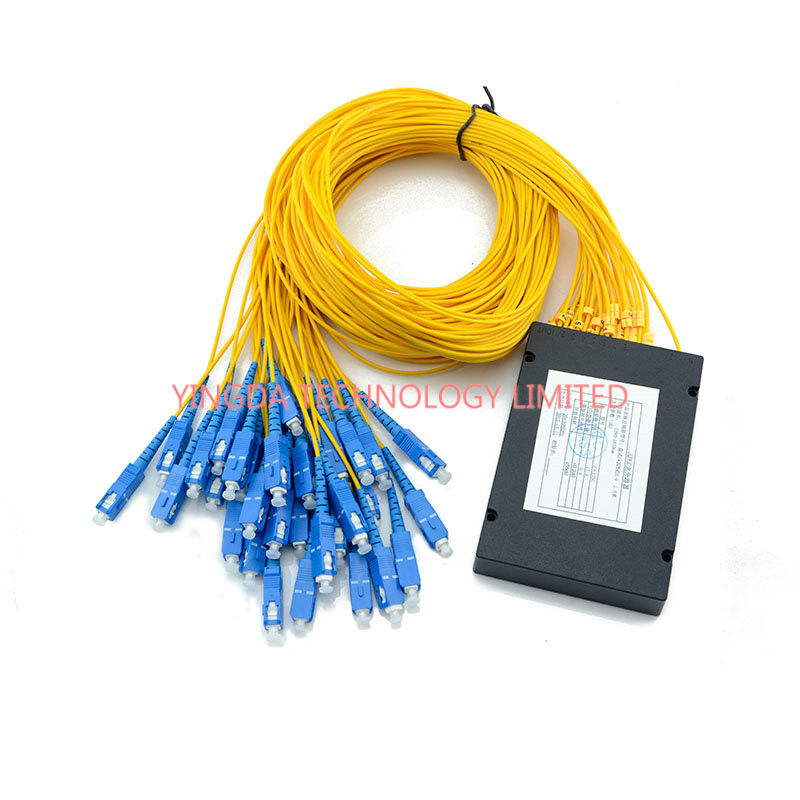

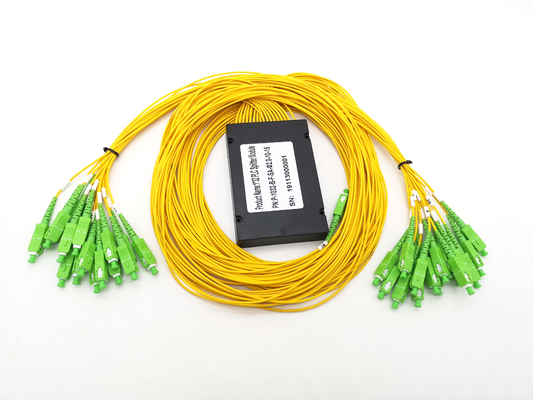

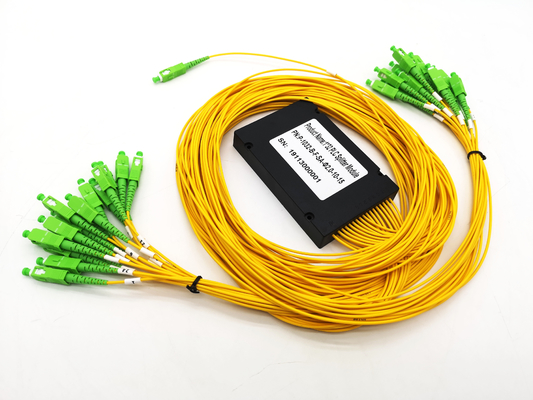

Modulo a fibra ottica del separatore dello SpA dello Sc di PON 1x32, accoppiatore di fibra ottica 1M Singlemode del separatore
Dettagli rapidi del separatore a fibra ottica dello SpA di 1:32
- Connettori del putput/introdotta treccia dello Sc APC
- Tipo della fibra: Corning G657A2 2mm gialli
- Dimensione del modulo dell'ABS: 140*115*18mm
- 1x2 1x3 1x4 1x5 1x16 1x8 1x9 1x12 1x16 1x24 1x32 2x32 ha spaccato il rapporto tutto il disponibile
- Si conforma alle norme di GR-1221-core & di Telcordia-1209-core
Il separatore ottico planare dei circuiti dell'onda luminosa (SpA) è dispositivi di ramificazione ottici completamente passivi che esibiscono la perdita dell'inerzia e PDL molto basso, la grande uniformità del canale e una gamma perative di ampia lunghezza d'onda. Questi separatori manufactrued e collaudati a Telcordia-1209-core & a GR-1221-core per fornire il rendimento elevato, specificamente destinato per incontrare il requisito duro di FTTH, PON e le reti televisive via cavo.
caratteristica tecnica del separatore equilibrato 1 - 32
Scaffale del separatore dello SpA del×Ndelle tabelle 1 – 1
Parametri |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
Lunghezza d'onda di funzionamento (nanometro) |
1260~1650 |
|||||
Tipo della fibra |
SMF-28e o il cliente ha specificato |
|||||
Perdita di inserzione (dB) (grado di S/P) |
4.0/3.8 |
7.3/7.0 |
10.5/10.2 |
13.7/13.5 |
16.9/16.5 |
21.0/20.5 |
Uniformità di perdita (dB) |
0,4 |
0,6 |
0,8 |
1,2 |
1,5 |
2,5 |
Attenuazione di riflessione (dB) (Grado di S/P) |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
Perdita dipendente di polarizzazione (dB) |
0,2 |
0,2 |
0,3 |
0,3 |
0,3 |
0,4 |
Direzionalità (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
Perdita dipendente di lunghezza d'onda (dB) |
0,3 |
0,3 |
0,3 |
0,5 |
0,5 |
0,5 |
Stabilità di temperatura (- 40~85°C)(dB) |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
Temperatura di funzionamento (°C) |
-40~85 |
|||||
Temperatura di stoccaggio (°C) |
-40~85 |
|||||
|
Scaffale del separatore dello SpA del×Ndelle tabelle 2 – 2
Parametri |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
Lunghezza d'onda di funzionamento (nanometro) |
1260~1650 |
||||
Tipo della fibra |
SMF-28e o il cliente ha specificato |
||||
Perdita di inserzione (dB) (grado di S/P) |
4,2 |
7,6 |
11,0 |
14,5 |
17,5 |
Uniformità di perdita (dB) |
0,8 |
1,5 |
1,5 |
2,0 |
2,5 |
Attenuazione di riflessione (dB) (grado di S/P) |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
Perdita dipendente di polarizzazione (dB) |
0,2 |
0,2 |
0,3 |
0,4 |
0,4 |
Direzionalità (dB) |
55 |
55 |
55 |
55 |
55 |
Perdita dipendente di lunghezza d'onda (dB) |
0,3 |
0,5 |
0,5 |
0,5 |
0,5 |
Stabilità di temperatura (- 40~85°C)(dB) |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
Temperatura di funzionamento (°C) |
-40~85 |
||||
Temperatura di stoccaggio (°C) |
-40~85 |
||||
|
32 caratteristiche passive ottiche del separatore 50/50 della fibra di modo
- La perdita non è la sensibilità alla lunghezza d'onda ottica da trasmettere. Può soddisfare la richiesta della trasmissione dell'onda differente.
- Segnale di scissione leggero del distripute di uniform.may al cliente uniformemente.
- La struttura è compatta, può installare direttamente nel gabinetto di collegamento del vario incrocio attuale, non ha bisogno del desigh speciale e non lascia lo spazio della più grande installazione.
- I canali ramificati di singolo elemento possono raggiungere a più 32 canali.
- Il costo di multicanale è basso. Più il qualtity ramificato del canale, il vantaggio costato sarà più ovviamente.
Ampia applicazione di fibra ottica del separatore 1x32
* FTTH, FTTC, rete di FTTB
* reti ottiche passive (PON)
* reti televisive via cavo e comunicazioni di dati
* attrezzature a fibra ottica e sistemi
* distribuzione del segnale ottico

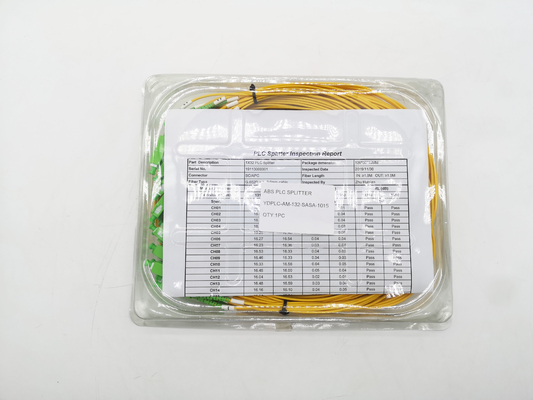

Tutto il separatore ha consegnato con la relazione sull'esperimento e ci sono autoadesivi sul modulo dell'ABS stesso compreso: nome di prodotto, specificazione, quantità, numero di serie, ecc

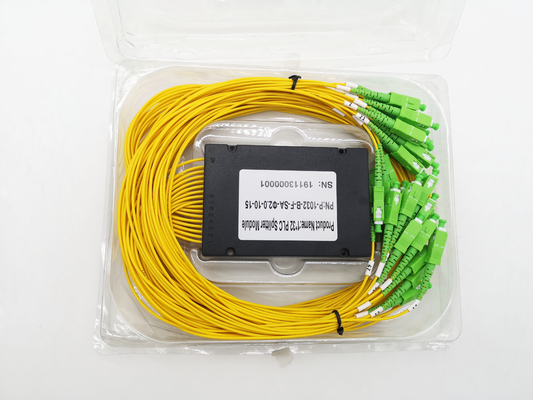

Singolo pacchetto dal contenitore di bolla, dalle scanalature speical per installare il modulo dell'ABS e la protezione invisibile e buona dei connettori,
input con nel segno, uscita con anelli di 1 2 3 4… 32 numero affinchè ogni porto distinguano e per migliorare installazione.
