16 Port Fiber Optic Splitter Box S 1*8 1*16 Port di uscita del cavo quadrato per la costruzione e la gestione della rete FTTx

FDB0216HF Box NAP Splitter Ottico

L'apparecchiatura viene utilizzata come punto di terminazione per il cavo di alimentazione per connettersi con il cavo di derivazione nel sistema di rete di comunicazione FTTx. La giunzione, la divisione e la distribuzione della fibra possono essere eseguite in questa scatola e, nel frattempo, fornisce una solida protezione e gestione per la costruzione della rete FTTx.

Caratteristiche della scatola per cavi di derivazione FTTH a 16 porte

• Struttura totalmente chiusa con chiave e fibbie
• Plastica tecnica ad alta resistenza, a prova di umidità, impermeabile, antipolvere, anti-invecchiamento
• Montaggio a parete esterno, montaggio su palo o montaggio aereo, livello di protezione fino a IP65
• Fissaggio per cavo di alimentazione e cavo di derivazione, giunzione della fibra, fissaggio, stoccaggio, distribuzione... ecc. tutto in uno
• Cavi, pigtail e patch cord scorrono attraverso i propri percorsi senza disturbarsi a vicenda, facile manutenzione.
• Il pannello di distribuzione può essere ribaltato, il cavo di alimentazione può essere posizionato tramite la porta di espressione, facile per la manutenzione e l'installazione.

Specifica

Dettagli del prodotto:

Porte per cavi

Ingresso cavi: 2 pressacavi, 1 porta non tagliata, diametro 13,5 mm

Uscita cavi: 16 porte quadrate piatte per cavi di derivazione 2,0*3,0 mm

 max.4pcs vassoi di giunzione in fibra ottica bianca con coperchio, lo standard è 2 pezzi, capacità di ogni vassoio: 6core 1layer, doppio strato 12core

il vassoio è fissato a clip sulle staffe posteriori, è possibile rimuoverlo per un funzionamento facile e veloce in loco.

la staffa inferiore ha fessure per il tubo in acciaio e i connettori del lato di ingresso dello splitter, che garantiscono stabilità durante il trasporto a lungo termine, non rottura o disordine della fibra.  La piastra dell'adattatore è in plastica e può contenere max. 16 adattatori SC o adattatori LC duplex.

Ci sono fori e sporgenze sul pannello dell'adattatore per fissare l'adattatore, che può essere fissato senza viti. Solo la sporgenza deve essere allineata con il foro della vite sull'adattatore e il pezzo a molla metallico dell'adattatore stesso può essere fissato.

La piastra può anche essere inserita nel foro riservato per metterla in posizione, non sono necessarie viti per il fissaggio.

Ci sono morsetti per cavi da fissare sul cavo sulle staffe in acciaio inossidabile, per un totale di 4 ingressi cavi: 1 porta non tagliata (mid span) e 2 pressacavi, 16 uscite per cavi di derivazione.

L'intera scatola viene spesso utilizzata per il montaggio a parete esterno o il montaggio su palo, anti-UV, c'è un adesivo con marchio laser all'interno del coperchio. La scatola si apre e si chiude tramite un'asta a vite nella parte anteriore e 2 viti a brugola (staffe) su entrambi i lati. Il che rende una costruzione rapida e sicura per FTTH.

Sono disponibili tre modalità di pannello adattatore per l'opzione: piastra adattatore con 2 vassoi, supporto adattatore con vassoio, supporto per cassetta splitter

Metodo di montaggio:

Accessorio standard

Vassoio di giunzione 2 pezzi, 4 viti di espansione per montaggio a parete, 16 manicotti protettivi per fibra, 4 morsetti per cavi, fascette in nylon, piastra adattatore per 16 x adattatori, tubo di protezione per cavi, chiave, pressacavi PG 13,5 per porte di distribuzione, kit per montaggio su palo (opzionale).

Prodotti correlati:

                       Cavo di derivazione FTTH                                                       Connettore rapido SC sul campo                                   Accoppiatore ottico SC

                          Cavo di derivazione FTTH                                               Pigtail in fibra ottica                                        Splitter PLC in fibra ottica

Applicazione

• Installazione a parete, su palo
• Adatto per cavi di derivazione pre-connettore FTTH con connettori SC/LC

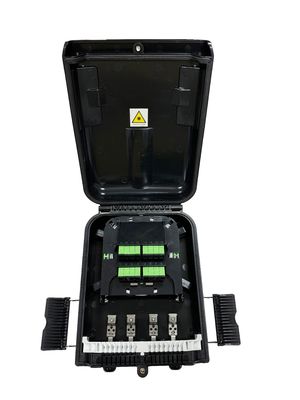

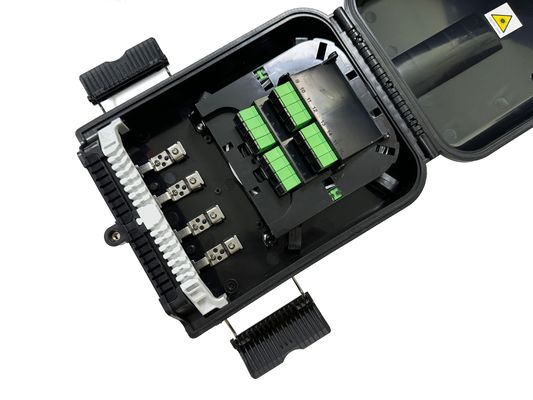

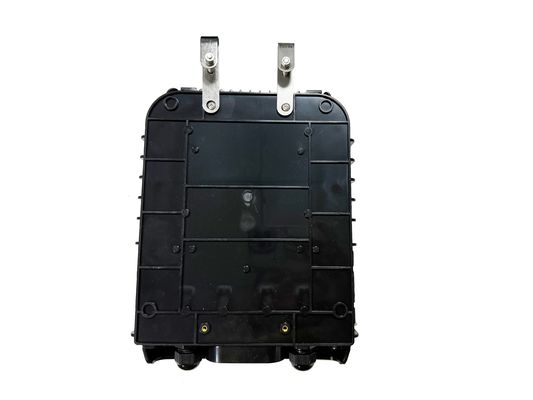

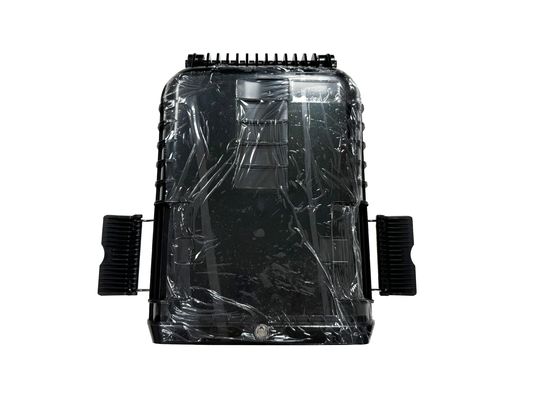

Immagini reali
