Modulo CWDM 4CH 1270 1290 1310 1330nm CWDM 1×4 con SC APC, tubo flessibile bianco da 0,9 mm, 0,5 m

Name: Modulo CWDM 4CH 1270 1290 1310 1330nm CWDM 1×4 con SC APC, tubo flessibile bianco da 0,9 mm, 0,5 m
Brand: YINGDA TECHNOLOGY LIMITED
SKU: 4CH CWDM 1X4
Price: 2.10 USD
Availability: InStock

Marchio:	Yingda
Numero di modello:	4CH CWDM 1X4
MOQ:	100 PCS
prezzo:	1.1USD-4.58USD
Tempo di consegna:	7 giorni
Condizioni di pagamento:	T/T, Western Union, MoneyGram

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

ISO

Riflessione:

1310/1490nm

trasmissione:

1550 nm

Tipo di connettore:

LC SC FC

Tipo di fibra:

SMF-28e

Pacchetto:

scatola blister, 1pc/ scatola

Nome del prodotto:

Fwdm Dwdm Cwdm

Rete:

Lan metallica, 4g, 3G

Numero di fibre:

4/8/16/32

Imballaggi particolari:

1 pezzo per scatola, 10 pezzi per scatola principale

Capacità di alimentazione:

20000pcs al mese

Evidenziare:

Modulo CWDM 1×4

Modulo CWDM a tubo flessibile

Modulo CWDM SC APC

Descrizione del prodotto

Descrizione

Il Mini Compact WDM (CCWDM) a 4 canali Wavelength Division Multiplexer è progettato per reti CWDM multi-lunghezza d'onda. Si basa sulla tecnologia Thin Film Filter (TFF) e sulla piattaforma tecnologica a spazio libero. Funziona a 4 canali con spaziatura di 20 nm sulla griglia ITU CWDM, con lunghezze d'onda da 1270 nm a 1610 nm. È ideale per funzionare con laser economici e non raffreddati.

Con un massimo di 4 canali a bassa dispersione, è un prodotto ad alta capacità e a basso costo per 40G/100G, CATV e reti metropolitane o di accesso.

Yingda fornisce una serie di Mini 4CH CCWDM personalizzati all'interno di una scatola metallica per soddisfare le diverse esigenze di configurazione delle porte (porte a 1310 nm e di aggiornamento), lunghezza d'onda operativa, tipo di fibra, lunghezza della fibra, connettore di ingresso e connettore di uscita.

Caratteristiche

Bassa perdita di inserzione

Alto isolamento

Elevata stabilità e affidabilità

Applicazione

Sistemi a banda larga
Multiplexing ottico Add/Drop
Reti di comunicazione metropolitane/di accesso
Strumenti a fibra ottica

Specifiche

Parametro		Unità	Valore del test
Perdita di inserzione (23°C)		dB	1490	1510	1530	1550
Perdita dipendente dalla polarizzazione		dB	0.08	0.06	0.08	0.06
Isolamento	Adiacente	dB	≥30
	Non adiacente	dB	≥40
Ripple del canale		dB	≤0.5
Direttività		dB	≥50
Perdita di ritorno		dB	≥45
Temperatura di esercizio		°C	-10 ~+70
Temperatura di stoccaggio		°C	-40 ~+85
Gestione della potenza		mW	300
Connettore		-	FC/APC
Tipo di fibra		-	G657A2 con tubo allentato da 900um
Lunghezza della fibra		M	0.5

Specifiche di prestazione

Parametri		Valore	unità
Lunghezza d'onda operativa		1260-1620	nm
Canale		1490, 1510, 1530, 1550	nm
Spaziatura dei canali		20	nm
Banda passante del canale(@ -0.5dBlarghezza di banda)		±6.5	nm
Perdita di inserzione		≤1.7	dB
Isolamento	Adiacente	≥30	dB
	Non adiacente	≥40	dB
Sensibilità alla temperatura della perdita di inserzione		≤0.5	dB
Spostamento della temperatura della lunghezza d'onda		≤0.002	nm/°C
Perdita dipendente dalla polarizzazione		≤0.2	dB
Dispersione del modo di polarizzazione		≤0.2	PS
Ripple		≤0.5	dB
Direttività		≥50	dB
Perdita di ritorno		≥45	dB

Gestione della potenza massima	300	mW
Temperatura di esercizio	-40 ~+85	°C
Temperatura di stoccaggio	-40 ~+85	°C
Tipo di fibra	Tubo allentato da 900um bianco, G657A1
Lunghezza della fibra	0.15+0.02	m
Connettore	FC/UPC
Dimensioni del pacchetto	2112.96.4	mm

NOTA:

Questo indicatore corrisponde solo al prodotto senza connettore. L'indicatore è soggetto a modifiche senza preavviso.

Linea di produzione YINGDA:

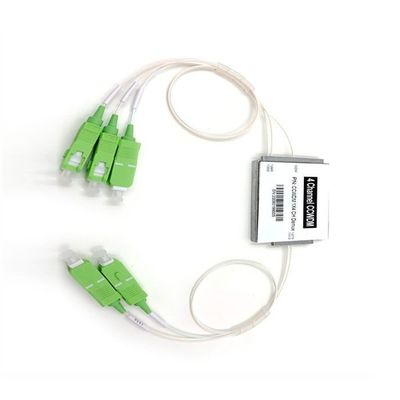

Modulo CWDM 4CH 1270 1290 1310 1330nm CWDM 1×4 con SC APC, tubo flessibile bianco da 0,9 mm, 0,5 m 0

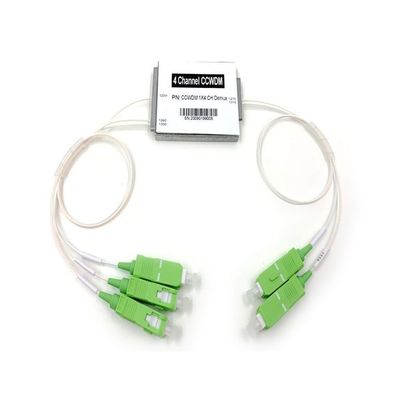

Modulo CWDM 4CH 1270 1290 1310 1330nm CWDM 1×4 con SC APC, tubo flessibile bianco da 0,9 mm, 0,5 m 2
