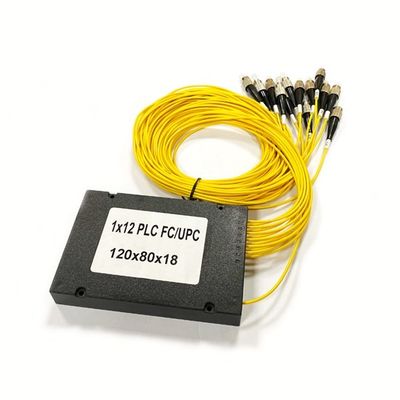

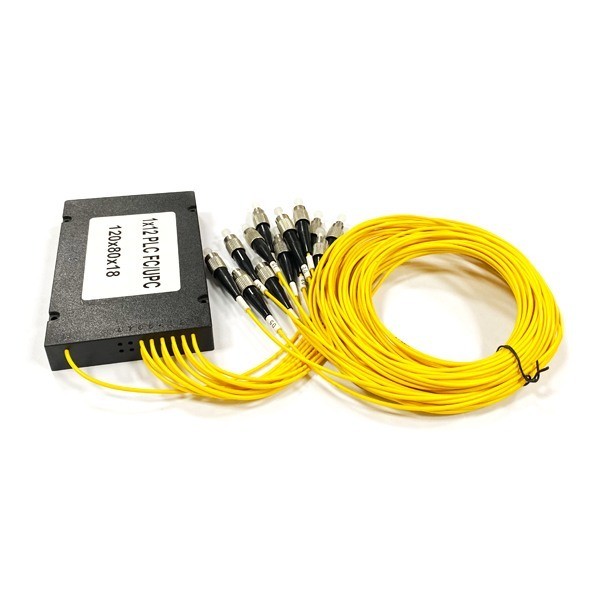

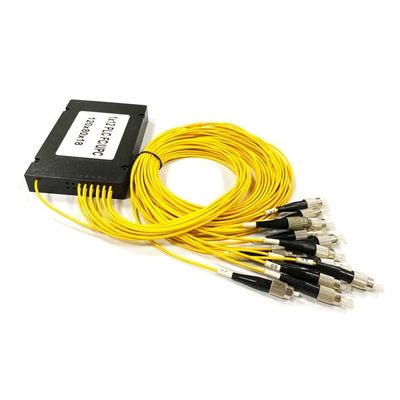

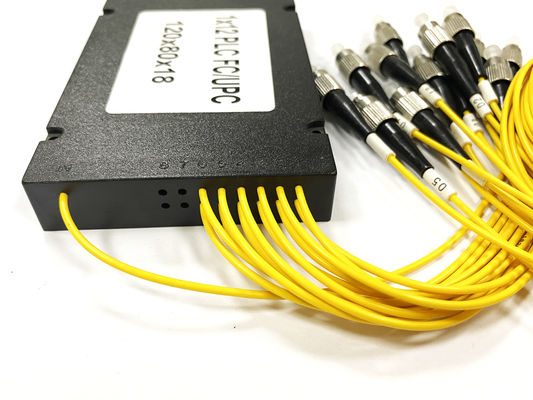

Scatola di distribuzione ottica in fibra FTTH 1x12 con connettore FC, scatola ABS, splitter PLC per pannello patch rack

Scatola di distribuzione ottica in fibra FTTH 1x12 con connettore FC, scatola ABS, splitter PLC per pannello patch rack

Marchio:	YINGDA
Numero di modello:	YD-PLC-LG-108-FC-15
MOQ:	50 pezzi
prezzo:	1.1USD-4.58USD
Tempo di consegna:	5-8days dopo il pagamento

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

ISO SGS ROHS

Connettore:

FC SC LC ST tutto a posto

tipo di fibra2:

G657A1, G652D SMF-28e

Perdita di inserzione:

10.2 / 10,5 dB

Uniformità (max.):

dB 1,5

Lunghezza d'onda:

1260 - 1650 nm

PDL (max.):

0,2 db

Dimensione del modulo:

100×80×10 mm

Dimensione quadrata del tubo:

40×4×4mm

Dimensione del tubo piatto:

60×7×4mm

Lunghezza della fibra:

1.5Meter

Diametro del cavo:

2,0 mm

Imballaggi particolari:

1pc/scatola

Capacità di alimentazione:

10.000 pezzi al mese

Evidenziare:

FTTH 1x12 PLC splitter ABS box

FC connector fiber optical distributor

rack patch panel PLC splitter

Descrizione del prodotto

FTTH di alta qualità 1x12 FC connettore Fibra ottica Box Distributore ABS Box PLC Splitter Per Rack Patch Panel

Il splitter di circuito di onde luminose planare (PLC) in fibra ottica è un tipo di dispositivo di gestione dell'energia ottica che viene fabbricato utilizzando la tecnologia della guida d'onda ottica a silice.,
Ampia gamma di lunghezza d'onda operativa e buona uniformità canale-canale, ed è ampiamente utilizzato nelle reti PON per realizzare la divisione della potenza del segnale ottico.

YINGDA fornisce tutta la serie di prodotti splitter 1xN e 2xN per applicazioni specifiche.

Caratteristiche

Basse perdite di inserimento e PDL
Alta isolamento
Dimensioni compatte
Buona uniformità tra canali
Larghezza d'onda operativa 1260-1650 nm
Alta affidabilità e stabilità

Rispetto

Telcordia GR-1209-CORE
Telcordia GR-1221-CORE
RoHS

Specificità

Tabella 1   1 × N PLC Splitter

Parametri	1 × 2	1x4	1×8	1 × 16	1×32	1×64
lunghezza d'onda di funzionamento (nm)	1260 ¢ 1650
Tipo di fibra	G657A o specificato dal cliente
Perdita di inserimento (dB) ((Min/Max)	3.8/4.0	7.2/7.4	10.5/10.7	13.5/13.7	16.5/16.9	20.5/21.0
Uniformità della perdita (dB)	0.6	0.6	0.8	1.2	1.5	2.5
Perdita di ritorno (dB)	55	55	55	55	55	55
Perdite dipendenti dalla polarizzazione (dB)	0.2	0.2	0.3	0.3	0.3	0.4
Direttiva (dB)	55	55	55	55	55	55
Temperatura di funzionamento (°C)	-40+85
Temperatura di conservazione (°C))	-40+85
Umidità di funzionamento	5% ~ 85% RH
Umidità di stoccaggio	5% ~ 85% RH
Dimensione del dispositivo (mm) (L×W×H)	40 × 4 × 4	40 × 4 × 4	40 × 4 × 4	50×4×4	50×7×4	60 × 12 × 4
Dimensione del modulo (mm) (L×W×H)	100×80×10	100×80×10	100×80×10	120×80×18	140×115×18	140×115×18
Dimensione del mini-modulo (mm) (L × W × H)	50×7×4	50×7×4	60 × 7 × 4	60 × 12 × 4	80×20×6	- Non c'è.

Tabella 2   2×N PLC Splitter

Parametri	2x2	2x4	2×8	2×16	2×32	2×64
lunghezza d'onda di funzionamento (nm)	1260 ¢ 1650
Tipo di fibra	G657A o specificato dal cliente
Perdita di inserimento (dB) ((Min/Max)	3.9/4.2	7.5/7.8	11.2/11.5	14.2/14.5	17.2/17.7	21.0/21.5
Uniformità della perdita (dB)	0.8	1.5	1.5	1.8	2.0	2.5
Perdita di ritorno (dB)	55	55	55	55	55	55
Perdite dipendenti dalla polarizzazione (dB)	0.2	0.2	0.4	0.4	0.4	0.4
Direttiva (dB)	55	55	55	55	55	55
Temperatura di funzionamento ((°C))	-40+85
Temperatura di conservazione (°C))	-40+85
Umidità di funzionamento	5% ~ 85% RH
Umidità di stoccaggio	5% ~ 85% RH
Dimensione del dispositivo (mm) (L×W×H)	40 × 4 × 4	50×4×4	50×4×4	50×7×4	60 × 7 × 4	60 × 12 × 4
Dimensione del modulo (mm) (L×W×H)	100×80×10	100×80×10	100×80×10	120×80×18	140×115×18	140×115×18
Dimensione del mini-modulo (mm) (L × W × H)	60 × 7 × 4	60 × 7 × 4	60 × 7 × 4	60 × 12 × 4	80×20×6	- Non c'è.

Tabella 2 2×N PLC Splitter

Parametri	2x2	2x4	2×8	2×16	2×32
Funzionamento Lunghezza d'onda (nm)	1260~1650
Tipo di fibra	SMF-28e o specificato dal cliente
Perdita di inserimento (dB) (Grado S/P)	4.2	7.6	11.0	14.5	17.5
Uniformità della perdita (dB)	0.8	1.5	1.5	2.0	2.5
Perdita di ritorno (dB) (Grado S/P)	50/55	50/55	50/55	50/55	50/55
Dipende dalla polarizzazione Perdite (dB)	0.2	0.2	0.3	0.4	0.4
Direttiva (dB)	55	55	55	55	55
Dipende dalla lunghezza d'onda Perdite (dB)	0.3	0.5	0.5	0.5	0.5
Stabilità a temperatura (-40 ~ 85 °C)	0.5	0.5	0.5	0.5	0.5
Temperatura di funzionamento (°C)	-40~85
Temperatura di conservazione (°C)	-40~85
Dimensione del modulo (mm) (L×W×H)	100×80×10	100×80×10	120×80×18	140×115×18	140×115×18

Altre note

Indicato senza connettori.
Aggiungi un'ulteriore perdita di 0,2 dB per connettore.
1x64,1x128,2x64 può anche essere offerto

.Applicazione

FTTH
Rete PON
Collegamenti CATV
Equipaggiamento di comunicazione

Scatola di distribuzione ottica in fibra FTTH 1x12 con connettore FC, scatola ABS, splitter PLC per pannello patch rack 0

Io...x12 Splitting, SC/APC onnector.

Basse perdite di inserimento, basse perdite di riflessione basso di polarizzazione dipendente.

Struttura compatta
Piccole dimensioni, può essere installato direttamente in una varietà di scatole di trasferimento e solo occupare poco spazio.

Chips di eccellente qualità

La perdita di luce non è sensibile alle lunghezze d'onda e può soddisfare le esigenze di trasmissione di diverse lunghezze d'onda

Scatola di distribuzione ottica in fibra FTTH 1x12 con connettore FC, scatola ABS, splitter PLC per pannello patch rack 2

Supporto SC LC FC ST Connector, qualsiasi contatore è a vostra richiesta.
