Splitter ottico in fibra FTTH monomodale 1X2 1X4 1X8 con scatola ABS 2.0mm per FTTA Utilizzo apparecchiature fibre ottiche in FTTH

Splitter ottico in fibra FTTH monomodale 1X2 1X4 1X8 con scatola ABS 2.0mm per FTTA Utilizzo apparecchiature fibre ottiche in FTTH

Marchio:	YINGDA
Numero di modello:	YD-PLC-LG-108-FC-15
MOQ:	50 pezzi
prezzo:	1.1USD-4.58USD
Tempo di consegna:	5-8days dopo il pagamento

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

ISO SGS ROHS

Connettore:

FC SC LC ST tutto a posto

tipo di fibra2:

G657A1, G652D SMF-28e

Perdita di inserzione:

10.2 / 10,5 dB

Uniformità (max.):

dB 1,5

Lunghezza d'onda:

1260 - 1650 nm

PDL (max.):

0,2 db

Dimensione del modulo:

100×80×10 mm

Dimensione quadrata del tubo:

40×4×4mm

Dimensione del tubo piatto:

60×7×4mm

Lunghezza della fibra:

1.5Meter

Diametro del cavo:

2,0 mm

Imballaggi particolari:

1pc/scatola

Capacità di alimentazione:

10.000 pezzi al mese

Evidenziare:

Single Mode FTTH fiber optic splitter

ABS box fiber optic splitter

FTTA optical fibers splitter

Descrizione del prodotto

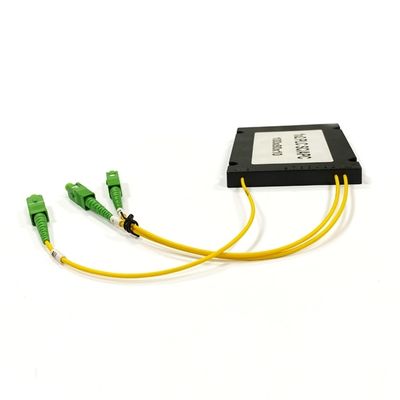

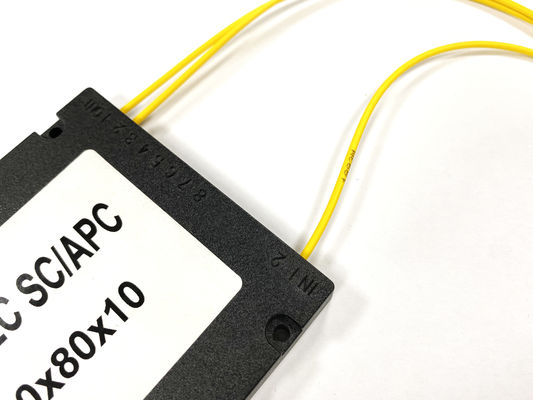

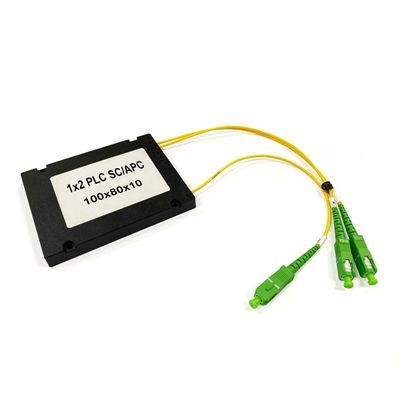

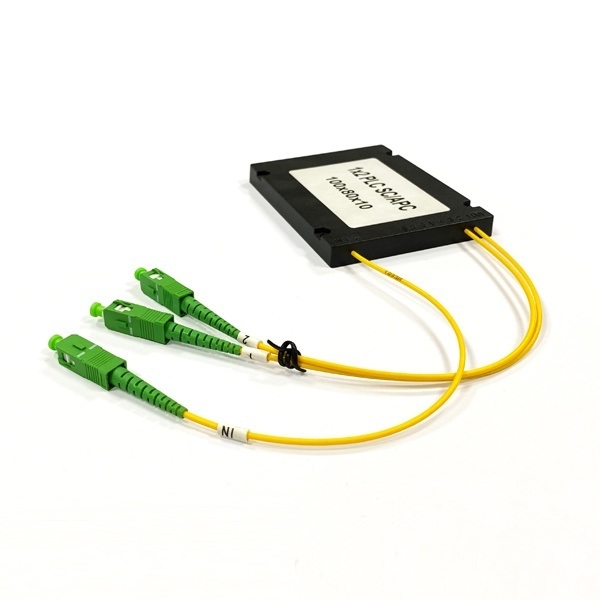

Modulo Splitter Ottico in Fibra 1*2, Scatola di Plastica 100×80×10mm 1.5M G657A1 LSZH 2.0mm

Il separatore ottico a guida d'onda planare (Splitter PLC) è un dispositivo integrato di distribuzione della potenza ottica a guida d'onda basato su substrato di quarzo, che presenta le caratteristiche di piccolo volume, ampio intervallo di lunghezze d'onda di lavoro, alta affidabilità e buona uniformità di separazione della luce.

È particolarmente adatto per la rete ottica passiva (EPON, BPON, GPON, ecc.) per collegare il terminale locale e i dispositivi terminali e realizzare la separazione dei segnali ottici.,

YINGDA fornisce un'intera serie di prodotti splitter 1xN e 2xN per applicazioni specifiche. Tutti i prodotti soddisfano i requisiti GR-1209-CORE-2001 e GR-1221-CORE-1999.

Punto di vendita

1. Promessa del marchio: YINGDA si impegna a fornire prodotti affidabili e di alta qualità. Lo splitter in fibra ottica monomodale Summitedek è supportato da una potente garanzia di 1 anno, garantendo la soddisfazione del cliente e la fiducia nel marchio.

2. Tecnologia splitter avanzata: lo splitter in fibra ottica monomodale Summitedek vanta una rivoluzionaria tecnologia di splitting PLC, offrendo un'ampia gamma di opzioni di porte tra cui 1X2, 1X4, 1X8, che soddisfano le esigenze di connettività versatili e lo rendono adatto a vari scenari FTTX.

3. Versatilità e adattabilità: la compatibilità dello splitter con diverse reti dati (come 5G, 4G, GSM e 3G) lo rende adatto a vari ambienti di rete, garantendo l'adattabilità alle crescenti esigenze tecnologiche. Inoltre, può supportare più porte e un'alimentazione flessibile con una configurazione DC 12V.

4. Costruzione robusta: il robusto materiale ABS utilizzato nella scatola dello splitter garantisce la sua durata e resilienza, garantendo la protezione e la stabilità delle apparecchiature in fibra ottica collegate anche in condizioni difficili.

5. Elevati standard di connettività: lo splitter in fibra ottica monomodale LF presenta connettori LC e APC, che sono connettori standard del settore. Ciò fornisce un elevato livello di connettività e compatibilità con le installazioni esistenti e gli aggiornamenti futuri. La lunghezza di 1 m garantisce un posizionamento facile e flessibile in varie impostazioni.

Caratteristiche

1. Bassa perdita di inserzione e basso PDL
2. Divisione uniforme della potenza
3. Alta affidabilità
4. Eccellente stabilità ambientale
5. Dimensioni compatte e vari pacchetti

Applicazione

1. Sistemi FTTx
2. Sistemi digitali, ibridi e AM-Video
3. Reti LAN, WAN e Metro
4. Sistemi CATV
5. Altre applicazioni nei sistemi in fibra ottica

Specifiche

Parametro ottico		Intervallo di lunghezza d'onda: 1260~1650nm
		1X4	1X8	1x16	1X32	1x64		2X4		2X8	2x16		2X32
Isolamento Perdita(dB)	Con connettore (Max)	7.7	11.5	14.5	18.2	20.4		8		11.6	15.1		18.2
	Senza connettore (Max)	7.5	11.3	14.3	18.0	20		7.8		11.4	14.9		18
Uniformità (dB)	Con connettore (Max)	0.8	1.0	1.4	1.9	2.7		1.5		1.5	2.0		2.5
	Senza connettore (Max)	0.6	0.8	1.2	1.7	2.5		1.7		1.7	2.2		2.7
PDL(dB)	Con connettore (Max)	0.3						0.2		0.4	0.4		0.4
	Senza connettore (Max)	0.2	0.3	0.3	0.3		0.3	0.4
Ritorno Perdita(dB)	Con connettore (Mix)	UPC: 45, APC: 50
	Senza connettore (Mix)	50
Direttività (dB)	Min.	55
Dimensioni del pacchetto	(LxWxH mm)	4x4x50		4x7x50			4x12x60		4x5x50			4x8x50
Funzionamento Temperatura (°C)		-40~+85
Lunghezza del Pigtail(m)		Secondo le esigenze del cliente
Tipo di Pigtail(mm)		0.9,2 o secondo le esigenze del cliente
Tipo di Connettore		FC, SC o secondo le esigenze del cliente

Tabella 2 – 2×N Splitter PLC

Parametri	2×2	2×4	2×8	2×16	2×32
Funzionamento Lunghezza d'onda (nm)	1260~1650
Tipo di fibra	SMF-28e o specificato dal cliente
Perdita di inserzione (dB) (Grado S/P)	4.2	7.6	11.0	14.5	17.5
Uniformità della perdita (dB)	0.8	1.5	1.5	2.0	2.5
Perdita di ritorno (dB) (Grado S/P)	50/55	50/55	50/55	50/55	50/55
Polarizzazione dipendente Perdita(dB)	0.2	0.2	0.3	0.4	0.4
Direttività (dB)	55	55	55	55	55
Lunghezza d'onda dipendente Perdita(dB)	0.3	0.5	0.5	0.5	0.5
Stabilità della temperatura (-40~85 °C)(dB)	0.5	0.5	0.5	0.5	0.5
Temperatura di esercizio (°C)	-40~85
Temperatura di stoccaggio (°C)	-40~85
Dimensione del modulo (mm) (L×W×H)	100×80×10	100×80×10	120×80×18	140×115×18	140×115×18

Note

Specificato senza connettori.
Aggiungere una perdita aggiuntiva di 0,2 dB per connettore.
1x64,1x128,2x64 possono anche essere offerti

Sono disponibili più tipi
