Marchio: | YINGDA |
Numero di modello: | separatore di uscita 1*16 |
MOQ: | 100 pezzi |
prezzo: | 1.1USD-4.58USD |
Tempo di consegna: | 5-8days dopo il pagamento |

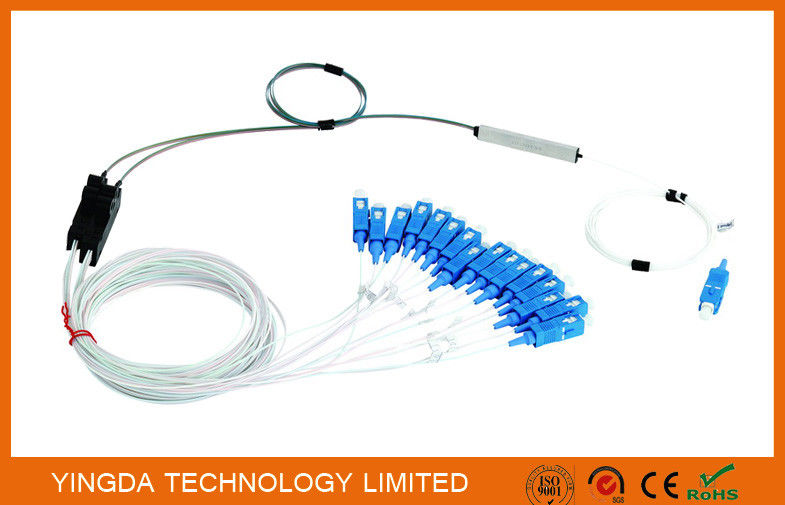

1x16 Single Mode PLC Splitter (Planar Lightwave Circuit Splitter) con ventilatore SC/UConnettori per PC
Modulo di accoppiamento albero standard in modalità singola 1X3, 3X3, 1X4, 1X8, 1X16, 1X32 e 2X4, 2X8, 2X16 e 2X32 sono disponibili.Uniformità ben controllata e eccellente stabilità ambientaleI moduli standard di accoppiamento a base di alberi sono stati ampiamente utilizzati per dividere e mescolare segnali ottici in CATV, LAN e in tutti gli altri tipi di sistemi di comunicazione ottica.
Caratteristiche dello splitter PLC in modalità singola
Specificativi tecnici per il separatore PLC con connettore
1xn Fibre PLC SPLITTER
Articolo | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 1x128 | |
Tipo di fibra |
G.657.A |
|||||||
Lunghezza d'onda di lavoro | 1260 nm ~ 1650 nm | |||||||
Perdita di inserimento standard (dB) | ≤ 4.2 | ≤ 7.6 | ≤ 107 | ≤ 14.0 | ≤ 17.2 | ≤ 20.8 | ≤ 24.0 | |
Perdita di inserimento di grado P (dB) | ≤ 4.0 | ≤ 7.4 | ≤ 105 | ≤ 13.8 | ≤ 17.0 | ≤ 20.4 | ≤ 23.7 | |
Uniformità (dB) | ≤ 0.6 | ≤ 0.8 | ≤ 0.8 | ≤ 1.0 | ≤ 1.5 | ≤ 2.0 | ≤ 2.0 | |
PDL(dB) | ≤ 0.2 | ≤ 0.2 | ≤ 0.3 | ≤ 0.3 | ≤ 0.3 | ≤ 0.4 | ≤ 0.5 | |
Perdite dipendenti dalla lunghezza d'onda (dB) | ≤ 0.6 | ≤ 0.8 | ≤ 0.8 | ≤ 1.0 | ≤ 1.5 | ≤ 2.0 | ≤ 2.0 | |
Perdita di rendimento (dB) | ≥ 50 | |||||||
Direttiva (dB) | ≥ 55 | |||||||
Temperatura di funzionamento | -40°C~+85°C | |||||||
Nota:Il parametro di cui sopra si riferisce a Splitter con connettore.Se senza connettore, la perdita di inserimento si ridurrà di 0,2 dB. |
2XN splitter
Articolo | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 | 2x128 | ||
Tipo di fibra | G.657.A | ||||||||
Lunghezza d'onda di lavoro | 1260 nm ~ 1650 nm | ||||||||
Perdita di inserimento standard (dB) | ≤ 4.4 | ≤ 8.0 | ≤ 11.0 | ≤ 14.6 | ≤ 17.8 | ≤ 21.0 | ≤ 24.4 | ||
Perdita di inserimento di grado P (dB) | ≤ 4.2 | ≤ 7.7 | ≤ 108 | ≤ 14.1 | ≤ 17.4 | ≤ 20.7 | ≤ 24.0 | ||
Uniformità (dB) | ≤ 0.8 | ≤ 1.0 | ≤ 1.2 | ≤ 1.5 | ≤ 1.8 | ≤ 2.0 | ≤ 3.0 | ||
PDL(dB) | ≤ 0.2 | ≤ 0.2 | ≤ 0.3 | ≤ 0.3 | ≤ 0.3 | ≤ 0.4 | ≤ 0.5 | ||
Perdite dipendenti dalla lunghezza d'onda (dB) | ≤ 0.8 | ≤ 1.0 | ≤ 1.2 | ≤ 1.5 | ≤ 1.8 | ≤ 2.0 | ≤ 3.0 | ||
Perdita di rendimento (dB) | ≥ 50 | ||||||||
Direttiva (dB) | ≥ 55 | ||||||||
Temperatura di funzionamento | -40°C~+85°C | ||||||||
Nota:Il parametro di cui sopra si riferisce a Splitter con connettore.Se senza connettore, la perdita di inserimento si ridurrà di 0,2 dB. |
A proposito di Splitter Fiber Optic Altre immagini
