Singolo modo di 5G FTTx 0.3dB del connettore rapido a fibra ottica veloce dell'interno del connettore

Singolo modo di 5G FTTx 0.3dB del connettore rapido a fibra ottica veloce dell'interno del connettore

Cavo veloce a fibra ottica dell'interno del connettore Figure-8 dell'Assemblea del giacimento dello Sc APC di 5G FTTx 0.3dB LX58

SC/APC che il connettore veloce a fibra ottica è progettato per FTTH è una nuova generazione di connettore della fibra utilizzata nell'assemblea. Può fornire aperto

flusso e tipo prefabbricato di prodotti, di cui la specificazione ottica e meccanica incontra il connettore di fibra ottica standard.

È progettato per di alta qualità e l'alta efficienza per installazione la struttura della posizione di piegatura è una progettazione unica e non deve incollare,

lucidatura dei qualsiasi materiali di consumo. Adozione della struttura preinstallata fibra e conveniente per l'installazione del campo.

Caratteristiche

1. Giro a vite, lunghezza totale 58mm APC/dello Sc

2. applichi al cavo flessibile della fibra di 2mm* 3mm

3. Plastica della struttura della C-scanalatura non o metallo ceramica, buona prestazione di sigillamento, ignifuga

4. perdita di inserzione: il ≤0.2dB medio, MAX≤0.4dB

5. attenuazione di riflessione: ≥50dB UPC, ≥65db APC

6. Nessun bisogno a resina epossidica o lucidato, montabile sul posto, fibra incastonata fabbrica

Specificazione

Dettagli del prodotto:

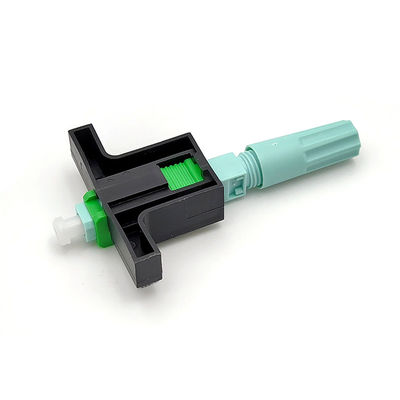

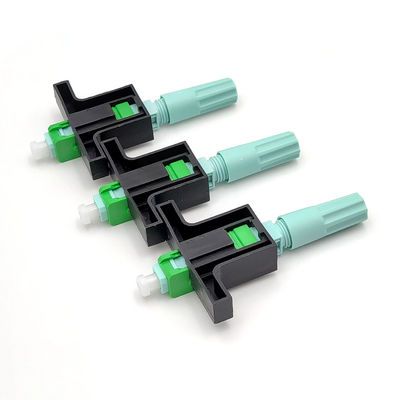

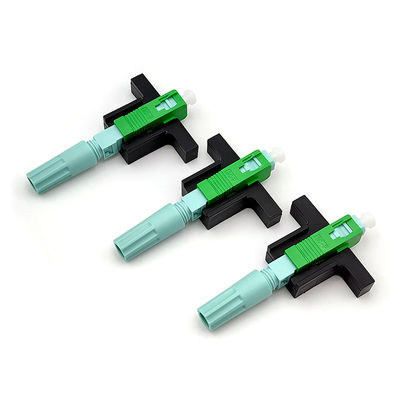

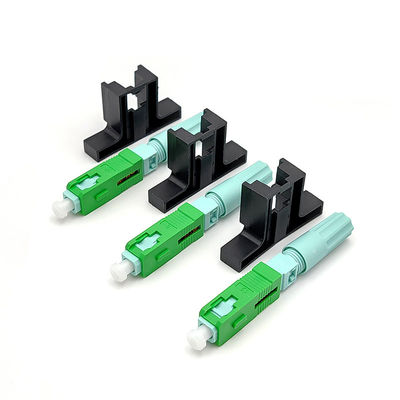

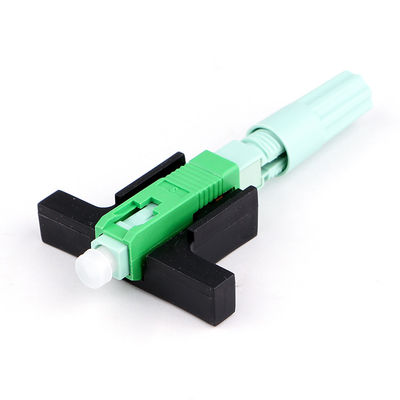

Ciascuno ha un commutatore nero da aprirsi e chiudere la fibra sopra sieda la costruzione, lo stivale è rotondo che può avvitare in funzione e a riposo l'aperto i connettori.

Tutti i connettori è fatto della plastica di alta qualità, assicurano la stabilità di buona prestazione e la durevolezza;

1pc/plastic borsa, 100pcs/inner scatola, scatola interna 10pcs/contenitore di cartone

Come utilizzare i connettori veloci?

Elabori la fibra

1. Inserisca il cavo flessibile nell'estrattore fino a 50-60mm fuori e spogli lo strato di forza del cavo

2. Premi il cavo spogliato nel morsetto, là sia 4points per chiudere la fibra a chiave

3. Striscia lo strato del rivestimento del cavo dall'inserzione l'estrattore longitudinale della fibra per spogliare il rivestimento della fibra. O l'estrattore di Miller di uso allinea del morsetto della fibra.

4. Controlli la fibra piegando circa la direzione 60°into se approvazione

5. Pulisca la fibra con il panno dell'alcool da 0°wipe e da 90°again

6. Metta il morsetto nel fissatore di lunghezza fino alla freccia su e la stampa all'estremità

7. Il piano di disposizione sulla scanalatura della mannaia della fibra, allinea all'estremità e poi tagliare la fibra

8. Infine la lunghezza della fibra sarà: 19.4mm e 29.4±0.1mm, vedono l'immagine

Assemblea

Controlli l'armadio nero

Inserisca la fibra con l'entrata di V fino alla curvatura della fibra, ma non più superiore a 1mm che l'entrata V

Tenga l'alloggio, rivestimento e la maschera allo stesso livello, decolla il commutatore.

Smontaggio

Monti la maschera ausiliaria, misura sul commutatore all'estremità destra

Sblocchi la fibra

Usi il convesso esclusivo per aprire la copertura, sblocchi le coperture

Aumento 15°to estrarre la fibra

Altri simili tipi:

Applicazione

• Ambienti dei locali
• Collegamenti allo scrittorio per gli ambienti di lan
• Quadri d'interconnessione
• Termine diretto dell'attrezzatura
• Fibra alle applicazioni casa/dell'abbonato (FTTH)
• Requisiti sostituzione/di riparazione
• Cavetti di prova dell'attrezzatura
