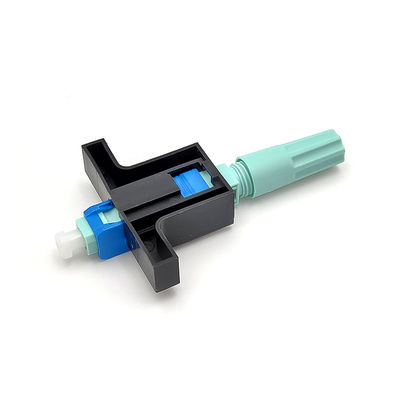

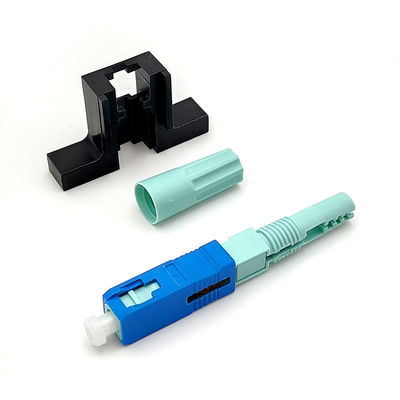

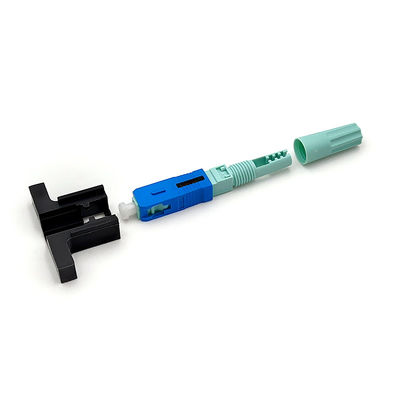

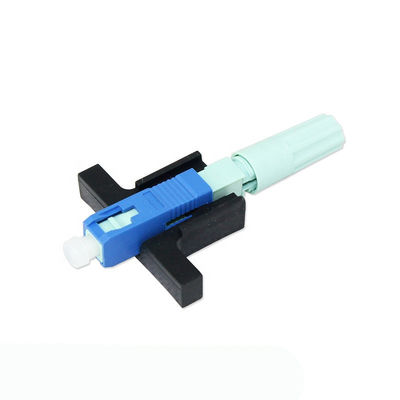

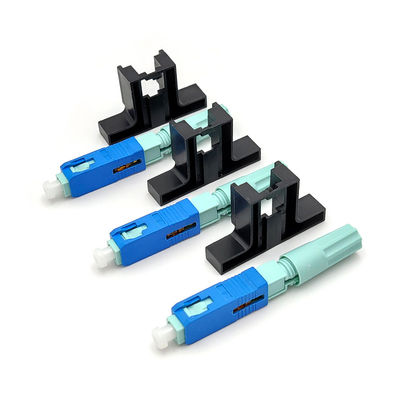

blu montabile sul posto del cavo piano di fibra ottica del connettore dello Sc UPC FTTX di 5G LX58

blu montabile sul posto veloce a fibra ottica del cavo piano del connettore Figure-8 dello Sc UPC di 5G FTTx 0.3dB LX58

Il connettore dell'Assemblea di The Field è una soluzione popolare per collegamenti ottici dentro le costruzioni e pavimenti per le applicazioni del CCTV & di lan e l'espansione di FTTH, si fornisce per essere il connettore della scelta in beneficiari, comuni, utilità & trasportatori alternativi. Lo Sc, il LC, o la st di FC possono essere di scegliere e provvedono a 250um a 900um e a 2.0mm, modo del diametro di 3.0mm il singolo. Il puntale può essere PC o APC.

Specificazione di Techanical

Informazioni del pacchetto:

• 1pc/plastic borsa, 100pcs/inner scatola, scatola interna 10pcs/contenitore di cartone

Struttura veloce del connettore:

Applicazione

• Ambienti dei locali
• Collegamenti allo scrittorio per gli ambienti di lan
• Quadri d'interconnessione
• Termine diretto dell'attrezzatura
• Fibra alle applicazioni casa/dell'abbonato (FTTH)
• Requisiti sostituzione/di riparazione
• Cavetti di prova dell'attrezzatura

Come utilizzare i connettori veloci?

Elabori la fibra

1. Inserisca il cavo flessibile nell'estrattore fino a 50-60mm fuori e spogli lo strato di forza del cavo

2. Premi il cavo spogliato nel morsetto, là sia 4points per chiudere la fibra a chiave

3. Striscia lo strato del rivestimento del cavo dall'inserzione l'estrattore longitudinale della fibra per spogliare il rivestimento della fibra. O l'estrattore di Miller di uso allinea del morsetto della fibra.

4. Controlli la fibra piegando circa la direzione 60°into se approvazione

5. Pulisca la fibra con il panno dell'alcool da 0°wipe e da 90°again

6. Metta il morsetto nel fissatore di lunghezza fino alla freccia su e la stampa all'estremità

7. Il piano di disposizione sulla scanalatura della mannaia della fibra, allinea all'estremità e poi tagliare la fibra

8. Infine la lunghezza della fibra sarà: 19.4mm e 29.4±0.1mm, vedono l'immagine

Assemblea

Controlli l'armadio nero

Inserisca la fibra con l'entrata di V fino alla curvatura della fibra, ma non più superiore a 1mm che l'entrata V

Tenga l'alloggio, rivestimento e la maschera allo stesso livello, decolla il commutatore.

Smontaggio

Monti la maschera ausiliaria, misura sul commutatore all'estremità destra

Sblocchi la fibra

Usi il convesso esclusivo per aprire la copertura, sblocchi le coperture

Aumento 15°to estrarre la fibra
