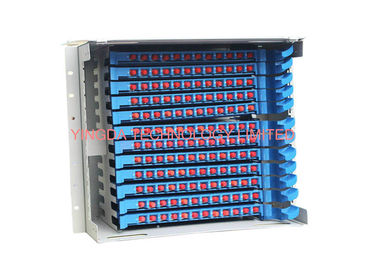

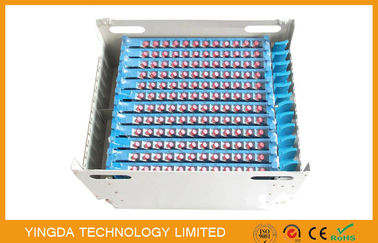

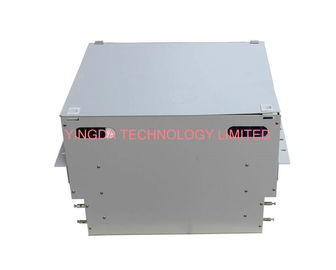

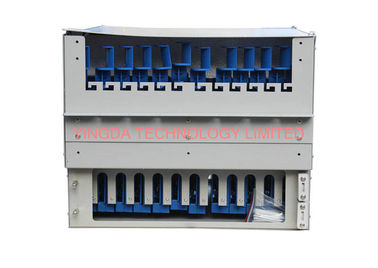

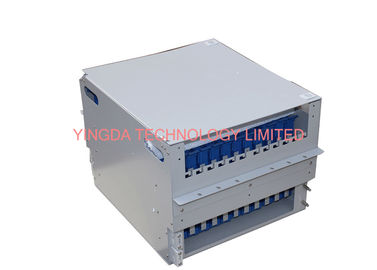

144 del centro FC dello Sc LC della st del connettore ODF di distribuzione della struttura del quadro d'interconnessione dell'unità della cassetta carico a fibra ottica completamente

La struttura di distribuzione di fibra ottica di ODF è telaio a 19 pollici standard, la capacità dal centro 12 a 96core,

alta densità, tutta la progettazione modulare. Questa scatola dell'unità fa la fibra che impiomba, lo stoccaggio del cavo a fibre ottiche, cavo

 la distribuzione in un insieme, ogni modulo fuso di distribuzione può essere estratta individualmente, soddisfa

il bisogno in funzione e a riposo dell'operazione della struttura.

La struttura di distribuzione ottica della grande capacità inoltre è la buona operazione, modulo fuso di distribuzione

possono essere FC installato, lo Sc, la st, il LC e molti altri adattatori ed è adatti a fibra comune

le trecce ottiche e la treccia del nastro, fornita di vassoio di fusione dell'unità della fibra integrato i 12 centri, possono

direttamente è saldato.

Parametri tecnici principali

1. Temperatura dell'ambiente: -5 ~+45°C
2. Relativamente umidità: ≤85% (+30°C)
3. Pressione atmosferica: 70~166 KPa
4. Attenuazione del connettore (intercambiabile e ripetizione): ≤0.5dB
5. Perdita di inserzione: ≤ 0.3dB
6. Attenuazione di riflessione: ≥ 60dB dell'APC; ≥ 50dB di UPC; ≥ 45dB del PC
7. Pressione fra il posto di protezione e la struttura di distribuzione ad alta tensione: ≥ 3000V (CC), 1min nessuna ripartizione, nessun arco
8. Resistenza di isolamento fra il posto di protezione e la struttura di distribuzione ad alta tensione: ≥ 100MΩ/500V (CC)
9. Precipitando a cascata il modulo di integrazione della giuntura di 12 porti, 12-144 il centro configurabile, il centro 12 per vassoio
10. Premendo l'adattatore di FC/SC/ST/LC, l'adattatore era di 30 gradi di disposizione, assicura la fibra di salto che piega radius≥40mm, ma anche può evitare gli occhi delle ustioni del laser.

Caratteristiche della struttura

• Fatto del piatto laminato a freddo di alta qualità e dello spruzzo elettrostatico di superficie, bello aspetto
• L'uso della porta discendente e laterale ha importato la serratura
• Il pannello dell'adattatore della barra può essere adattatori installati come: FC, Sc, st, LC, ecc
• Configure ha rinforzato il centro ed il sedile fisso del cavo, accessori completi

Vantaggio di prestazione

• Buona prestazione di sigillatura, configurazione flessibile, installazione rapida
• Fissi tre funzioni: la giuntura di fibra ottica, stoccaggio del cavo, distribuzione via cavo in un insieme
• L'operazione facile, messa a terra affidabile, protegge la sicurezza
• La protezione completa della fibra di salto, assicura il ≥ 40mm del raggio di piegamento
