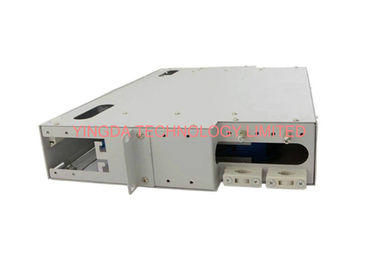

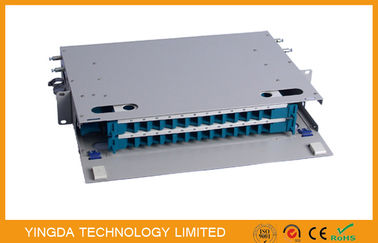

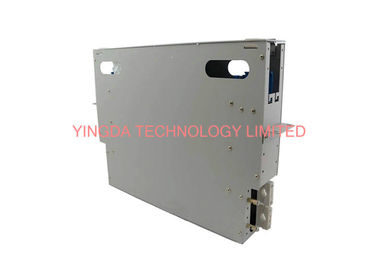

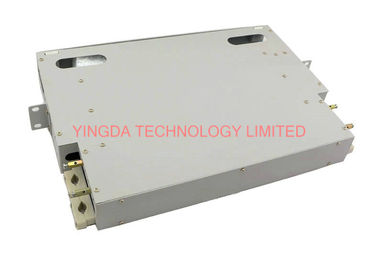

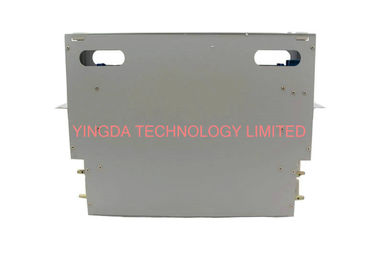

24 fibre - quadro d'interconnessione ottico 19", scatola di distribuzione via cavo dello Sc con materiale d'acciaio laminato a freddo

19 pollici 24 Fibre Fiber Optic Patch Panel, ODF 24 Port SC Cable Distribution Box

24Cores ODF telaio di distribuzione di fibra ottica è standard 19 "cassetto pollici, capacità 24Cores, è di alta densità, tutto il design modulare.distribuzione dei cavi in un unico set, ogni modulo di distribuzione fuso può essere estratto individualmente, soddisfare la necessità di funzionamento su e fuori del telaio.

L'impianto di distribuzione ottica di grande capacità è anche un buon funzionamento, il modulo di distribuzione fuso può essere installato con FC, SC, ST, LC e molti altri adattatori.ed è adatto per pigtail in fibra ottica comune e pigtail a nastro, dotato di un vassoio integrato a 12 nuclei per la fusione delle fibre, può essere saldato direttamente.

Principali parametri tecnici

1. Scaffale da 19 pollici per uso standard
2. Temperatura ambientale: -5 ~ +45°C
3. Umidità relativa: ≤ 85% (+30°C)
4. Pressione atmosferica:70~166 KPa
5. Attenuazione del connettore (intercambiabile e ripetuta): ≤ 0,5 dB
6. Perdita di inserimento: ≤ 0,3 dB
7. Perdita di ritorno: APC ≥ 60 dB; UPC ≥ 50 dB; PC ≥ 45 dB
8. Pressione tra il luogo di protezione contro l'alta tensione e il telaio di distribuzione: ≥ 3000V (DC),
9. 1 minuto senza guasto, senza arco
10. Resistenza di isolamento tra il luogo di protezione dell'alta tensione e il telaio di distribuzione: ≥
11. 100MΩ/500V (DC)
12. Con modulo di integrazione cascata di splice a 12 porte, configurabile da 12 a 144 core, 12 core
13. per vassoio
14. Clamping FC/SC/ST/LC adattatore, l'adattatore è stato 30 gradi disposizione, assicurarsi
15. Il raggione di piegatura della fibra salta ≥ 40 mm, ma può anche evitare che il laser bruci gli occhi.

Caratteristiche strutturali

• Prodotto da piastra laminata a freddo di alta qualità e la superficie spray elettrostatico, aspetto bello
• La chiusura verso il basso e la porta laterale utilizzano serratura importata
• Il pannello dell'adattatore a barra può essere installato adattatori come: FC, SC, ST, LC, ecc
• Configurazione del sedile fisso con core e cavi rinforzati, accessori completi

Vantaggio di prestazione

• Buone prestazioni di tenuta, configurazione flessibile, installazione rapida
• Impostare tre funzioni: la fusione della fibra ottica, lo stoccaggio del cavo, la distribuzione del cavo in un unico set
• Facile da usare, affidabile alla terra, protegge la sicurezza
• La protezione completa della fibra di salto, assicurare il raggio di piegatura ≥ 40mm

24 Core UNIT BOX pacchetto standard
