cassetto duplex scorrevole a 19 pollici ODF di LC del supporto di scaffale 1U del porto a fibra ottica del quadro d'interconnessione 12

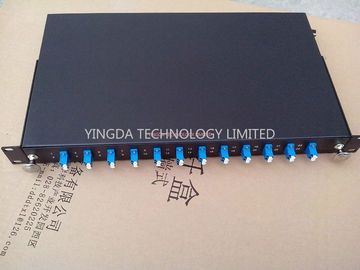

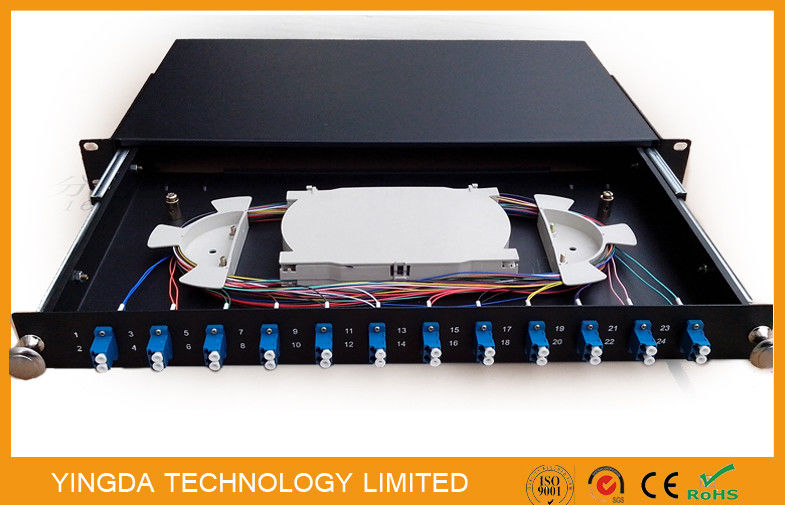

1U 19 pollici scaffale scorrevole montato Fibra ottica Patch Panel 12 Port LC Duplex Drawer ODF

Dettagli rapidi di 1U Rack Cabinet

• Montaggio standard da 19 pollici
• dimensione:480*250*1U o 480*300*1U

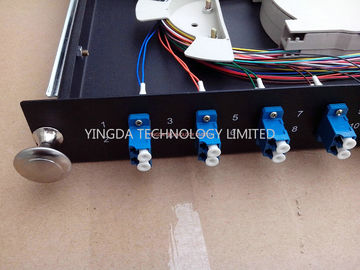

• 12pcs adattatori LC duplex
• Capacità massima: 24 nuclei

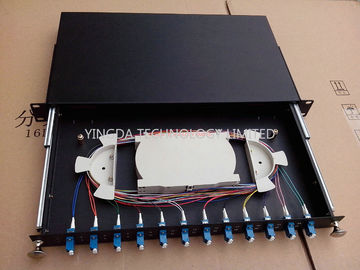

• vassoio scorrevole metallico per estrarre l'intero pannello interno

Il pannello di patch in fibra ottica è l'apparecchiatura ausiliaria per il cablaggio terminale in una rete di comunicazione di trasmissione in fibra ottica.

che è adatto per la fusione diretta del cavo ottico interno e per la connessione di rami e per proteggere la fibra.

Caratteristiche del pannello di patch in fibra ottica a 12 porte

1. Applicabile nella struttura standard di terminazione e 19'
2. Dislivello di metallo con barre su entrambi i lati per un'altezza di 1 U
3. Montaggio a scaffale in cornice di distribuzione ottica ODF
4. Adatto per gli adattatori FC,SC,ST,LC,E2000
5. Fogli di acciaio laminati a freddo, con spruzzo elettrostatico

24Core Fibra ottica patch panel Specifica

Accessorio standard:

tubo tampone, viti di montaggio, manicotto di protezione per refrigerazione, cravatta in nylon, cravatta per cavi, ecc.



Sviluppo di un'impresa
Possiamo aggiungere l'area di gestione del cavo anteriore per una migliore costruzione.
colore: bianco, nero.



Requisiti ambientali:

1. Non indicato per l' uso all' aperto, se necessario, occorre adottare misure di protezione.
2. Temperatura di lavoro: -25 °C a +40 °C
3. Temperatura di conservazione: da -25 a +55 °C
4. Umidità relativa: ≤ 85% (30°C)
5. Pressione atmosferica: 70 ~ 106 kPa
6. Vita utile: 20 anni

Proprietà meccaniche

1. Resistenza alla trazione:deve resistere a una resistenza alla trazione assiale non inferiore a 500N tra i cavi
2. la casella terminale e il cavo, e non meno di 5N tra la coda di cablaggio e la casella terminale.
3. Prova di compressione: ciascuna casella terminale del cavo deve essere in grado di resistere alla pressione statica verticale
4. una pressione non inferiore a 200 N.
5. Prova di torsione: la scatola terminale del cavo deve resistere all'angolo di torsione.


Proprietà elettriche

• Componente metallico della scatola del cavo in fibra ottica e nucleo di rinforzo metallico del cavo, componenti metallici del cavo e resistenza di isolamento del terreno
• resistenza all'isolamento:non deve essere inferiore a 2*104M ohm, tensione di prova: 500V (DC).
• resistenza della tensione: nessun guasto, nessun fenomeno di arco a 15Kv DC sotto 1min, nessun guasto, nessun fenomeno di arco.
