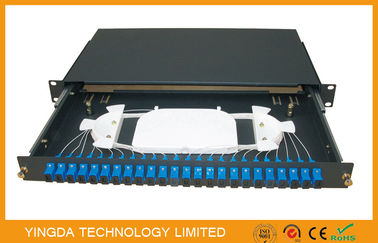

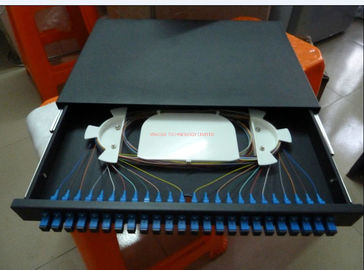

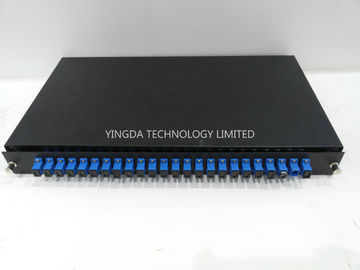

Porto a fibra ottica del quadro d'interconnessione della st ODF dello Sc FC LC 24/quadro d'interconnessione della rete

24 metalli a fibra ottica della st ODF dello Sc FC LC del quadro d'interconnessione del porto che fanno scorrere la lastra di vetro della toppa del cassetto hanno laminato a freddo l'acciaio

Il tipo quadro d'interconnessione del cassetto di Slding a fibra ottica è l'attrezzatura ausiliaria per collegamenti terminali in ottico

 rete di comunicazione della transmissione a fibra ottica, che è direttamente adatta a giuntura dell'interno del cavo ottico

e collegamento di ramo e protettivo la fibra.

Caratteristiche

• Applicabile nel termine e 19" nella struttura standard,
• Progettazione scorrevole del metallo
• supporto di scaffale nel telaio ottico ODF di distribuzione
• Adatto a FC, Sc, st, LC, adattatori E2000
• Lamiera di acciaio laminata a freddo, con la spruzzatura elettrostatica
• Dimensione della scatola: 430*250*1U disponibile, dato che ha costato i risparmi.

Struttura del quadro d'interconnessione

Il contenitore terminale di cavo è composto di 3parts: inscatoli il corpo, le componenti interne, connettore di fibra ottica

protettore.

1. Coperture del corpo della scatola

Shell è conveniente da aprirsi ed installare, abbia dispositivo al suolo ad alta tensione per le componenti del metallo.

2. Componenti interne.

Supporto del A.: il corpo della struttura interna, usato per il supporto interno;

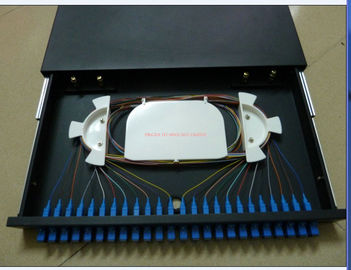

B. Vassoio della giuntura: per immagazzinare connettore di fibra ottica, i pezzi di protezione e la fibra restante, rimanere

il ≥ di fibra ottica1.6m, il ≥37.5mm di lunghezza del raggio di curvatura, inoltre ha osservazione per identificare la fibra;

C.: dispositivo fisso: per riparare il conduttore ottico, rinforzi la treccia dei collegamenti e del membro.

Parti di protezione dei connettori a fibra ottica: ghiandola della gomma del cavo e della manica

Specificazione

Requisiti ambientali:

L'uso all'aperto non adatto, se necessità di usare, dovrebbe approntare i provvedimenti cautelari.

Proprietà materiali

I materiali a fibra ottica del quadro d'interconnessione è resistenza della corrosione, proprietà fisiche e chimiche stabili;

 tutto il materiale deve essere compatibile ed è compatibile con la guaina ottica della treccia dei collegamenti e del conduttore.

Per impedire la corrosione e l'altro danno elettrico, questi materiali devono essere compatibili con l'altro

attrezzatura utilizzata nel quadro d'interconnessione

1.  Se l'uso del quadro d'interconnessione che costruisce la plastica, la sua prestazione di combustione sarà nell'accordo

 con la prova di A GB/T5169.7, la prova dura 30s.

2. i materiali di fibra ottica di uso del protettore di potenziamento del connettore ed il riempitore caldo della temperatura della colata

non sia di meno del °C 120, la temperatura ammorbidente termica sarà non di meno del °C 90, può essere usato dentro

una temperatura di 25 ~+40°C.

3. tutti i materiali dovrebbero essere non tossici, non corrosivi, sulle sanità e sull'altro elemento dell'attrezzatura

effetti collaterali.

L'aspetto completerà la forma, nessuna sbavatura, nessun bolle, nessun crepe ed i vuoti, deformanti, impurità

difetti. Tutto il colore del fondo dovrebbe essere uniformemente continuo. Bello aspetto e

la costruzione conveniente, la perdita bassa di attenuazione, struttura ragionevole, il centro di rinforzo è riparata dentro

la scatola terminale, la guaina ha messa a terra, adatta a cavo a nastro a fibra ottica ed a cavo dell'interno.

Progettazione unica, scaffale a 19 pollici o supporto della parete.

Proprietà meccaniche

Resistenza alla trazione: dovrebbe resistere alla resistenza alla trazione assiale non più di meno di 500N fra il terminale del cavo

inscatoli ed il cavo e non di meno che 5N fra la treccia dei collegamenti e la scatola terminale.

Prova di compressibilità: il contenitore terminale ciascuno di cavo dovrebbe potere resistere alla pressione statica verticale

non di meno che 200N.

Prova di torsione: il contenitore terminale di cavo dovrebbe potere resistere all'angolo di torsione.
