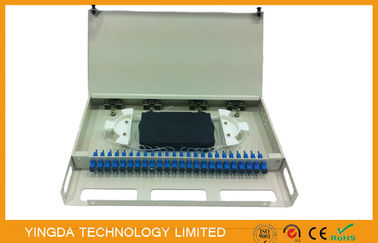

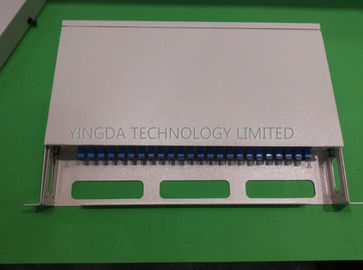

Quadro d'interconnessione di fibra del porto di simplex 24 dello Sc per la rete di FTTH FTTX FTTB ODN PON

12 il quadro d'interconnessione del supporto di scaffale dello Sc FC dei porti, 24 Port il quadro d'interconnessione a fibra ottica a 19 pollici

19" quadro d'interconnessione a fibra ottica standard del supporto di scaffale è l'attrezzatura ausiliaria per collegamenti terminali dentro

rete di comunicazione di fibra ottica della trasmissione, che è adatta a giuntura dell'interno del cavo ottico

direttamente e collegamento di ramo e protettivo la fibra.

Caratteristiche

• Applicabile nel termine e 19" nella struttura standard

• Scatola terminale di fibra ottica del cassetto fittizio

• supporto di scaffale nel telaio ottico ODF di distribuzione
• Adatto a FC, Sc, st, LC, adattatori E2000
• Lamiera di acciaio laminata a freddo, con la spruzzatura elettrostatica
• Dimensione della scatola: 430*300*1U
• capacità massima; duplex dello Sc di 48Cores 1U

• Aspetto artistico, facile per l'incollatura dei segni.

Struttura del quadro d'interconnessione

Comprenda 3 parti: inscatoli il corpo, le componenti interne, protettore di fibra ottica del connettore.

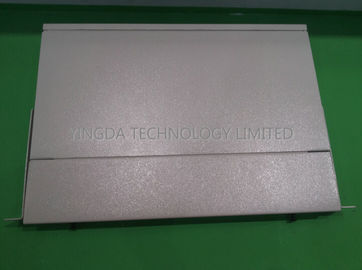

1. Inscatoli le coperture del corpo

conveniente aprirsi ed installare, hanno dispositivo al suolo ad alta tensione per le componenti del metallo.

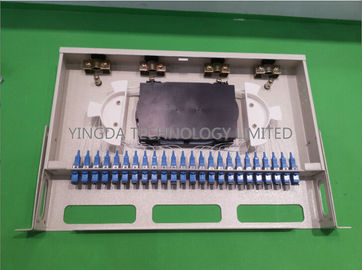

2. Componenti interne pricipalmente 3 oggetti:

Supporto del A.: il corpo della struttura interna, usato per il supporto interno;

B. Vassoio della giuntura: per immagazzinare connettore di fibra ottica, i pezzi di protezione e la fibra restante,

i length≥1.6m di fibra ottica restanti, il ≥37.5mm del raggio di curvatura, inoltre hanno osservazione per identificare la fibra;

C.: dispositivo fisso: per riparare il conduttore ottico, rinforzi la treccia dei collegamenti e del membro.

Parti di protezione dei connettori a fibra ottica: ghiandola della gomma del cavo e della manica

Specificazione

Requisiti ambientali:

L'uso all'aperto non adatto, se necessità di usare, dovrebbe approntare i provvedimenti cautelari.

Temperatura di lavoro: °C -25 - +40

Temperatura di stoccaggio: - °C 25 - +55

Umidità relativa: ≤85%(°C)30

Pressione atmosferica: 70 ~ 106kPa

Tempo di impiego: 20 anni

Proprietà materiali

I materiali a fibra ottica del quadro d'interconnessione è resistenza della corrosione, proprietà fisiche e chimiche stabili;

 tutto il materiale deve essere compatibile ed è compatibile con la guaina ottica della treccia dei collegamenti e del conduttore.

Per impedire la corrosione e l'altro danno elettrico, questi materiali devono essere compatibili con l'altro

attrezzatura utilizzata nel quadro d'interconnessione

1.  Se l'uso del quadro d'interconnessione che costruisce la plastica, la sua prestazione di combustione sarà nell'accordo

 con la prova di A GB/T5169.7, la prova dura 30s.

2. i materiali di fibra ottica di uso del protettore di potenziamento del connettore ed il riempitore caldo della temperatura della colata

non sia di meno del °C 120, la temperatura ammorbidente termica sarà non di meno del °C 90, può essere usato dentro

una temperatura di 25 ~+40°C.

3. tutti i materiali dovrebbero essere non tossici, non corrosivi, sulle sanità e sull'altro elemento dell'attrezzatura

effetti collaterali.

L'aspetto completerà la forma, nessuna sbavatura, nessun bolle, nessun crepe ed i vuoti, deformanti, impurità

difetti. Tutto il colore del fondo dovrebbe essere uniformemente continuo. Bello aspetto e

la costruzione conveniente, la perdita bassa di attenuazione, struttura ragionevole, il centro di rinforzo è riparata dentro

la scatola terminale, la guaina ha messa a terra, adatta a cavo a nastro a fibra ottica ed a cavo dell'interno.

Progettazione unica, scaffale a 19 pollici o supporto della parete.

Proprietà meccaniche

Resistenza alla trazione: dovrebbe resistere alla resistenza alla trazione assiale non più di meno di 500N fra il terminale del cavo

inscatoli ed il cavo e non di meno che 5N fra la treccia dei collegamenti e la scatola terminale.

Prova di compressibilità: il contenitore terminale ciascuno di cavo dovrebbe potere resistere alla pressione statica verticale

non di meno che 200N.

Prova di torsione: il contenitore terminale di cavo dovrebbe potere resistere all'angolo di torsione.

Proprietà elettriche

La componente ed il cavo del metallo del contenitore di cavo a fibre ottiche metal il rafforzamento il centro, le componenti del metallo del cavo e della resistenza di isolamento al suolo

resistenza di isolamento:

dovrebbe essere niente di meno che 2*104M l'ohm, tensione di prova: 500V (CC).

 forza di tensione:

nessuna ripartizione, nessun fenomeno dell'arco 15Kv a CC sotto 1min, nessuna ripartizione, nessun fenomeno dell'arco.
