Figura 8 cavo d'acciaio autosufficiente GYXTC8Y di Wire Optical Fiber del messaggero

MOQ:	2 CHILOMETRI
prezzo:	Negoziabile
Imballaggio standard:	2km/tamburo di legno

Informazioni dettagliate

Descrizione del prodotto

Valutazioni e recensioni

Informazioni dettagliate

Luogo di origine

CINESE

Marca

YINGDA

Certificazione

ISO,SGS

Numero di modello

GYXTC8Y

Cappotto a cavo:

Materiale della guaina:

Numero di fibre:

1core, 2core,… 12core

Dimensione del cavo:

3.5*6.5mm

Applicazione:

Supporto aereo di FTTH, condotta, sepolta, conduttura, metropolitana

Membro della forza:

Acciaio

Evidenziare:

Cavo a fibre ottiche della guaina del PE

Cavo a fibre ottiche del filo di acciaio

Cavo a fibre ottiche di GYXTC8Y

Descrizione del prodotto

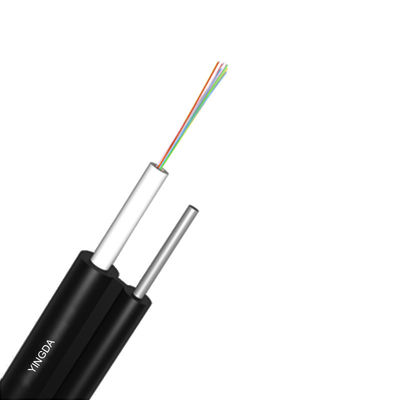

Figura 8 Cavo in fibra ottica a filo messaggero di acciaio autoportante GYXTC8Y

Le fibre sono posizionate in un tubo di plastica ad alto modulo, riempito con un composto di riempimento resistente all'acqua per tenere la fibra in posizione.e adatto per applicazioni all'aperto, e poi con una guaina esterna in PE per proteggerlo dalla rottura o dal tirare male.per mantenere una resistenza alla trazione sufficiente.

Applicazione di cavi a goccia di fibra

La presente specifica copre i requisiti generali del cavo ottico a tubo centrale autoportante per il montaggio aereo di cui alla figura 8.

Caratteristiche

La resistenza non metallica ha un'eccellente capacità anti-elettromagnetica
Progettazione di tubi sciolti comprovata per buone prestazioni
Eccellenti caratteristiche meccaniche e ambientali
Buona flessibilità e prestazioni di piegatura
Piccolo diametro esterno, peso leggero, facile da installare

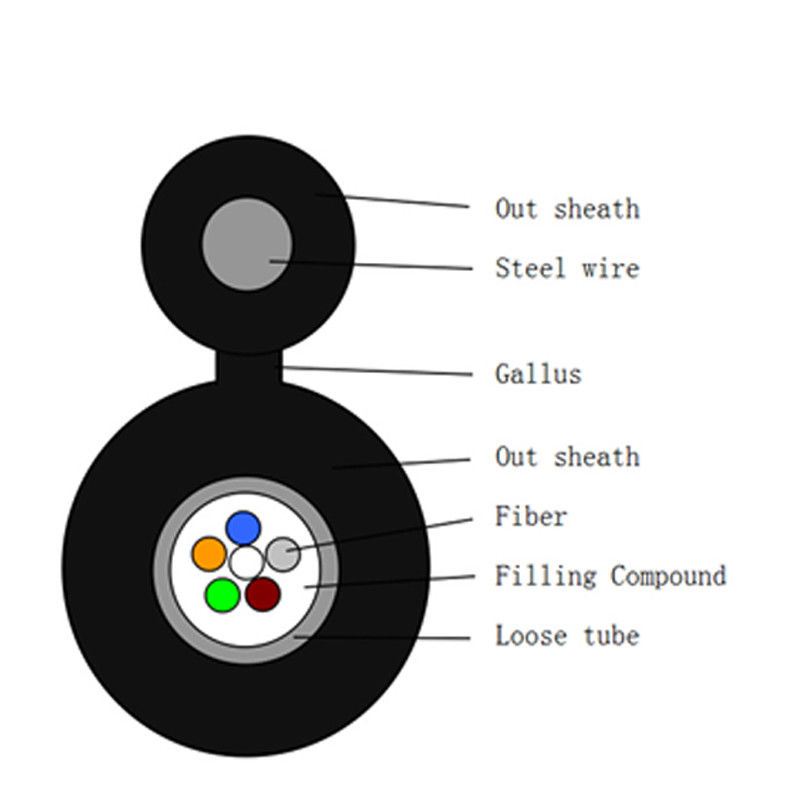

Struttura del cavo

Tipo di cavo	GYXTC8Y
Numero di fibre	2~12 nuclei
Barriera di umidità	Sistema di blocco dell'acqua
Membro della forza centrale	materiale	FRP
Membro della forza centrale	diametro	1.4 mm
Membro della forza mentale	materiale	Fabbricazione a partire da fili di acciaio galvanizzato
Membro della forza mentale	diametro	1.2 mm
Tubo sciolto	materiale	PBT
Tubo sciolto	diametro	F2.0 mm
Riempimento dei cavi	materiale	Miscela di riempimento dei cavi
Involucro esterno	materiale	PE
Involucro esterno	diametro	10,70 ± 0,2 mm

Codice colore della fibra

Numero di fibre per tubo 8cori	1	2	3	4	5	6
	Blu	Arancione	Verde	Marrone	Grigio	Bianco
	7	8	9	10	11	12
	Rosso	Nero	Giallo	Viola	Rosa	Acqua

Caratteristiche meccaniche del cavo

nucleo	Diametro del cavo	peso
Da 2 a 24 nuclei	3.2 * 6,5 mm	55 ± 5 kg/km
Radius di piegatura min ((mm)	A lungo termine	10D
Min Curvatura Radio (mm)	A breve termine	20D
Min autorizzato Resistenza alla trazione ((N)	A lungo termine	600
Min autorizzato Resistenza alla trazione ((N)	A breve termine	1500
Carico di schiacciamento (N/100 mm)	A lungo termine	600
Carico di schiacciamento (N/100 mm)	A breve termine	1500
Operazione temperatura (°C)	-40+70
Installazione temperatura ((°C)	-15 + 60

Caratteristiche delle fibre

Tipo di fibra		Unità	SM G652	SM G652D	MM 50/125	MM 62.5/125	MM OM3-300
Condizione		nm	1310/1550	1310/1550	850/1300	850/1300	850/1300
Attenuazione		dB/km	≤	≤	≤	≤ 3,0/1.0	≤ 3,0/1.0
Attenuazione		dB/km	0.36/0.23	0.34/0.22	30,010	- Cosa?	- Cosa?
Dispersione	1550 nm	Ps/(nm*km)	- Cosa?	≤ 18	- Cosa?	- Cosa?	Depressione
Dispersione	1625 nm	Ps/(nm*km)	- Cosa?	≤ 22	- Cosa?	- Cosa?
Larghezza di banda	850 nm	MHZ.KM	- Cosa?	- Cosa?	¥400	¢160	Larghezza di banda
Larghezza di banda	1300 nm	MHZ.KM	- Cosa?	- Cosa?	¥800	¥ 500
lunghezza d'onda di dispersione zero		nm	1300-1324	¥1302, ≤ 1322	- Cosa?	- Cosa?	¥ 1295, ≤ 1320
Pendiente di dispersione zero		nm	≤ 0.092	≤ 0.091	- Cosa?	- Cosa?	- Cosa?
PMD Fibra individuale massima			≤ 0.2	≤ 0.2	- Cosa?	- Cosa?	≤ 0.11
Valore del collegamento di progettazione PMD		Ps(nm2*k m)	≤ 0.12	≤ 0.08	- Cosa?	- Cosa?	- Cosa?
Lunghezza d'onda di taglio della fibra λc		nm	¢ 1180, ≤ 1330	¥1180, ≤ 1330	- Cosa?	- Cosa?	- Cosa?
Taglio del cavo lunghezza d'onda λcc		nm	≤ 1260	≤ 1260	- Cosa?	- Cosa?	- Cosa?
MFD	1310 nm	- Sì.	9.2+/-0.4	9.2+/-0.4	- Cosa?	- Cosa?	- Cosa?
MFD	1550 nm	- Sì.	10.4+/-0.8	10.4+/-0.8	- Cosa?	- Cosa?	- Cosa?
Numerico Apertura (NA)			- Cosa?	- Cosa?	0.200+/ - Zero.015	0.275 +/- 0. 015	0.200+/-0 .015
Passo (media di bidirezionale) misurazione)		dB	≤ 0.05	≤ 0.05	≤ 0.10	≤ 0.10	≤ 0.10
Irregolarità sulla fibra lunghezza e punto		dB	≤ 0.05	≤ 0.05	≤ 0.10	≤ 0.10	≤ 0.10

Discontinuità
Differenze di scattering coefficiente	dB/km	≤ 0.05	≤ 0.03	≤ 0.08	≤ 0.10	≤ 0.08
Uniformità dell'attenuazione	dB/km	≤ 0.01	≤ 0.01
Diametro del nucleo	- Sì.			50+/1.0	62.5+/-2.5	50+/1.0
Diametro del rivestimento	- Sì.	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1
Non circolarità del rivestimento	%	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.0
Diametro del rivestimento	- Sì.	242+/-7	242+/-7	242+/-7	242+/-7	242+/-7
Rivestimento/cappannotto errore concentrico	- Sì.	≤ 12.0	≤ 12.0	≤ 12.0	≤ 12.0	≤ 12.0
Rivestimento non circolare	%	≤ 6.0	≤ 6.0	≤ 6.0	≤ 6.0	≤ 6.0
Errore di conentricità del nucleo/rivestimento	- Sì.	≤ 0.6	≤ 0.6	≤ 1.5	≤ 1.5	≤ 1.5
Curl ((radius)	- Sì.	≤ 4	≤ 4	- Cosa?	- Cosa?	- Cosa?

Informazioni sul pacchetto

1.Materiale di imballaggio: tamburo di legno

2. Lunghezza di imballaggio: 2 km, 3 km, 4 km o personalizzato.

3. personalizzare: logo, numero della parte, lunghezza, materiale, colore della fibra, ecc.
