Dettagli dei prodotti

Casa prodotti

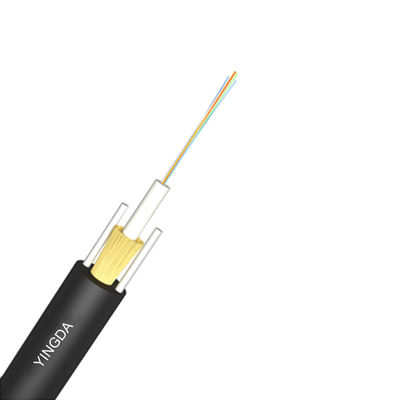

Non metropolitana sciolta centrale del metallo all'aperto intorno a cavo 7.2mm GYFXTY

Name: Non metropolitana sciolta centrale del metallo all'aperto intorno a cavo 7.2mm GYFXTY
Brand: YINGDA TECHNOLOGY LIMITED
SKU: GYFXTY
Price: 29.18 USD
Availability: InStock

Marchio:	YINGDA
Numero di modello:	GYFXTY
MOQ:	2 CHILOMETRI
prezzo:	Negoziabile

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

ISO,SGS

Rivestimento del cavo:

nero

Materiale della guaina:

Numero di fibre:

i 4 centri

Dimensione del cavo:

7,2 mm

Applicazione:

FTTH aereo, condotta

Membro di forza:

FRP, filato del aramid

Imballaggi particolari:

2km/tamburo di legno

Evidenziare:

Cavo rotondo all'aperto della metropolitana sciolta

Cavo sciolto 7.2mm della metropolitana

Cavo sciolto della metropolitana di GYFXTY

Descrizione del prodotto

Metropolitana sciolta centrale del metalloide all'aperto intorno a cavo 7.2mm GYFXTY

Le fibre sono posizionate in un tubo sciolto fatto di alta plastica del modulo. I tubi sono riempiti di composto di riempimento resistente all'acqua. Esterno il tubo sciolto di PBT, là è filato del aramid (il Kevlar) per il membro di forza ed il membro di forza parallelo di due FRP è disposto ad entrambi i due lati. Il cavo è completato con una guaina del polietilene (PE).

Applicazione

Supporto o condotta aereo

Caratteristiche

Buona prestazione di temperatura e meccanica.
Tubo sciolto ad alta resistenza che è idrolisi resistente.
Composto speciale del materiale da otturazione del tubo assicurare una protezione critica di fibra.
Schiacci la resistenza e la flessibilità.
FRP assicurano la resistenza alla trazione.
Installazione di diametro basso, leggera ed amichevole.

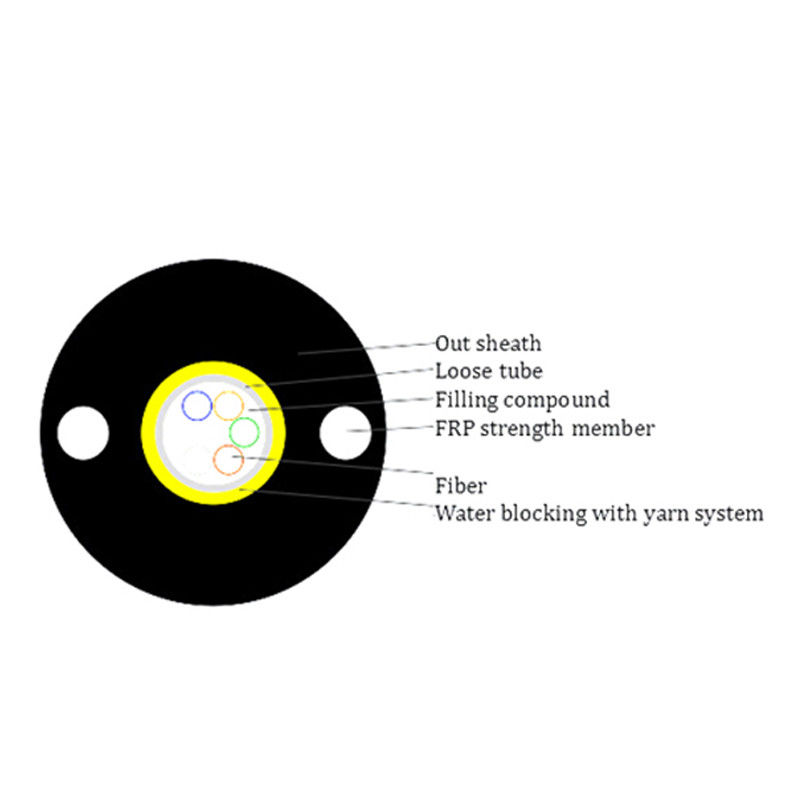

Struttura del cavo

Tipo di cavo	GYFXTY
Numero di fibra	2~24core
Barriera dell'umidità	Nastro di didascalia dell'acqua
Tubo sciolto	materiale	PBT
	diametro	Ф2.2 (esterno/interno)
Metropolitana-riempimento	Compoun del materiale da otturazione della metropolitana
Membro di forza	materiale	FRP
	diametro	2 pc
Guaina esterna	materiale	PE
	diametro	1.8±0.2mm

Colore della fibra

Numero di fibra per tubo 8cores	1	2	3	4	5	6
	Blu	Arancia	Verde	Brown	Grigio	Bianco
	7	8	9	10	11	12
	Rosso	Nero	Giallo	Viola	Rosa	Acqua
Il colore 13~24 sarà segnato con un elemento tracciante nero. Per colore nero non non abbia bisogno dell'elemento tracciante nero contrassegnato, userà il colore della natura invece.

Caratteristica meccanica del cavo

il centro	Diametro del cavo	peso
2~24	7.2mm	45±2kg/km
Min Bending Radius (millimetri)	Lungo termine	10D
Min Bending Raggio (millimetri)	A breve termine	20D
Permissibile minimo Resistenza alla trazione (N)	Lungo termine	500
Permissibile minimo Resistenza alla trazione (N)	A breve termine	1200
Carico massimo (N/100mm)	Lungo termine	300
Carico massimo (N/100mm)	A breve termine	1000
Operazione temperatura (℃)	-40+70
Installazione temperatura (℃)	-20+60

Caratteristica della fibra

Stile della fibra		Unità	MP G652	MP G652D	Millimetro 50/125	Millimetro 62.5/125	Millimetro OM3-300
Circostanza		nanometro	1310/1550	1310/1550	850/1300	850/1300	850/1300
Attenuazione		dB/km	≤	≤	≤	≤3.0/1.0	≤3.0/1.0
Attenuazione		dB/km	0.36/0.23	0.34/0.22	3.0/1.0	----	----
Dispersione	1550nm	Ps/(nm*km)	----	≤18	----	----	Dispresion
Dispersione	1625nm	Ps/(nm*km)	----	≤22	----	----
Larghezza di banda	850nm	MHZ.KM	----	----	≧400	≧160	Larghezza di banda
Larghezza di banda	1300nm	MHZ.KM	----	----	≧800	≧500
Lunghezza d'onda zero della dispersione		nanometro	1300-1324	≧1302, ≤1322	----	----	≧ 1295, ≤1320
Pendio zero della dispersione		nanometro	≤0.092	≤0.091	----	----	----
PMD singolo Fibr massimo			≤0.2	≤0.2	----	----	≤0.11
Valore di collegamento di progettazione di PMD		Ps (nm2*k m)	≤0.12	≤0.08	----	----	----
Λc di lunghezza d'onda di taglio della fibra		nanometro	≧ 1180, ≤1330	≧1180, ≤1330	----	----	----
Taglio del cavo λcc di lunghezza d'onda		nanometro	≤1260	≤1260	----	----	----
Microfarad	1310nm	um	9.2+/-0.4	9.2+/-0.4	----	----	----
Microfarad	1550nm	um	10.4+/-0.8	10.4+/-0.8	----	----	----
Numerico Apertura (Na)			----	----	0,200+/ -0,015	0.275+/-0. 015	0.200+/-0 .015
Punto (media di bidirezionale misura)		dB	≤0.05	≤0.05	≤0.10	≤0.10	≤0.10
Irregolarità sopra fibra lunghezza e punto		dB	≤0.05	≤0.05	≤0.10	≤0.10	≤0.10

Discontinuità
Backscatter di differenza coefficiente	dB/km	≤0.05	≤0.03	≤0.08	≤0.10	≤0.08
Uniformità di attenuazione	dB/km	≤0.01	≤0.01
Dimater del centro	um			50+/-1.0	62.5+/-2.5	50+/-1.0
Diametro del rivestimento	um	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1
Non circolarità del rivestimento	%	≤1.0	≤1.0	≤1.0	≤1.0	≤1.0
Diametro ricoprente	um	242+/-7	242+/-7	242+/-7	242+/-7	242+/-7
Rivestimento/fringuello concentrico errore	um	≤12.0	≤12.0	≤12.0	≤12.0	≤12.0
Ricoprire non circolarità	%	≤6.0	≤6.0	≤6.0	≤6.0	≤6.0
Il centro/errore conentricity del rivestimento	um	≤0.6	≤0.6	≤1.5	≤1.5	≤1.5
Ricciolo (raggio)	um	≤4	≤4	----	----	----

Pacchetto

materiale 1.Packing: Tamburo di legno

lunghezza 2.Packing: di lunghezza standard di cavo sia di 2 chilometri. L'altra lunghezza di cavo è inoltre disponibile se richiesto dal cliente
