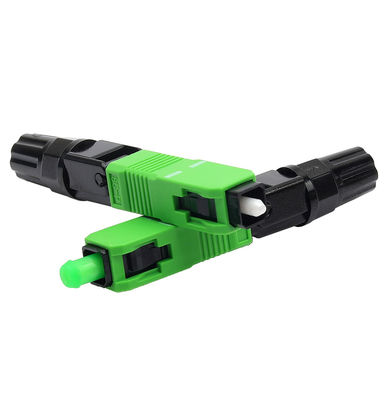

1 connettore rapido montabile sul posto della giuntura dello Sc APC FTTH GPON del connettore del centro

1 connettore installabile a campo centrale SC APC FTTH GPON Quick Splice Connector

1Core SC APC FTTH GPON Field Mechanical Cold Splice Connector Green Installazione rapida PEI

Il connettore veloce a fibra ottica è un tipo di connettore che può risolvere il problema del cablaggio a lunga distanza e della fibra per il progetto domestico, rende le terminazioni di fibra veloci,facile e affidabile e fare terminazioni senza problemi e non richiedono epoxi, senza lucidatura, senza splicing, senza riscaldamento e può raggiungere parametri di trasmissione eccellenti simili alla tecnologia standard di lucidatura e splicing.I connettori pre-puliti sono principalmente applicati ai cavi FTTH nei progetti FTTH, direttamente nel sito dell'utente finale.

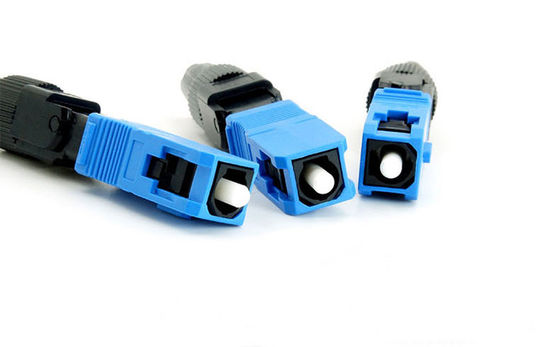

SC UPC 60MM Assemblea del connettore rapido SC APC 55MM Assemblea del connettore rapido

Per il cavo a goccia di 2*3 mm Per il cavo rotondo di 0,9 mm

Connettore SC installabile sul campoParametro tecnico:

- Sì.

Assicurazione della qualità Connettore SC installabile sul campo:

Quattro volte di macinatura e due volte di controllo qualità

Fase 1: macinatura a 30um

Fase 2: macinazione in 9um

Fase 3: 1 um di macinatura

Fase 4: lucidatura trasparente

Fase 5: rilevamento delle estremità della fibra ottica

Fase 6: rilevamento delle perdite di inserimento e di ritorno

Connettore SC installabile sul campoCaratteristiche

• Ogni ferrule è stata testata entro 0,5 dB di perdita di inserimento, raggiungendo lo standard TELECOM;
• Adottare ferrule in ceramica di classe Three Circle A, migliora la stabilità del prodotto, riducono le perdite e riducono le variazioni;
• Produzione su larga scala, tecnologia matura, eccellente, che garantisce la qualità dei connettori;
• ha una grande praticità e può essere riutilizzato più di 15 volte;
• prestazioni di funzionamento stabili, basse perdite di inserimento, bassi costi di utilizzo, basso tasso di manutenzione e velocità di installazione rapida;

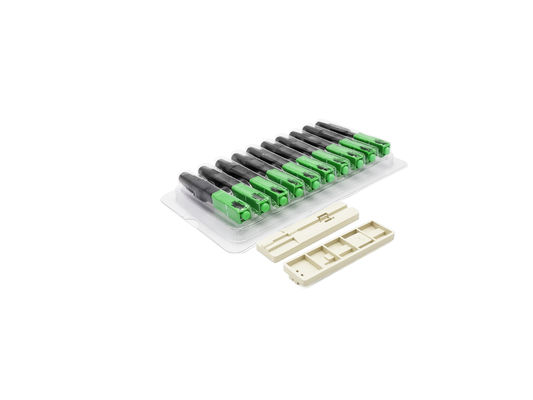

• Ogni 100 pezzi saranno dotati di un dispositivo di fissaggio di lunghezza di 1pc;
• Progettazione della struttura umanizzata: impostazione predefinita del punto limite del cavo di caduta al bagagliaio e generazione automatica di una piccola micro curvatura in base alla corretta lunghezza di taglio del prodotto (cfr. figura sotto).La micro curva indica che la fibra ottica è stata in buon contatto con la fibra ottica incorporata, e la micro curva deve esistere, ma non troppo grande, altrimenti la perdita durante il periodo sarà influenzata.

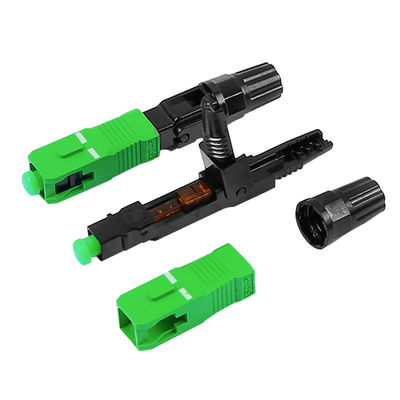

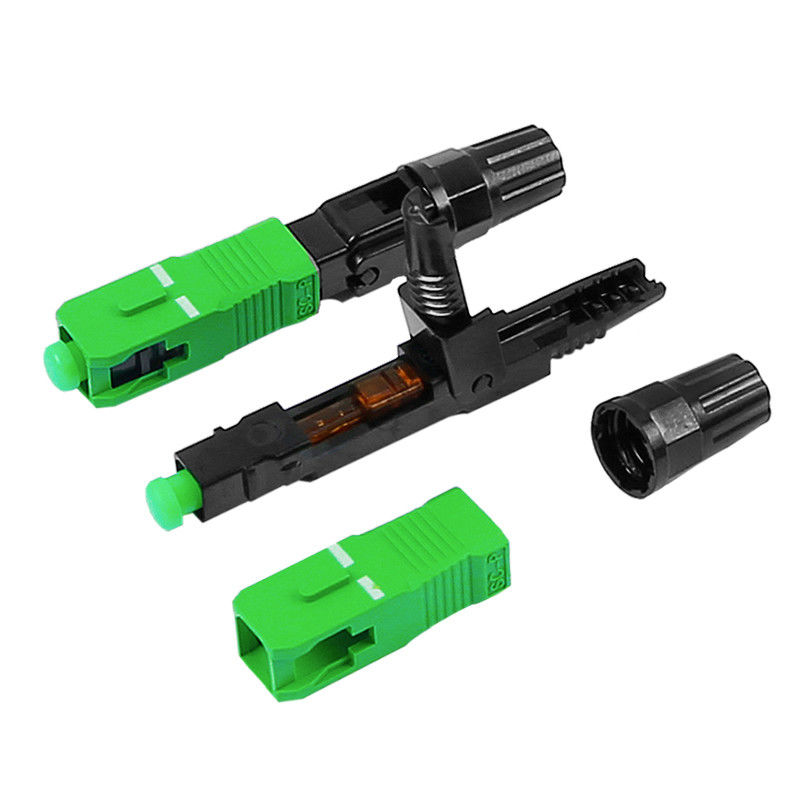

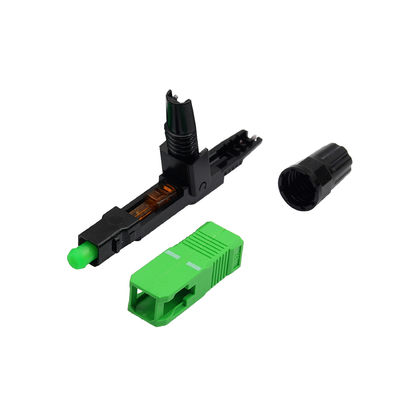

Schema strutturale dei connettori di cavi in fibra SC

Qual è la differenza tra caratteri lunghi e corti?

Esistono 55mm e 60mm. Il tipo lungo è piatto per posizionare il cavo e il tipo corto è verticale per posizionare il cavo

connettore in fibra SCApplicazione:

Rete a banda larga del campus, Fibra domestica, TV a banda larga limitata, banda larga intelligente, Fibra all'edificio

Linea di produzione del connettore di assemblaggio rapido SC

Collegamento installabile sul campoInformazioni sulla confezione:

100 pezzi per ogni scatola interna, 1000 pezzi per scatola di cartone,

Come utilizzare?

L'operazione è semplice, inserisci la fibra ottica al punto limite, genera automaticamente una piccola quantità di piegatura, tieni il tuo radiano, non raddrizzare,prima avvitare il dado e poi bloccare l'interruttore.

Passo 1: togliere il boot e metterlo nel cavo di caduta

Passo 2: togliere la guaina del cavo a caduta di 5 cm con lo stripper per i cavi a caduta

Passo 3: raschiare il rivestimento fuori del fissatore di lunghezza con pinze Miller

Passo 4: pulire il nucleo della fibra con un panno di polvere

Passo 5: tagliare il nucleo con un taglia-piatti

Passo 6: inserire il nucleo di fibra nel connettore veloce per resistere al nucleo incorporato

Passo 7: utilizzare il boot sul cavo di caduta per fissare il cavo
