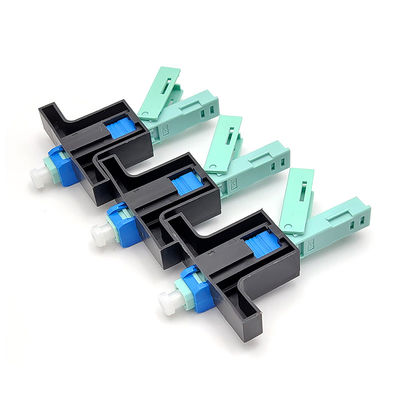

Modo montabile sul posto di plastica di singolo modo del connettore 5G 4G dello Sc UPC multi

Modo veloce di fibra ottica del connettore 5G 4G di Termiantion dell'Assemblea del giacimento dello Sc UPC del cavo flessibile 2x3mm di FTTH singolo

Il connettore veloce di SC/APC è fabbrica pre-lucidata, connettori montabili sul posto che completamente eliminano l'esigenza della mano che lucida nel campo. La tecnologia collaudata della giuntura meccanica assicurando l'allineamento della fibra di precisione, una fabbrica pre-ha fenduto il troncone della fibra e un'associazione d'accoppiamento privata del gel offrire un termine con poche perdite immediato alle fibre ottiche monomodali o miste.

Specificazione

Informazioni del pacchetto:

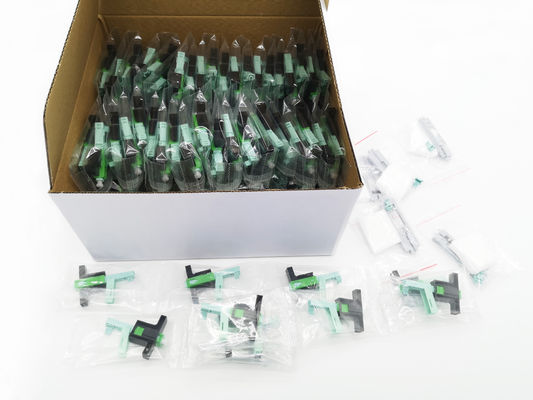

1pc/plastic borsa, 100pcs/inner scatola, scatola interna 10pcs/contenitore di cartone

Dettagli del prodotto:

Questa plastica della struttura della C-scanalatura di uso veloce del connettore non o metallo ceramica, perdita di inserzione: il ≤0.2dB medio, MAX≤0.4dB, attenuazione di riflessione: ≥50dB.

Nessun bisogno a resina epossidica o lucidato, montabile sul posto, fibra incastonata fabbrica

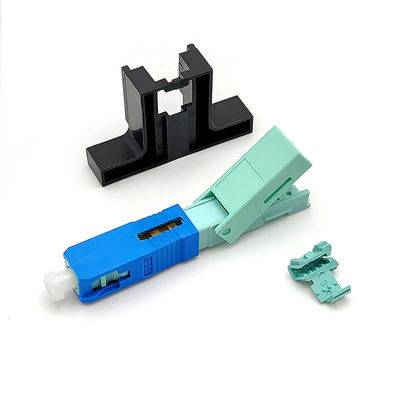

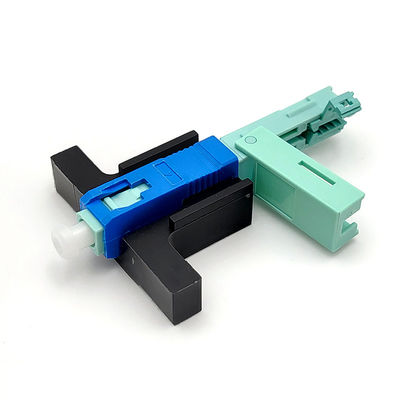

Questo connettore è Sc/UPC, il tipo della copertura, la lunghezza totale 53mm, avrà manuale inglese dell'utente con la spedizione.

Applichi a 2mm* cavo flessibile piano di 2.0*1.6mm o di 3mm, che hanno maschera della correzione. per tenere il cavo allo stivale per entrambi i tipi di cavi.

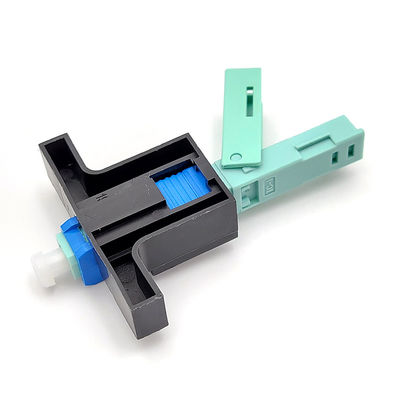

Lo stivale è vibrazione su e giù tipo progettazione, c'è il nero riapre lo strumento per moltiplica l'uso.

È buona plastica ignifuga e e di alta qualità della prestazione, di sigillamento. Tutti i prodotti con il puntale piano di UPC e con il cappuccio parapolvere prima della consegna e ciascuno con il singolo pacchetto.

Come utilizzare i connettori veloci?

Elabori la fibra

1. Inserisca il cavo flessibile nell'estrattore fino a 50-60mm fuori e spogli lo strato di forza del cavo

2. Premi il cavo spogliato nel morsetto, là sia 4points per chiudere la fibra a chiave

3. Striscia lo strato del rivestimento del cavo dall'inserzione l'estrattore longitudinale della fibra per spogliare il rivestimento della fibra. O l'estrattore di Miller di uso allinea del morsetto della fibra.

4. Controlli la fibra piegando circa la direzione 60°into se approvazione

5. Pulisca la fibra con il panno dell'alcool da 0°wipe e da 90°again

6. Metta il morsetto nel fissatore di lunghezza fino alla freccia su e la stampa all'estremità

7. Il piano di disposizione sulla scanalatura della mannaia della fibra, allinea all'estremità e poi tagliare la fibra

8. Infine la lunghezza della fibra sarà: 19.4mm e 29.4±0.1mm, vedono l'immagine

Assemblea

Controlli l'armadio nero

Inserisca la fibra con l'entrata di V fino alla curvatura della fibra, ma non più superiore a 1mm che l'entrata V

Tenga l'alloggio, rivestimento e la maschera allo stesso livello, decolla il commutatore.

Smontaggio

Monti la maschera ausiliaria, misura sul commutatore all'estremità destra

Sblocchi la fibra

Usi il convesso esclusivo per aprire la copertura, sblocchi le coperture

Aumento 15°to estrarre la fibra

Altri simili tipi:

Applicazione

• Ambienti dei locali
• Collegamenti allo scrittorio per gli ambienti di lan
• Quadri d'interconnessione
• Termine diretto dell'attrezzatura
• Fibra alle applicazioni casa/dell'abbonato (FTTH)
• Requisiti sostituzione/di riparazione
• Cavetti di prova dell'attrezzatura

2. applichi a 2mm* cavo flessibile piano di 2.0*1.6mm o di 3mm

3. Plastica della struttura della C-scanalatura non o metallo ceramica, buona prestazione di sigillamento, ignifuga

4. perdita di inserzione: il ≤0.2dB medio, MAX≤0.4dB

5. attenuazione di riflessione: ≥50dB

6. Nessun bisogno a resina epossidica o lucidato, montabile sul posto, fibra incastonata fabbrica
