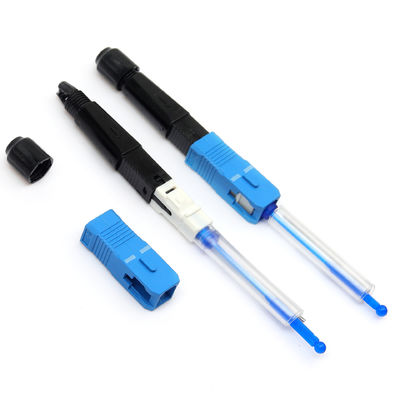

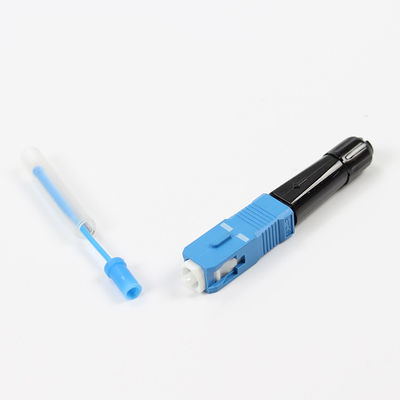

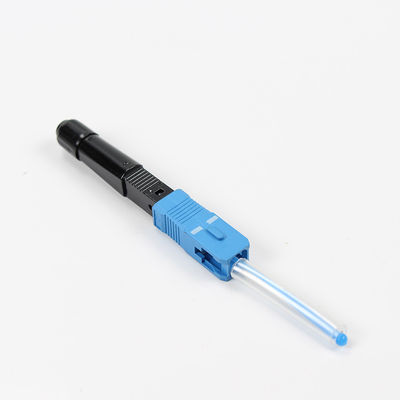

Connettore installabile sul campo FTTH per tubo termorestringente CATV SC UPC Fusion Splice

Name: Connettore installabile sul campo FTTH per tubo termorestringente CATV SC UPC Fusion Splice
Brand: YINGDA TECHNOLOGY LIMITED
SKU: YDFOSC001-SC/UPC
Price: 0.19 USD
Availability: InStock

Marchio:	YINGDA
Numero di modello:	YDFOSC001-SC/UPC
MOQ:	100 pezzi
prezzo:	0.19USD-0.72USD
Tempo di consegna:	5 giorni lavorativi dopo il pagamento ottenuto
Condizioni di pagamento:	T / T o unione occidentale

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

ISO

Applicazione:

FTTH, CATV, LAN

Tipo di connettore:

SC/UPC

Tipo di fibra:

SMF-28e

Tipo di cavo:

singolo modo 9/125um

Diametro del cavo:

0.9 mm,2.0mm, 3.0mm, 2x3mm

colore della casa del connettore:

Blu

Perdita di inserimento:

Max. < 0,5 dB, tipico < 0,3 dB

Risultato di perdita:

≥ 50 dB

Nome del prodotto:

connettore a fibra sc, connettore a fibra ottica sc, connettori a cavi a fibra sc, connettore instal

Imballaggi particolari:

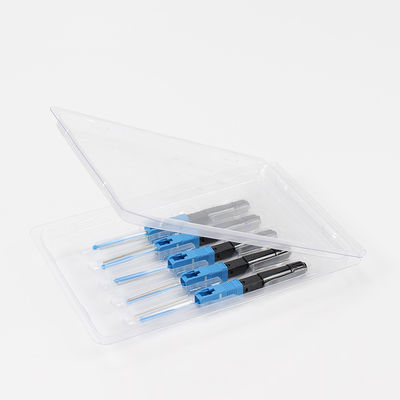

5 pezzi o 10pcs/contenitori di bolla

Capacità di alimentazione:

500.000 pezzi al mese

Evidenziare:

Connettore di montaggio rapido

Connettore di FTTH

Descrizione del prodotto

Il connettore SC fusion splice-on è un connettore veloce di tipo fibra ottica, ma il suo punto di splicing all'interno dell'estremità del connettore, elimina equivalentemente le pigtails durante l'splicing.Il vantaggio è che non è necessaria una protezione aggiuntiva dopo l'incastroIn contrasto con la progettazione dell'aspinatore meccanico, risparmia sui costi di manutenzione e di funzionamento dei connettori meccanici a scanalatura in V e dura,che rovescia il concetto che l'alto costo della macchina di fusione e non si applicano alla costruzione FTTH.

SC Fsion Splice sulle caratteristiche del connettore

Bassi costi operativi, elevata efficienza
Raggiungere rapidamente la connessione di terminazione in loco
Le parti di saldatura a pressione adottano un nuovo design strutturale unico, installazione senza iniezione di colla, senza macinatura, senza materiali di consumo
Alta qualità dell'installazione, elevato tasso di successo e installazione rapida, ecc.
Dimensioni meccaniche precise
Tutti i materiali sono conformi alla ROHS
Facile da trasportare
Facile da usare

SC Fsion Splice On ConnectorSpecificità

Modello	YDFOSC001
Tipo di connettore	SC/UPC, SC/APC
Tipo di cavo	0.9 mm, 2,0 mm, 3,0 mm, 3,1 * 2,0 mm cavo a caduta
Diametro della fibra	125um ((G657A2 fibre nude)
Diametro del tampone stretto	250 mm
Tipo di fibra	Modulo singolo OS1 9/125um
Perdita di inserimento	≤ 0,3 dB
Perdita di rendimento	≤ 50 dB
Tenuta solida delle fibre nude	> 250 g
Temperatura di funzionamento	-40°C-+80°C
Forza di trazione	60N (5 kg per 2 minuti)
Prova di caduta	4 metri di altezza in direzione del pavimento di cemento alla volta, in totale 3 volte

Connettore installabile sul campo FTTH per tubo termorestringente CATV SC UPC Fusion Splice 0

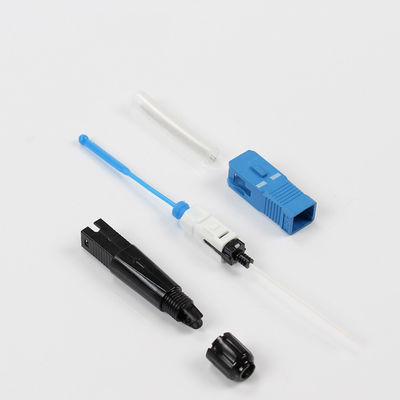

Passi di istruzione per la fusione del connettore

1. Preparazione

2. Metti il rivestimento del tubo termico-restringente e nocciolo attraverso nel cavo di fibra

3. Utilizzare uno stripping di fibra piatta per strappare il rivestimento di circa 45 mm

4Utilizzare lo stripper per togliere lo strato di rivestimento in fibra e pulire la fibra, quindi mettere la fibra ottica sul supporto.

5Taglia la fibra con un taglierino.

6. Posizionare il supporto assemblato nella macchina di fusione

7. Strippare lo strato di rivestimento in fibra da 0,9 mm

8. Pulire la fibra ottica e metterlo nel supporto di fusione splicer macchina

9Taglia la fibra con un taglierino.

10Metti il supporto nella macchina di fusione.

11Dopo che i due utensili sono pronti, chiudi la macchina di fusione e inizia la fusione.

12Dopo la fusione, aprire la macchina e togliere l'intero connettore accuratamente

13. inserire il tubo termico-restringere alla coda del connettore spliced con attenzione, quindi mettere l'intero connettore spliced nella macchina di fusione e iniziare il riscaldamento

14. Rimuovere il connettore dalla macchina di fusione dopo circa 90 calore, e poi raffreddamento per circa 5s

a dieci.

15. assemblaggio completo

* Si prega di utilizzare la macchina di fusione FTTH personalizzata

* Consumabile raccomandato:

Tenete una scorta di quanto segue:

Alcole denaturato
Tessuti privi di linte
Sgombero di cotone
