Chiusura a fibra ottica della giuntura di Orizontal, il centro sotterraneo della chiusura 96 del giunto della fibra

Luogo di origine La Cina
Marca YINGDA
Certificazione ISO
Numero di modello GJS-H010
Quantità di ordine minimo 100 unità
Prezzo Negotiable
Imballaggi particolari 1pc/scatola, 10 pc/contenitore di cartone
Tempi di consegna 7days dopo ottengono il pagamento
Termini di pagamento T/T, MoneyGram, Western Union

Contattimi gratis campioni e buoni.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Materiale PC Porti del cavo 3in 3out
Capacità massima una fibra bunchy dei 96 centri, 144cores per la fibra del nastro Diametro cavo 8-20mm
Dimensione 430x180x125 millimetro quantità di vassoio della giuntura 4 pezzi
capacità del vassoio della giuntura 24fibers/36 fibre (nastro) logo del cliente APPROVAZIONE
Campione APPROVAZIONE
Evidenziare

Fibra ottica Splice Enclosure

,

Chiusura unita a fibra ottica

Lasciate un messaggio
Descrizione di prodotto

Recinzione a fibra ottica orizzontale della giuntura nell'ambito del centro al suolo della chiusura 96 del giunto della fibra

Orizzontale 3 fuori nella chiusura a fibra ottica della giuntura 3, nell'ambito del centro al suolo della chiusura 96 del giunto della fibra





Modello: GJS-H010



Applicazione: antenna, sotterranea, parete-montaggio, condotta-montaggio, handhole-montaggio.

La temperatura ambiente varia da -40℃ a +65℃.





SStructure della scatola di impionbatura della fibra

Chiusura a fibra ottica della giuntura di Orizontal, il centro sotterraneo della chiusura 96 del giunto della fibra 0



Specifiche

Dimensione esterna (LxWxH) 430x180x125 (millimetri)
Peso (a parte la scatola esterna) 2500g-2825g
Numero dei fori sbocco/di entrata 3 (pezzi) da ogni laterale (totale 6 pezzi)
Diametro di cavo a fibre ottiche Φ8-Φ20 (millimetro)
Capacità di FOSC

Bunchy: 12-96 (i centri)

Nastro: massimo 144 (i centri)

Diametro interno 320x120x100 (millimetro)
Capacità del vassoio della giuntura Bunchy: 12, 24 (i centri); Nastro: 3 (pezzi)



Componenti principali



No. Nome delle componenti Quantità Uso Osservazioni
1 Abitazione 1 insieme Giunture proteggenti del cavo a fibre ottiche in intero





2

Vassoio a fibra ottica della giuntura

(FOST)

massimo 6 pc (bunchy)

massimo 4pcs (nastro)

Manicotto termorestringibile di riparazione e tenere le fibre
3 Fondamento 1 insieme Il centro di rinforzo di riparazione di cavo a fibre ottiche e di FOST
4 Montaggio della guarnizione 1 insieme Sigillamento fra la copertura di FOSC ed il fondo di FOSC
5 Spina del porto 6 pezzi Porti vuoti di sigillatura
6

Pressione

valvola di prova

1 insieme Dopo l'iniezione dell'aria, è usato per prova di pressione e prova di sigillamento Configurazione secondo il requisito
7 Interramento derivando dispositivo 1 insieme Derivazione delle componenti metalliche di cavo a fibre ottiche in FOSC per il collegamento di interramento Configurazione secondo il requisito



Accessori principali ed utensili speciali

Chiusura a fibra ottica della giuntura di Orizontal, il centro sotterraneo della chiusura 96 del giunto della fibra 1Chiusura a fibra ottica della giuntura di Orizontal, il centro sotterraneo della chiusura 96 del giunto della fibra 2

No. Nome degli accessori Quantità Uso Osservazioni
1 Manicotto termorestringibile   Giunture proteggenti della fibra Configurazione secondo capacità
2 Legame di nylon   Fibra della riparazione con lo strato protettivo Configurazione secondo capacità
3 Nastro dell'isolamento 1 rotolo Diametro d'ingrandimento di cavo a fibre ottiche per la riparazione facile
4 Nastro della guarnizione 1 rotolo Diametro d'ingrandimento di cavo a fibre ottiche che è andato d'accordo con il montaggio della guarnizione Configurazione secondo la specificazione
5 Gancio d'attaccatura 1 insieme Per uso aereo
6 Cavo di messa a terra 1 pezzo Mettendo da parte a parte fra i dispositivi di interramento
7 Panno abrasivo 1 pezzo Cavo a fibre ottiche di scratch
8 Carta di etichettatura 1 pezzo Fibra d'etichettatura
9 Chiave speciale 3 pezzi Viti di fissaggio, stringenti dado del centro di rinforzo
10 Carta di misurazione 1 pezzo per misurare cerchio, di cui il suo diametro è ingrandetto con nastro adesivo della guarnizione
11

Tubo dell'amplificatore



per essere deciso dai clienti Fatto l'autostop alle fibre e riparato con FOST, amplificatore in carico Configurazione secondo il requisito
12 Disseccante 1 borsa Messo in FOSC prima della sigillatura per l'aria d'essiccamento.



Chiusura a fibra ottica della giuntura di Orizontal, il centro sotterraneo della chiusura 96 del giunto della fibra 3Chiusura a fibra ottica della giuntura di Orizontal, il centro sotterraneo della chiusura 96 del giunto della fibra 4

                            figura 1 figura 2

           tipo in-linea tipo orizzontale lato del contenitore di giuntura della fibra del contenitore di giuntura della fibra della cima

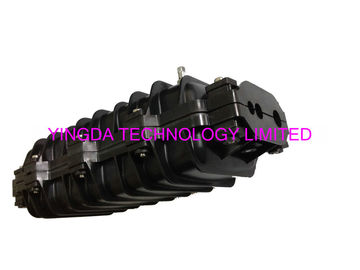

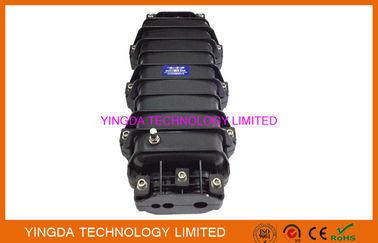

  • la scatola è fatta del materiale di plastica del PC di ingegneria ad alta resistenza, lavoro manuali perfetti. (figura 1&2)
  • la chiusura è con le macchie dell'acciaio inossidabile per aprire e chiudere la scatola, norma fornita di strumento speciale della chiave.  (figura 1&2)



Chiusura a fibra ottica della giuntura di Orizontal, il centro sotterraneo della chiusura 96 del giunto della fibra 5Chiusura a fibra ottica della giuntura di Orizontal, il centro sotterraneo della chiusura 96 del giunto della fibra 6

                             figura 3 figura 4

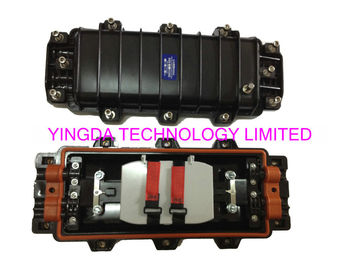

  • c'è un'etichetta sulla cima della scatola di giunzione della fibra, il contenuto pricipalmente include: nome di prodotto, modello, capacità, data di produzione. si veda figura 3

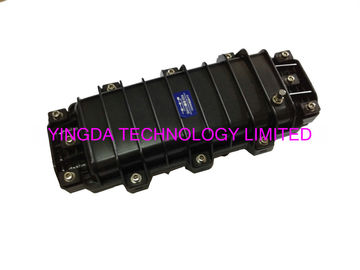

  • l'interno è totale sigillato con il cerchio di gomma rosso, impermeabile, antipolvere. può essere usato fuori dell'ambiente duro, nel sottosuolo, della botola, del supporto della parete, del palo montato, dell'antenna, ecc. si veda figura 4





Chiusura a fibra ottica della giuntura di Orizontal, il centro sotterraneo della chiusura 96 del giunto della fibra 7Chiusura a fibra ottica della giuntura di Orizontal, il centro sotterraneo della chiusura 96 del giunto della fibra 8

                                        figura 5 figura 6



  • i porti del cavo è: 3 inport, 3 outports. il diametro del cavo è esclusivamente: 8-20mm, 8-16mm, 8-13mm, come la figura 5 &6
  • la valvola per aria è facoltativa quando ordine. se il bisogno del cliente, fornito di, come figura 6.





Chiusura a fibra ottica della giuntura di Orizontal, il centro sotterraneo della chiusura 96 del giunto della fibra 9Chiusura a fibra ottica della giuntura di Orizontal, il centro sotterraneo della chiusura 96 del giunto della fibra 10



                             figura 7 figura 8



la chiusura della giuntura della fibra può installare i pc di massimo 4 24 vassoi delle fibre, ogni vassoio con i supporti della manica di plastica. si veda figura 7.

tutto il vassoio della giuntura è sovrapposizione a vicenda e correzione sulla chiusura con le viti, in modo da non rotto su trasporto lungo. vedi il sigure 8.
