Montaggio a fibra ottica della parete del contenitore di separatore della scatola/FTTH di termine di 8 porti mini sul Governo di pavimento

mini fibra del separatore di 8Port FTTH - montaggio ottico della parete della scatola di termine sulla plastica ignifuga del Governo di pavimento

Questa scatola terminale di plastica è uso dell'interno soltanto, pricipalmente per il cavo verticale di distribuzione dal cavo di toppa concludere il cliente. È disposta sulla parete o sul fondo del posto adatto del gabinetto di pavimento dalle viti.

La copertura della scatola è riparata con le viti nel fondo ed il coperchio anteriore delle uscite all'adattatore è munito con le parti superiori ed è riparato con le viti al fondo. L'apertura del coperchio non colpirà il movimento delle altre parti della scatola, questa progettazione unica rende la scatola più sicura, piacevole e l'umanità quando installazione sul sito ed in seguito sulla manutenzione possibile.

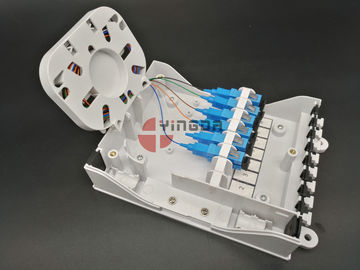

C'è 1 vassoio della giuntura per la giuntura di fusione delle fibre di massimo 8, ha abbastanza spazio per il cavo dell'amplificatore di 8 fibre o singolo stoccaggio della fibra 1.5meter, anche può spaccare la mini fusione del separatore 1x2,1x4,1x8,2x2,2x4, di mescolanza, splittering, la distribuzione e lo stoccaggio in una scatola. Il minimo del raggio di piegamento della fibra è 20mm.

Specificazione:

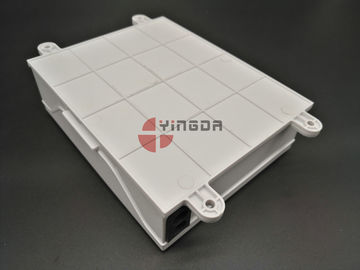

Apperance esterno:


Scatola inclusa totale, 2lids con 3screws per ripararlo sul corpo della scatola:

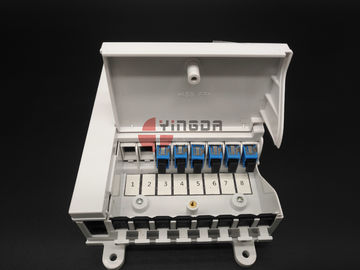

1 è per l'adattatore e outports del cavo, può essere può essere vibrazione su 90 gradi per installazione facile,

l'altro è per il vassoio della giuntura, entrata del cavo e fuori, la distribuzione del separatore e la correzione, entrambi i lati del coperchio è clip nella scatola. dopo allenti le viti, quindi comprima entrambi i lati del coperchio, quindi potete aprire l'intero coperchio.

La sinistra anteriore è per l'alimentatore/l'entrata cavo di distribuzione e l'uscita passa diritto tramite la scatola nessun taglio di bisogno (anche nominato porto preciso o metà di porto della portata);

la destra è per il cavo di distribuzione alla casa/alla casa o casa dell'utilizzatore finale. c'è fixtion del cavo per tutti i cavo, cavo flessibile del ftth, ecc. morbidi.

tutti i porti è con le guarnizioni di gomma.

muri il supporto con 4 fori della vite in cima e basi.

Dettagli del prodotto:

Tutte le parti di metallo è AISI-303 inossidabili d'acciaio e resistente alla corrosione nella temperatura normale, può essere l'approvazione della prova nelle facilità differenti.

tutti i supporti dell'adattatore è di plastica e girano 360 gradi per cambiare la direzione o per la migliore inserzione degli adattatori o delle trecce. ciascuno può eliminare per regola o uso futuro.

soltanto il adpater dello Sc con la flangia/flangeless può essere usato.

può stampare il logo del cliente, approvazione del campione.

L'entrata 2ports può usare il diametro massimo 12mm, del cavo della multi-fibra può anche usare la sostanza appiccicosa non tagliata del cavo tramite la scatola senza tagliare, più conveniente e digiunare ad installazione. I porti di uscita 8pcs possono fare il cavo del diametro di 2*3mm, particolarmente per il tipo del cavo flessibile figure-8 di FTTH. Ci sono involucri della fascetta ferma-cavo o dispositivi del cavo per gli input o le uscite.

Caratteristiche

• 2inlet, 8outlets
• Massimo 8 gocce del ftth
• Durata 20years.
• Può utilizzare l'adattatore 8pcs dello Sc
• L'entrambi coprono sono smontabili.
• Può usare per modulo 1x2,1x4,1x8 del separatore dello SpA il mini
• Plastica ad alta resistenza di ingegneria, dimensione compatta, leggera
• Tutti i materiali utilizzati è non tossici e dermatologically sicuri.
• Pre-è terminato con il separatore o l'adattatore dello SpA giusto, l'OEM accettabile

Imballaggio di serie:

La scatola è fornisce chiuso e verrà fornito di tutti gli elementi, materiale di consumo materiale e strumenti necessari per il montaggio ed il collegamento.

Gli accessori gradiscono qui sotto:

• Legami del nylon del cavo
• Tubo termorestringibile
• Viti di espansione del supporto della parete
• Sigillamento degli input o delle uscite
• Adattatori o facoltativo del separatore del plc pre-terminato alla fabbrica
• Manuale di istruzioni inglese o spagnolo
