Vassoio d'acciaio laminato a freddo dello scorrevole dei centri del quadro d'interconnessione di fibra 288 con gli adattatori del duplex dello Sc

Quadro d'interconnessione a fibra ottica della scatola di distribuzione del vassoio dello scorrevole dei 288 centri con gli adattatori del duplex dello Sc

Il tipo quadro d'interconnessione del cassetto del vassoio dello scorrevole del metallo a fibra ottica è l'attrezzatura ausiliaria per collegamenti terminali nella rete di comunicazione di fibra ottica della trasmissione, che è direttamente adatta a giuntura dell'interno del cavo ottico

e collegamento di ramo e protettivo la fibra.

Completato con gli adattatori e le trecce di SC/APC, le orecchie del supporto di scaffale è fisse sulla scatola con le viti alla fabbrica, quando costruzione in loco, la prendono ed installano sullo scaffale.

Caratteristiche

• Applicabile nel termine e 19" nella struttura standard,
• Progettazione scorrevole del metallo
• supporto di scaffale nel telaio ottico ODF di distribuzione
• Adatto a FC, Sc, st, LC, adattatori E2000
• Lamiera di acciaio laminata a freddo, con la spruzzatura elettrostatica
• Dimensione della scatola: 430*300*6U

Struttura del quadro d'interconnessione

Comprenda 3 parti: inscatoli il corpo, le componenti interne, protettore di fibra ottica del connettore.

1. Inscatoli le coperture del corpo

conveniente aprirsi ed installare, hanno dispositivo al suolo ad alta tensione per le componenti del metallo.

2. componenti interne pricipalmente 3 oggetti:

Supporto del A.: il corpo della struttura interna, usato per il supporto interno;

Vassoio di B. Splice: per immagazzinare connettore di fibra ottica, i pezzi di protezione e la fibra restante,

la fibra ottica restante length≥1.6m, il ≥37.5mm del raggiodi curvatura, inoltre ha osservazione per identificare la fibra;

C.: dispositivo fisso: per riparare il conduttore ottico, rinforzi la treccia dei collegamenti e del membro.

Parti di protezione dei connettori a fibra ottica: ghiandola della gomma del cavo e della manica

Specificazione

Linea di produzione immagini:

Progettazione interna: con il vassoio a fibra ottica della giuntura 24cores, bianco, materiale nuovissimo dell'ABS, con 2 coni retinici per il manangement del cavo.

lo scorrevole è materiale, buona qualità e facile da operare del metallo

la panoramica anteriore, alla parte posteriore della scatola, là è abbastanza corredi della gestione del cavo ed abbastanza spazio per stoccaggio del cavo.

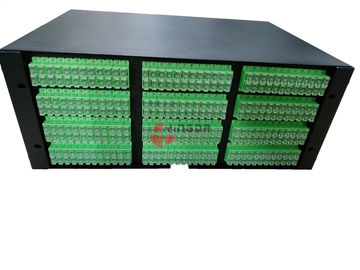

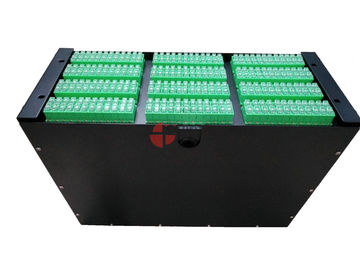

panoramica nella parte anteriore, adattatore del duplex dello Sc 144pcs con la copertura antipolvere, è correzione dalle viti per tenerla stalla ed anti-polvere.

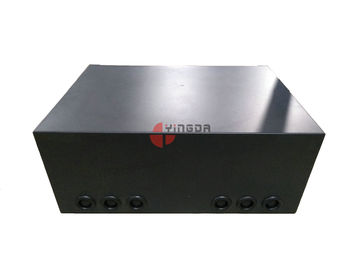

indietro con 6 porti rotondi del cavo dei pc, con le guarnizioni di gomma

tutta la scatola è imballata con il film plastico quando la consegna, per la migliore protezione.
