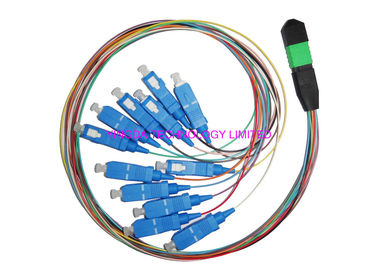

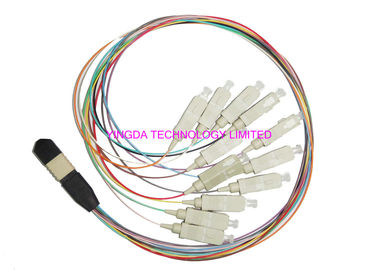

Cavo di toppa dell'Assemblea di cavo a fibre ottiche del filo della hydra 12 dello Sc/MTP MPO per FTTX

Informazioni di base
Luogo di origine: Shenzhen, Cina
Marca: YINGDA
Certificazione: ISO SGS ROHS
Numero di modello: MPOm-12SC
Quantità di ordine minimo: 100 pezzi
Prezzo: negotiable
Imballaggi particolari: 1 contenitore di pc, 200 pc/contenitore di cartone
Tempi di consegna: 7days dopo il pagamento
Termini di pagamento: Western union, T/T
Capacità di alimentazione: 10,000 PCS al mese
Contattaci
Informazioni dettagliate
Connettore: Maschio di MPO Tipo di fibra: OM2
Numero di fibre: i 12 centri Posto dell'installazione: cassetta o pannello
Applicazione: Centro dati, ad alta densità Lunghezza cavo: 1meter
Diametro cavo: 0.9mm

Descrizione di prodotto


12 assemblaggio cavi della hydra dello Sc dei fili MPO, 12 cavo di toppa delle fibre MTP per FTTX

Ethernet e la fibra della velocità di sostegni dell'assemblaggio cavi di MTP MPO più alta incanalano le applicazioni
(Fibre OM3, OM4 e OS1/OS2) e fibra mista dell'eredità (OM1 o OM2).
Questo oggetto è maschio di MPO (con i perni di guida) montato con il cavo di 0.9mm ai connettori della unico fibra.
Tutti i tipi di connettori della unico fibra collegano disponibile per le scelte (Sc, LC, E2000, MTRJ, ecc.)

Caratteristiche

  1. Rendimento elevato nell'IL & RL
  2. Disponibile in fibra 8,12
  3. Dimensione precisa
  4. 100% in-house provato


Applicazione

  • Installazione del modulo interno della cassetta della fibra di MPO


Proprietà ottiche


Oggetto

Unità

Parametri

Connettore

--

Norma di MP
 puntale

Elite di MP bassa
 puntale di perdita

Norma di millimetro
 puntale

Millimetro di elite bassa
 puntale di perdita

L'IL

Tipico

(dB)

0,35

0,20

0,35

0,20

Massimo

(dB)

0,75

0,35

0,60

0,35

RL

(dB)

≥60 per l'APC (angolo 8 polacco)

≥20 per il PC

(dB)

≥50 per il PC

--

Femmina/maschio

(dB)

Maschio: Con i perni, femmina: Senza perni

Resistenza alla trazione

(dB)

≤0.3 (66N massimo)

Vibrazione

(dB)

≤0.3 (10 ~ 55Hz)

Ciclo di temperatura

(dB)

≤0.3 (- 40 ~ 75℃, 21Cycles)


Parametri del fronte dell'estremità


Oggetto

Unità

Parametri

MP

Millimetro

Raggio di curvatura X

(millimetro)

Min 2000

Raggio di curvatura di Y

(millimetro)

Min 5

Altezza della fibra

(nanometro)

1000 ~ 3500

differenza ottica globale di altezza

(nanometro)

Max: 500

differenza adiacente di altezza della fibra

(nanometro)

Max: 300

Angolo dell'ascissa

(°)

-0,2 ~ 0,2

Angolo dell'asse y

(°)

PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2

-0,2 ~ 0,2

depressione di fibra ottica

(nanometro)

N/A

-100 ~ 200

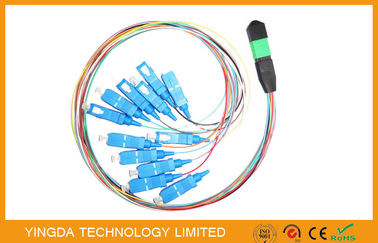

8-Fibers MPO/assemblea connettore maschio con la struttura dei connettori dello Sc 8PCS
Cavo di toppa dell'Assemblea di cavo a fibre ottiche del filo della hydra 12 dello Sc/MTP MPO per FTTX
Informazioni di ordine


Oggetto

Unità

Parametri

Connettore type1# del ①

--

MPO-female*, MPO-maschio

② Endface 1#

--

PC, APC

Numero di fibre del ③

--

2, 4, 8, 12 & 24 fibre della TA

Tipo 2# del connettore del ④

--

MPO-female*, MPO-maschio, FC, Sc, st, MU, LC, E2000

⑤ Endface 2#

--

PC, UPC, APC

Modo della fibra del ⑥

--

MP (OS1, OS2), MILLIMETRO (OM1, OM2, OM3, OM4)

Diametro esterno del cavo del ⑦

(millimetro)

Φ2, Φ3, Φ4

Lunghezza del ⑧

(m)

L= 1, 2, 3, 4…

Lunghezza della treccia del ⑨

(m)

L1=0.5, 0,6, 1,0

Tipo di cavo del ⑩

--

RJ: Cavo a nastro del rivestimento, RB: Cavo a nastro nudo,
MIC: mini cavo rotondo 250um


Il ※ per il connettore femminile di MPO, femmina può essere commesso nelle informazioni di ordinazione
