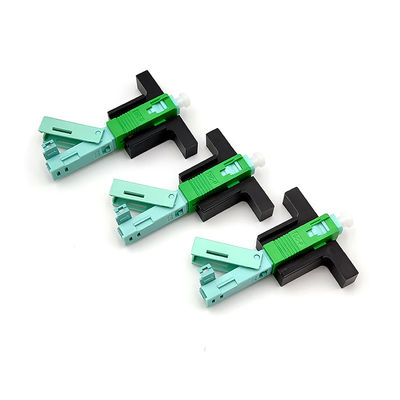

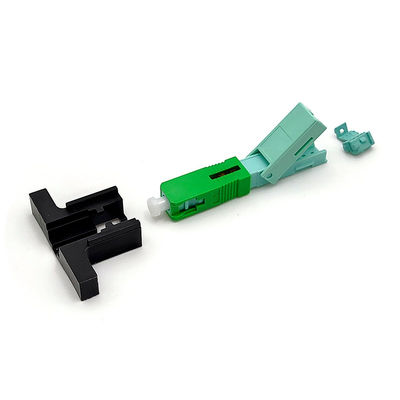

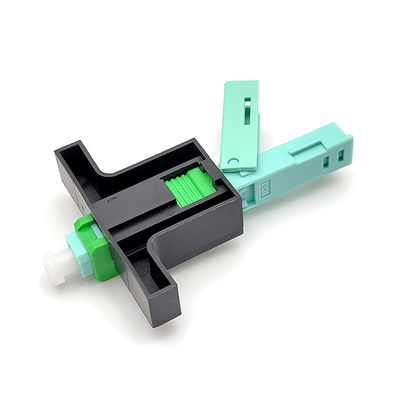

la fibra ottica ceramica della C-scanalatura di 5G 0.2dB ha terminato il cavo flessibile montabile sul posto del connettore 2*3mm dello Sc APC

la fibra ottica ceramica della C-scanalatura di 5G 0.2dB ha terminato il cavo flessibile montabile sul posto del connettore 2*3mm dello Sc APC

Vendi il punto:

1.SC/APC, tipo della copertura, lunghezza totale 53mm

2. applichi al cavo flessibile della fibra di 2mm* 3mm

plastica della struttura della C-scanalatura 3.Ceramic non o metallo, buona prestazione di sigillamento, ignifuga

4. perdita di inserzione: il ≤0.2dB medio, MAX≤0.4dB

5. attenuazione di riflessione: ≥50dB

6. Nessun bisogno a resina epossidica o lucidato, montabile sul posto, fibra incastonata fabbrica

Descrizione

SC/APC che il connettore veloce a fibra ottica è progettato per FTTH è una nuova generazione di connettore della fibra

utilizzato nell'assemblea. Può fornire il flusso aperto ed il tipo prefabbricato di prodotti, di cui ottico e

la specificazione meccanica incontra il connettore di fibra ottica standard.

È progettato per alta efficienza di alta qualità e per installazione la struttura della posizione di piegatura

è una progettazione unica e non ha bisogno dell'incollatura, non lucidante alcuni materiali di consumo. Adozione della fibra

struttura e conveniente preinstallati per l'installazione del campo.

Specificazione

Applicazione

• Ambienti dei locali
• Collegamenti allo scrittorio per gli ambienti di lan
• Quadri d'interconnessione
• Termine diretto dell'attrezzatura
• Fibra alle applicazioni casa/dell'abbonato (FTTH)
• Requisiti sostituzione/di riparazione
• Cavetti di prova dell'attrezzatura

Caratteristiche

1. Dimensioni meccaniche precise
2. Perdita di inserzione bassa, alta attenuazione di riflessione
3. Aderisce il livello di IEC61754-4
4. I tempi ripetibili ha luogo niente di meno che 50 volte;
5. Progettazione della durata, più di 30 anni.
6. Fornisca il flusso aperto ed il tipo prefabbricato di prodotti

7. Adozione della struttura preinstallata fibra

8. Conveniente per l'installazione del campo
9. Nessun epossidico o lucidatura richiesta, assemblea facile nel campo
10. Il termine della fibra può essere risistemato, risparmia il tempo e l'energia, ridurre il residuo
11. Nessuno speciale di bisogno anche, disponibile facilmente

Informazioni del pacchetto:

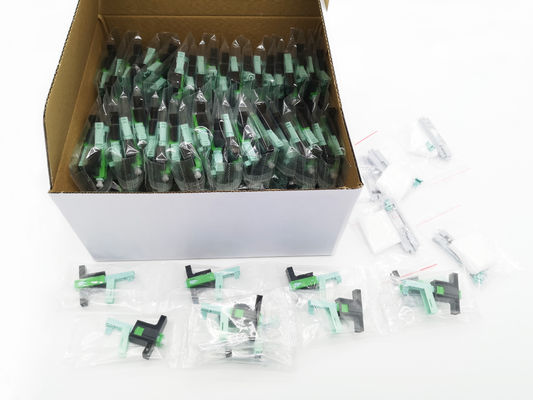

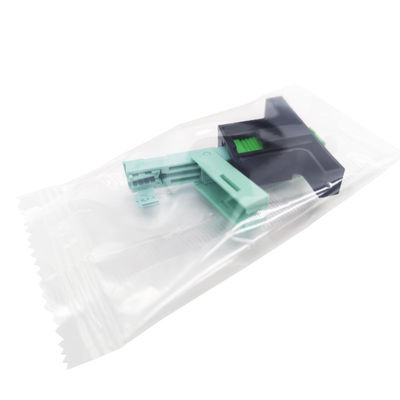

1pc/plastic borsa, 100pcs/inner scatola, scatola interna 10pcs/contenitore di cartone

Dettagli del prodotto:

Manuale inglese dell'utente: scatola interna 1pcs/100pcs

Come utilizzare i connettori veloci?

Elabori la fibra

1. Inserisca il cavo flessibile nell'estrattore fino a 50-60mm fuori e spogli lo strato di forza del cavo

2. Premi il cavo spogliato nel morsetto, là sia 4points per chiudere la fibra a chiave

3. Striscia lo strato del rivestimento del cavo dall'inserzione l'estrattore longitudinale della fibra per spogliare il rivestimento della fibra. O l'estrattore di Miller di uso allinea del morsetto della fibra.

4. Controlli la fibra piegando circa la direzione 60°into se approvazione

5. Pulisca la fibra con il panno dell'alcool da 0°wipe e da 90°again

6. Metta il morsetto nel fissatore di lunghezza fino alla freccia su e la stampa all'estremità

7. Il piano di disposizione sulla scanalatura della mannaia della fibra, allinea all'estremità e poi tagliare la fibra

8. Infine la lunghezza della fibra sarà: 19.4mm e 29.4±0.1mm, vedono l'immagine

Assemblea

Controlli l'armadio nero

Inserisca la fibra con l'entrata di V fino alla curvatura della fibra, ma non più superiore a 1mm che l'entrata V

Tenga l'alloggio, rivestimento e la maschera allo stesso livello, decolla il commutatore.

Smontaggio

Monti la maschera ausiliaria, misura sul commutatore all'estremità destra

Sblocchi la fibra

Usi il convesso esclusivo per aprire la copertura, sblocchi le coperture

Aumento 15°to estrarre la fibra
