19" quadro d'interconnessione a fibra ottica

Informazioni di base
Luogo di origine: La Cina
Marca: YINGDA
Certificazione: ISO, SGS
Numero di modello: ODF-UT24-SC/FC
Quantità di ordine minimo: 50pz
Prezzo: Negotiable
Imballaggi particolari: 1 contenitore cartone/di pc
Tempi di consegna: 3-5 giorni
Termini di pagamento: T / T o unione occidentale
Capacità di alimentazione: 50, 000pcs al mese
Contattaci
Informazioni dettagliate
Capacità: 24 fibre Dimensione: 485*300*75 millimetro
Peso: 4,7 chilogrammi Tipo di connettore: FC/PC, SC/PC, SCAPC, FC/APC, LC/APC, ST/UPC
qty del vassoio della saldatura: fibre di X12 2pcs capacità del vassoio della giuntura: 12 fibre
Tipo della treccia: treccia 0.9mm1.5meter della st di lc del fc dello Sc Materiale: Laminati a freddo di acciaio
spessore del metallo: 1,0 MILLIMETRI colore: bianco

Descrizione di prodotto

19" 24 quadri d'interconnessione a fibra ottica del centro, 24 cassette della scatola di distribuzione via cavo dello Sc ODF del porto





la struttura di distribuzione di fibra ottica di 24Cores ODF è norma 19" telaio di pollice, la capacità 24Cores,

È ad alta densità, tutta la progettazione modulare. Questa scatola dell'unità fa la fibra che impiomba, lo stoccaggio del cavo a fibre ottiche, cavo

la distribuzione in un insieme, ogni modulo fuso di distribuzione può essere estratta individualmente, soddisfa

il bisogno in funzione e a riposo dell'operazione della struttura.



La struttura di distribuzione ottica della grande capacità inoltre è la buona operazione, modulo fuso di distribuzione

possono essere FC installato, lo Sc, la st, il LC e molti altri adattatori ed è adatti a fibra comune

le trecce ottiche e la treccia del nastro, fornita di vassoio di fusione dell'unità della fibra integrato i 12 centri, possono

direttamente è saldato.





Parametri tecnici principali

  1. Uso standard dello scaffale a 19 pollici
  2. Temperatura dell'ambiente: -5 ~+45°C
  3. Relativamente umidità: ≤85% (+30°C)
  4. Pressione atmosferica: 70~166 KPa
  5. Attenuazione del connettore (intercambiabile e ripetizione): ≤0.5dB
  6. Perdita di inserzione: ≤ 0.3dB
  7. Attenuazione di riflessione: ≥ 60dB dell'APC; ≥ 50dB di UPC; ≥ 45dB del PC
  8. Pressione fra il posto di protezione e la struttura di distribuzione ad alta tensione: ≥ 3000V (CC),
  9. 1min nessuna ripartizione, nessun arco
  10. Resistenza di isolamento fra il posto di protezione e la struttura di distribuzione ad alta tensione: ≥
  11. 100MΩ/500V (CC)
  12. Precipitando a cascata il modulo di integrazione della giuntura di 12 porti, 12-144 il centro configurabile, il centro 12
  13.  per vassoio
  14. Premendo l'adattatore di FC/SC/ST/LC, l'adattatore era di 30 gradi di disposizione, si assicura
  15. la fibra di salto che piega radius≥40mm, ma anche può evitare gli occhi delle ustioni del laser.



Caratteristiche della struttura



  • Fatto del piatto laminato a freddo di alta qualità e dello spruzzo elettrostatico di superficie, bello aspetto
  • L'uso della porta discendente e laterale ha importato la serratura
  • Il pannello dell'adattatore della barra può essere adattatori installati come: FC, Sc, st, LC, ecc
  • Configure ha rinforzato il centro ed il sedile fisso del cavo, accessori completi



Vantaggio di prestazione

  • Buona prestazione di sigillatura, configurazione flessibile, installazione rapida
  • Fissi tre funzioni: la giuntura di fibra ottica, stoccaggio del cavo, distribuzione via cavo in un insieme
  • L'operazione facile, messa a terra affidabile, protegge la sicurezza
  • La protezione completa della fibra di salto, assicura il ≥ 40mm del raggio di piegamento



24 imballaggi di serie della SCATOLA dell'UNITÀ dei centri



Corpo della scatola

1pc

Viti

4pcs

Manica (40/45/60mm)

24pcs

Tubo dell'amplificatore

1pc

Vassoio 12core del modulo della saldatura

2pcs



Dettagli



Capacità

Pezzi di ricambio

Size/mm

Rete weight/kg

il centro 12

Vassoio della giuntura, manica, tubo dell'amplificatore

485*300*50

3,9

i 24 centri

Vassoio della giuntura, manica, tubo dell'amplificatore

485*300*75

4,7

coe 48

Vassoio della giuntura, manica, tubo dell'amplificatore

485*300*140

6,9

il centro 96

Vassoio della giuntura, manica, tubo dell'amplificatore

485*300*252

11

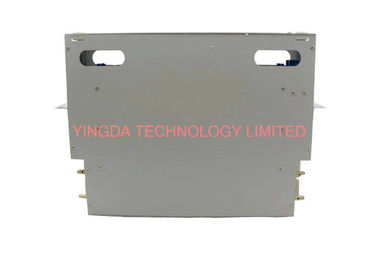

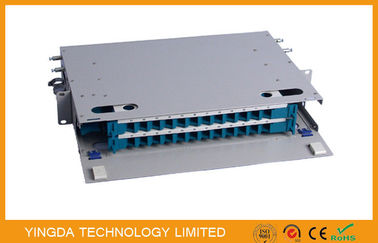

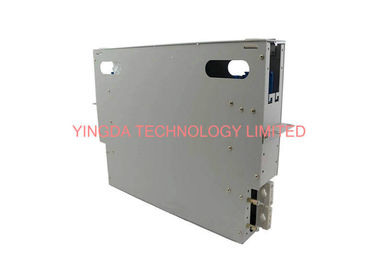

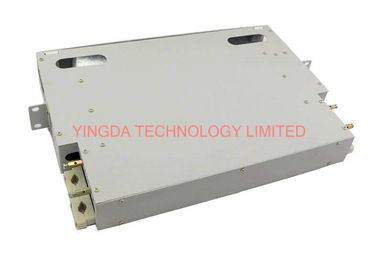

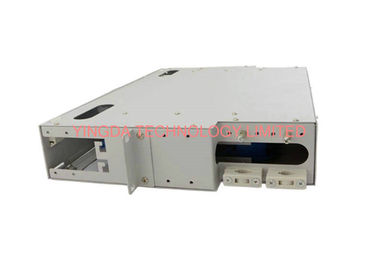

19" quadro d'interconnessione a fibra ottica19" quadro d'interconnessione a fibra ottica19" quadro d'interconnessione a fibra ottica
