Quadro d'interconnessione a fibra ottica del supporto di scaffale

Informazioni di base
Luogo di origine: Shenzhen, Cina
Marca: YINGDA
Certificazione: ISO SGS ROHS
Numero di modello: GPSM-SC24
Quantità di ordine minimo: 100 pezzi
Prezzo: negotiable
Imballaggi particolari: 1pc/scatola, 5 pc/contenitore di cartone
Tempi di consegna: 5-8days dopo il pagamento
Capacità di alimentazione: 500.000 pz al mese
Contattaci
Informazioni dettagliate
Materiale: acciaio laminato a freddo colore: bianco
Capacità: 24 fibre/centri Adattatore: Simplex di FC
Porti del cavo: 4 pezzi Applicazione: Rete di FTTH FTTX FTTB ODN PON
Dimensione: 430*250*1U Spessore: 1.0 mm
Tipo di fibra: Monomodale treccia: Sc MP 1.5M 0.9mm della treccia

Descrizione di prodotto

24 quadri d'interconnessione a fibra ottica del supporto di scaffale del porto FC, 24 strutture di distribuzione ottiche del porto





19" quadro d'interconnessione a fibra ottica standard del supporto di scaffale è l'attrezzatura ausiliaria per collegamenti terminali dentro

rete di comunicazione di fibra ottica della trasmissione, che è adatta a giuntura dell'interno del cavo ottico

direttamente e collegamento di ramo e protettivo la fibra.





Caratteristiche

  • Applicabile nel termine e 19" nella struttura standard
  • supporto di scaffale nel telaio ottico ODF di distribuzione
  • Adatto a FC, Sc, st, LC, adattatori E2000
  • Lamiera di acciaio laminata a freddo, con la spruzzatura elettrostatica
  • Dimensione della scatola: 430*300*1U
  • capacità massima; simplex di 48Cores 2U FC
  • Aspetto artistico, facile per l'incollatura dei segni.



Specificazione



Tipo

Dimensione

(millimetro)

Capacità massima

(il centro)

Dimensione del cartone (millimetro)

Qty/

cartone

(pc)

G.W

(chilogrammo)

GPRF-1U-SC24

430*300*1U

24

485*420*350

5

25

GPRF-1U-FC24

430*300*1U

24

GPRF-1U-2SC12

430*300*1U

24

GPRF-1U-2SC24

430*300*1U

48







Proprietà materiali

I materiali a fibra ottica del quadro d'interconnessione è resistenza della corrosione, proprietà fisiche e chimiche stabili;

 tutto il materiale deve essere compatibile ed è compatibile con la guaina ottica della treccia dei collegamenti e del conduttore.

Per impedire la corrosione e l'altro danno elettrico, questi materiali devono essere compatibili con l'altro

attrezzatura utilizzata nel quadro d'interconnessione



1.  Se l'uso del quadro d'interconnessione che costruisce la plastica, la sua prestazione di combustione sarà nell'accordo

 con la prova di A GB/T5169.7, la prova dura 30s.

2. i materiali di fibra ottica di uso del protettore di potenziamento del connettore ed il riempitore caldo della temperatura della colata

non sia di meno del °C 120, la temperatura ammorbidente termica sarà non di meno del °C 90, può essere usato dentro

una temperatura di 25 ~+40°C.

3. tutti i materiali dovrebbero essere non tossici, non corrosivi, sulle sanità e sull'altro elemento dell'attrezzatura

effetti collaterali.

L'aspetto completerà la forma, nessuna sbavatura, nessun bolle, nessun crepe ed i vuoti, deformanti, impurità

difetti. Tutto il colore del fondo dovrebbe essere uniformemente continuo. Bello aspetto e

la costruzione conveniente, la perdita bassa di attenuazione, struttura ragionevole, il centro di rinforzo è riparata dentro

la scatola terminale, la guaina ha messa a terra, adatta a cavo a nastro a fibra ottica ed a cavo dell'interno.

Progettazione unica, scaffale a 19 pollici o supporto della parete.





Caratteristiche tecniche:

  • tempo di impiego: 20 anni
  • Resistenza di isolamento: ≥ 2×104MΩ (tensione di prova: 500VDC)
  • forza di tensione di withstand: 1min nessuna ripartizione, nessun fenomeni d'effetto ad arco nell'ambito di CC 15KV
  • Classe ignifuga: UL94 VO 70Kpa-106Kpa



Luogo di lavoro:

  1. Temperatura ambientale: -40 - +80°C
  2. Umidità relativa: ≤85% (+30°C)
  3. Pressione atmosferica: protezione livellata (EN60529): IP54, IP58.

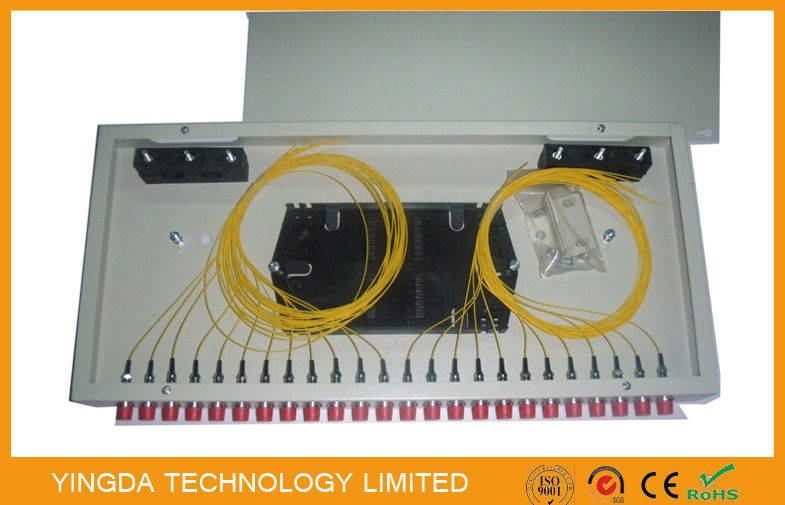

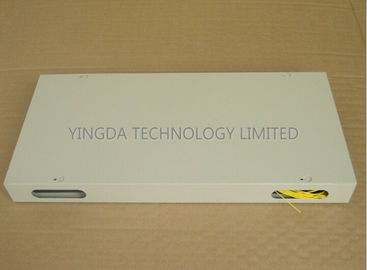

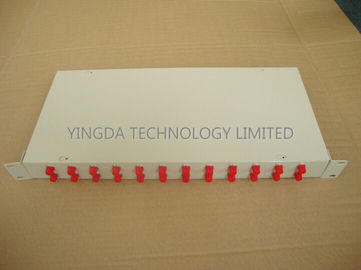

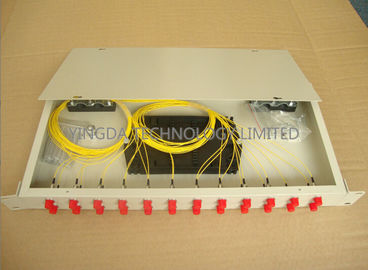

Quadro d'interconnessione a fibra ottica del supporto di scaffaleQuadro d'interconnessione a fibra ottica del supporto di scaffaleQuadro d'interconnessione a fibra ottica del supporto di scaffale
