Giallo semplice del cavo a fibre ottiche 3Meter della treccia OS1 FC APC MP 0.9mm

Informazioni di base
Luogo di origine: La Cina
Marca: YINGDA
Certificazione: ISO
Numero di modello: FPG-FCA-SO1-09-1.5-Y
Quantità di ordine minimo: 100PZ
Prezzo: Negotiable
Imballaggi particolari: 1pc in un sacchetto di plastica, in un logo del cliente o in un'approvazione di progettazione dell'e
Contattaci
Informazioni dettagliate
Tipo di fibra: Monomodale Numero di fibre: 1 fibra
Tipo di cavo: fibra ottica Diametro cavo: 0.9mm
Lunghezza cavo: 1,5 Metro stivale del connettore: verde
modo polacco: APC Connettore: FC
Colore del cavo: giallo o bianco tubo dell'amplificatore: amplificatore sciolto o attenuato strettamente
OEM: APPROVAZIONE

Descrizione di prodotto

Giallo semplice del cavo a fibre ottiche 3Meter della treccia OS1 FC APC MP 0.9mm





La treccia a fibra ottica di FC era una delle trecce monomodali più popolari. Utilizza un puntale di 2.5mm,

ma alcuni di quei iniziali utilizzano i puntali ceramici dell'acciaio inossidabile dell'interno. Avvita saldamente sopra, ma voi

deve assicurarsevi per avere la chiave stata allineata correttamente nella scanalatura prima del rafforzamento. È stata principalmente

sostituito da Sc e da LC. Tuttavia, dovuto gli assemblaggi e l'installazione facili, YINGDA ha prodotto FC

Le trecce a fibra ottica sono ogni competitivo.



La treccia a fibra ottica di FC incorpora un fronte lucidato dell'estremità della fibra curvo (PC) del contatto fisico quello

notevolmente riduca la retro-riflessione sopra la treccia regolare di FC con il puntale piano del fine-fronte.



Le trecce a fibra ottica di FC è disponibili sia in monomodale che in misto ed è completamente inter-mateable

con i prodotti di NTT-FC. Sia monomodale che misto prossimo con un puntale ceramico di biossido di zirconio con

profilo pre-lucidato del PC ed estremità sferica convessa. Questi tipi del fine-fronte tengono conto lucidatura più veloce,

e riflessione lombo-sacrale e perdita ottica, mentre assicurando ripetibilità massima.



YINGDA offre ad un FC la treccia musicale con la quattro-posizione che sintonizza per le applicazioni che richiedono la fibra precisa

allineamento. Una treccia specialmente progettata di FC PM è disponibile per uso con la fibra di mantenimento di polarizzazione.





Caratteristiche

  1. Perdita di inserzione bassa
  2. Alta attenuazione di riflessione
  3. Buona abilità di ripetizione
  4. Buona abilità di scambio
  5. Stabilità ad alta temperatura
  6. Aderisca alla specificazione di YD/T 1272.4-2007
  7. Lucidatura ad angolo del contatto fisico da 8 gradi (APC)



Applicazione

  • Rete di CATV
  • Sistemi di comunicazione di fibra ottica
  • Trasmissione dei dati di fibra ottica
  • Accesso alla rete della costruzione
  • Sistema di cablaggio, ODF
  • Reti di FTTX



Specificazione



Tipo del connettore

LC, SC, ST, FC.MU, MPO, SC/APC, FC/APC, LC/APC.

Duplex MTRJ/Female, MTRJ/Male di MU/AP

Tipo della fibra

9/125um SMF-28 o (singolo modo) OS1 equivalenti,

 50/125um (misto) OM1, 62.5/125um OM2

& 50/125um, 10G OM3, OM4

Tipo di cavo

Simplex, duplex (cavo) dello zip Φ3.0mm, Φ2.0mm,

PVC di Φ1.8mm Φ1.6mm o LSZH Φ0.9mm,

Fibra attenuata Φ0.6mm

PVC o LSZH

Modo di lucidatura

UPC, SPC, APC (8°& 6°)

Perdita di inserzione

≤ 0.1dB (per il Master di singolo modo);

 ≤ 0.25dB (per la norma di singolo modo);

≤ 0.25dB (per misto);

Provato dal RM 3750 di JDS

Attenuazione di riflessione

(Per il singolo modo)

≥ 50dB di UPC

≥ 55dB di SPC

≥ 60dB (typ.65dB) dell'APC

Provato da JDS RM3750

Ripeti l'abilità

±0.1dB

Temperatura di funzionamento

-40°C a 85°C

Requisito della geometria

(Per il singolo modo)

Raggio del fronte dell'estremità del puntale:

 ≤ 12mm del ≤ R di 7mm (per l'APC);

≤ 25mm del ≤ R di 10mm (per la norma);

Μm di derivazione del ≤ 30 dell'apice (per il Master);

Μm di derivazione del ≤ 50 dell'apice (per la norma);

≤ Undercut 50nm del ≤ U di -50nm;

Provato da DORC ZX-1



Informazioni di ordinazione


FC/SIMPLEX 0.9mm – 1M LSZH dell'APC MP 9/125

  ⑦ del ⑥ del ⑤ del ④ del ③ del ② del ①



Tipo del connettore del ①: FC, SC, LC, ST, MTRJ, MU, E2000, MPO, BACCANO, D4, SMA
Fine-fronte del puntale del ②: PC, UPC, APC
Tipo del centro del ③: Monomodale (MP: 9/125um), misto (millimetro: 50/125um o 62.5/125um), OM3 10Gigabit, OM4
Quantità del cavo del ④: simplex o duplex
Diametro del cavo del ⑤: Ф3.0mm, Ф2.4mm, Ф2.0mm, Ф1.8mm, Ф1.6mm, Ф0.9mm
Lunghezza di cavo del ⑥: 1, 2, 3 metri o su misura
Tipo di cavo del ⑦: PVC, LSZH

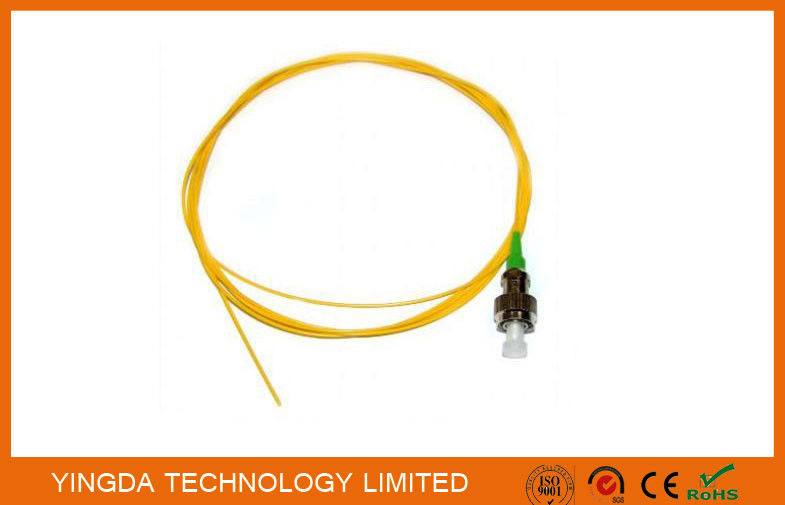

Treccia con il rivestimento GIALLO del cavo come qui sotto:



Giallo semplice del cavo a fibre ottiche 3Meter della treccia OS1 FC APC MP 0.9mm



Treccia con il rivestimento BIANCO del cavo come qui sotto:



Giallo semplice del cavo a fibre ottiche 3Meter della treccia OS1 FC APC MP 0.9mm
