La copertura superiore meccanica del connettore dello Sc APC di fibra ottica di FTTH pre ha lucidato la fibra per cavo flessibile

Informazioni di base
Luogo di origine: La Cina
Marca: yingda
Certificazione: ISO
Numero di modello: YDFIC-SA-H
Quantità di ordine minimo: bimettalico
Prezzo: negotiable
Imballaggi particolari: 10pc/pack
Tempi di consegna: 3-5 giorni
Termini di pagamento: T / T, unione occidentale
Capacità di alimentazione: 1000k al mese
Contattaci
Informazioni dettagliate
colore della casa: verde Tipo dello stivale: Vite
Tipo di fibra: 0.9mm, 250um, 2mm, 3mm Modo della fibra: APC/PC
Tipo di cavo: singolo modo 9/125um Perdita di inserzione: max.0.5dB
Nome del prodotto: connettore meccanico Applicazione: FTTH

Descrizione di prodotto

La copertura superiore meccanica del connettore dello Sc APC di fibra ottica di FTTH Pre-ha lucidato la fibra per cavo flessibile





Il connettore veloce inoltre è chiamato connettore dell'Assemblea di campo, il connettore dell'installazione del campo, rapidamente connettore dell'assemblea. È progettato per il termine semplice e veloce del campo di singole fibre, senza lucidare o epossidico. La progettazione unica è un puntale pre-lucidato e una giuntura meccanica dentro il corpo del connettore. L'assemblea richiede soltanto gli strumenti normali della preparazione della fibra: una sbavatrice della fibra, strofinate e una mannaia della fibra. Non c'è nessun rifornimento di corrente elettrica necessario.



I nostri connettori veloci di serie del connettore ora sono disponibili nelle varianti di FC, dello Sc e di LC, provvedenti a 250um alla fibra del singolo modo del diametro 900um e disponibile con i puntali dell'APC o del PC.



Caratteristica

puntale fabbrica-lucidato pre-sradicato che si accoppia alla fibra che è terminata.

L'allineamento meccanico di precisione assicura con poche perdite con un gel prosprietary.

Tipo del connettore: Sc

Applicazione della fibra: Monomodale

Tipo della fibra: Semplice

Numero delle fibre: 1

Diametro massimo del cavo (millimetro): 2X3mm

Puntale del connettore: Ceramico



Specificazione



Oggetto Parametro
Monomodale
Perdita di inserzione Max≤0.5dB, Average≤0.3dB
Attenuazione di riflessione APC≥50dB; UPC≥45dB
Durevolezza (1000 che si accoppia) massimo 0.2dB.
Temperatura di funzionamento -40°C~+75°C
Temperatura di stoccaggio -40°C~+85°C

Nota: Concentricità MP del puntale< 1um="">



Dettagli del prodotto

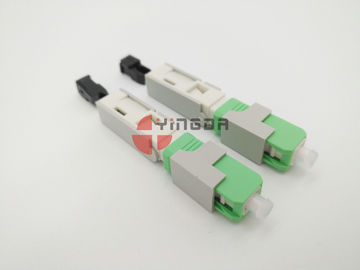

La copertura superiore meccanica del connettore dello Sc APC di fibra ottica di FTTH pre ha lucidato la fibra per cavo flessibileLa copertura superiore meccanica del connettore dello Sc APC di fibra ottica di FTTH pre ha lucidato la fibra per cavo flessibile

              Stivale, copertura di vibrazione del lato di fromthis dell'inserzione del cavo dello stivale

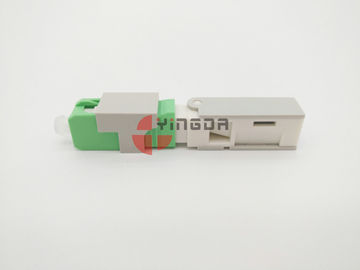

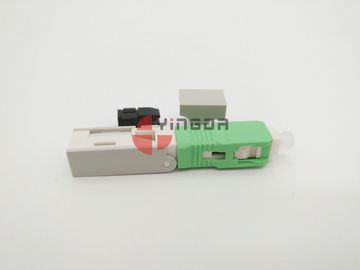

La copertura superiore meccanica del connettore dello Sc APC di fibra ottica di FTTH pre ha lucidato la fibra per cavo flessibileLa copertura superiore meccanica del connettore dello Sc APC di fibra ottica di FTTH pre ha lucidato la fibra per cavo flessibile

                               vista laterale di vista frontale, fori di uso di ripetizione





Requisiti di Techanical



OGGETTO SC/UPC SC/APC
Perdita di inserzione

average≤0.25dB; provi con il connettore standard e adapter≤0.5dB;

provi con tutti i connettore e adapter≤0.7dB

Attenuazione di riflessione ≥45dB ≥55dB
Tipo di cavo cavo flessibile di 3.0*2.0mm, singolo cavo a fibre ottiche rotondo §3.0/§2.0 o l'altro tipo
Diametro della fibra fibra nuda di 0.125mm; fibra del rivestimento di 0.25mm; fibra stretta del tubo di 0.9mm
Modo della fibra 1310/1550nm monomodale



Prestazione di Envieonmental

Oggetto Condizione di prova   Risultato
Cambiamento di perdita di inserzione Cambiamento di attenuazione di riflessione Cambiamento esterno di aspetto
Prova ad alta temperatura + 85 il ℃, 96h non è la prestazione ottica del monitoraggio online ≤0.3dB <0.5dB Nessun danno meccanico, quali deformazione, l'incrinamento, il rilassamento ed altri fenomeni; nessuna deformazione, producente delle bolle
Prova di bassa temperatura -40 il ℃, 96h non è la prestazione ottica del monitoraggio online ≤0.3dB <0.5dB
Ciclo di prova di temperatura -40 ℃ ~ +85 ℃, 21 ciclo, monitoraggio non online 168h della prestazione ottica ≤0.3dB <0.5dB
Temperatura costante e prova di umidità + 75 ℃, umidità relativa 95%, prestazione ottica del monitoraggio non online 96h ≤0.3dB <0.5dB
Prova d'inzuppamento Temperatura ambiente, acqua di rubinetto, 168h ≤0.3dB <0.5dB

La copertura superiore meccanica del connettore dello Sc APC di fibra ottica di FTTH pre ha lucidato la fibra per cavo flessibile
