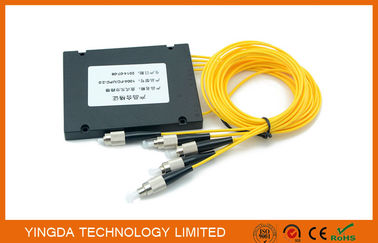

Separatore di fibra ottica della scatola di Platic dell'ABS, modulo planare FC 1.5M del separatore del circuito dell'onda luminosa

Luogo di origine La Cina
Marca YINGDA
Certificazione ISO SGS ROHS
Numero di modello YD-PLC-MM-104-FC-15
Quantità di ordine minimo 50 pezzi
Prezzo negotiable
Imballaggi particolari 1pc/box
Tempi di consegna 5-8days dopo il pagamento
Capacità di alimentazione 10,000 PCS al mese

Contattimi gratis campioni e buoni.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Connettore FC/UPC Tipo di fibra singolo modo G657A1
Perdita di inserzione 7.3/7.0dB Uniformità (massimo) 1.5dB
lunghezza d'onda 1260 - 1650 nanometro PDL (massimo) 0.2dB
dimensione del modulo 100×80×10mm dimensione quadrata del tubo 40×4×4mm
dimensione piana del tubo 60×7×4mm
Evidenziare

Fibra ottica Splitter

,

PLC Splitter

Lasciate un messaggio
Descrizione di prodotto

scatola di Platic dell'ABS del separatore di 1x4 SpA, modulo planare FC 1.5M del separatore di (PLC) del circuito dell'onda luminosa


Il separatore planare di (PLC) del circuito dell'onda luminosa è un tipo di dispositivo ottico della gestione di potere che è
fabbricato facendo uso di tecnologia ottica della guida d'onda della silice. Caratterizza l'affidabilità di piccola dimensione e alta,
l'ampia lunghezza d'onda di funzionamento e la buona uniformità di Manica--Manica ed è ampiamente usate
nelle reti di PON per realizzare il segnale ottico alimenti la scissione.

YINGDA fornisce le intere serie di prodotti del separatore 1xN e 2xN che sono adattati per le applicazioni specifiche.
Tutti i prodotti soddisfanno le richieste GR-1209-CORE-2001 e GR-1221-CORE-1999.


Caratteristiche

  • Perdita di inserzione bassa
  • PDL basso
  • Alto isolamento
  • Progettazione compatta
  • Buona uniformità di Manica--Manica
  • Ampia lunghezza d'onda di funzionamento
  • Alte affidabilità e stabilità


Applicazioni

  1. FTTH
  2. Rete di PON
  3. Collegamenti di CATV
  4. Attrezzature di comunicazione


Specificazione


Lunghezza d'onda di funzionamento (nanometro)

1260~1650

Tipo della fibra

G657A1 o come ordine dei clienti

Configurazione del porto

1x4

1x8

1x16

1x32

1x64

Perdita di inserzione (dB)

7.1/7.3

10.2/10.5

13.5/13.7

16.5/16.9

20.5/21.0

Uniformità di perdita (dB)

0,6

0,8

1,2

1,5

2

Perdita dipendente di polarizzazione (dB)

0,2

0,2

0,25

0,3

0,35

Perdita dipendente di lunghezza d'onda (dB)

0,3

0,3

0,5

0,5

0,5

Perdita dipendente di temperatura (- 40~85) (dB)

0,4

0,4

0,5

0,5

0,5

Attenuazione di riflessione (dB)

55/50

Temperatura di funzionamento

-40~+85

Direzionalità (dB)

≥ 55

Temperatura di stoccaggio

-40~+85



Tabella 2 – separatore di 2×N SpA


Parametri

2×2

2×4

2×8

2×16

2×32

Lunghezza d'onda di funzionamento (nanometro)

1260~1650

Tipo della fibra

SMF-28e o cliente specificato

Perdita di inserzione (dB)
(Grado di S/P)

4,2

7,6

11,0

14,5

17,5

Uniformità di perdita (dB)

0,8

1,5

1,5

2,0

2,5

Attenuazione di riflessione (dB)
(Grado di S/P)

50/55

50/55

50/55

50/55

50/55

Dipendente di polarizzazione
 Perdita (dB)

0,2

0,2

0,3

0,4

0,4

Direzionalità (dB)

55

55

55

55

55

Dipendente di lunghezza d'onda
 Perdita (dB)

0,3

0,5

0,5

0,5

0,5

Stabilità di temperatura
(- 40~85 °C) (dB)

0,5

0,5

0,5

0,5

0,5

Temperatura di funzionamento (°C)

-40~85

Temperatura di stoccaggio (°C)

-40~85

Dimensione del modulo (millimetri)
 (L×W×H)

100×80×10

100×80×10

120×80×18

140×115×18

140×115×18


Note:

  • Specificato senza connettori.
  • Aggiunga una perdita supplementare 0.2dB per connettore.
