| Luogo di origine: | La Cina |
|---|---|
| Marca: | YINGDA |
| Certificazione: | ISO |
| Numero di modello: | TELAIO PER IL SEPARATORE DI LGX |
| Quantità di ordine minimo: | 10pc |
| Prezzo: | NEGOTIABLE |
| Imballaggi particolari: | 1pc/box |
| Tempi di consegna: | 5-8days |
| Termini di pagamento: | T / T, Western Union, MoneyGram |
| Capacità di alimentazione: | 1000pcs al mese |
| colore: | bianco | Materiale: | Metallo d'acciaio laminato a freddo |
|---|---|---|---|
| Dimensione: | 430*250*130mm | Materiale di LGX: | Di plastica |
| Tipo Splitter: | mini separatore del modulo | Tipo di connettore: | sc/upc sc/apc, lc/apc, lc/upc |
| rapporto massimo del separatore: | 1x8,1x4,1x6,1x2 | quantità massima del separatore: | 16pcs |
Chasis completa i moduli di LGX con il metallo del supporto di scaffale degli adattatori di Splitters1x8 SC/Apc
Questo separatore di LGX è progettazione in un modulo di LGX che è utilizzato per l'applicazione del telaio di LGX. Inoltre è terminato
con gli adattatori e secondo i requisiti differenti, i moduli di LGX possono essere inseriti nel telaio.
Inoltre, il separatore di LGX può anche installato nel telaio del supporto di scaffale.
Struttura del telaio
Specificazione del telaio
| Modello | Dimensione | Capacità dell'adattatore | Quantità massima del separatore di SpA | Materiale | Colore | Dimensione di LGX |
| LGX-1U | 430*250*130mm | Sc 144pcs | separatore di 1:8 di 16 pc x (scanalatura di LGX) | Acciaio laminato a freddo | bianco | 130*100*25mm |
tipo di Blockless del separatore di 1X8 SpA
Caratteristiche:
Perdita di inserzione bassa di Ø, PDL basso ed alta affidabilità
Alta attenuazione di riflessione di Ø e buona ripetibilità
Ampia lunghezza d'onda di Ø
Uniformità eccellente di Manica--Manica di Ø
Applicazioni:
Lan di Ø, WAN e reti della metropolitana
Progetto di Ø FTTH & spiegamenti di FTTX
Sistema di Ø CATV
Ø GPON, EPON
Attrezzatura di prova a fibra ottica di Ø
La base di dati di Ø trasmette la rete a banda larga
Caratteristiche tecniche
Nota: la perdita del connettore si esclude.
| serie 1X8 | |||
| Oggetto | Unità | Indice | |
| Lunghezza d'onda di funzionamento | Nanometro | 1260-1650 | |
| Perdita di inserzione massima | Grado di P | dB | <10> |
| Grado di S | dB | <10> | |
| PDL (perdita dipendente di polarizzazione) | dB | ≤0.3 | |
| Uniformità di scissione di potere | dB | ≤0.8 | |
| Minuti Attenuazione di riflessione | dB | ≥55 | |
| Direzionalità | dB | ≥50 | |
| WDL (perdita dipendente di lunghezza d'onda) | dB | ≥55 | |
| TDL (perdita dipendente di temperatura) (- 40~+85°C) | dB | ≤0.5 | |
| Lunghezza di fibra ottica | m. | 1,5 (±0.1), o su misura | |
| Tipo di fibra ottica | G657A1, o su misura | ||
| Temperatura di funzionamento di /storage | °C | -40 ~+85 | |
| Colore della fibra |
Input: Originale Uscita: 2*4Color (blu/arancio/verde/Brown) |
||
| Tipo della metropolitana | Φ0.9mm, Hytrel | ||
| Colore della metropolitana |
Input: Bianco Uscita: Bianco |
||
| Tipo del connettore |
Input: SC/UPC Uscita: SC/UPC |
||
| Dimensione d'acciaio del tubo | Millimetro | 40*4*4 | |
| Mini dimensione del tubo del modulo | Millimetro | 60*7*4 | |
| Dimensione di LGX | Millimetro | 130*100*25 | |
Più immagini

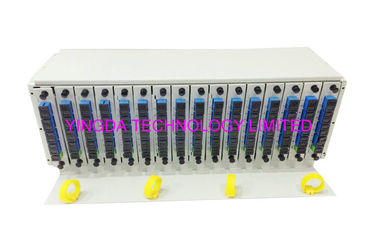

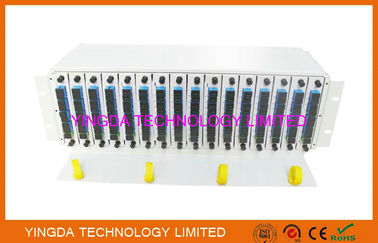

completamente vista completata carico
i telai svuotano la vista laterale
i telai svuotano la vista laterale

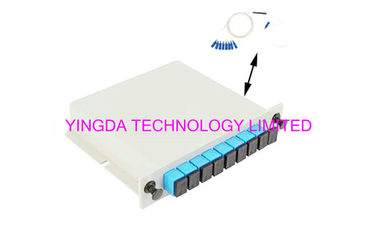

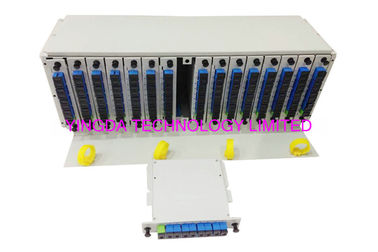

la vista modulare di LGX, dimensione: 130*100*25mm, separatore massimo della tenuta 1:1x8, adattatori dello Sc 9pcs.
l'adattatore può essere simplex dello Sc o accoppiatore del duplex di LC sui porti modulari di LGX.
