Marchio: | YINGDA |
Numero di modello: | separatore ottico 1*8 |
MOQ: | 100 pezzi |
prezzo: | 1.1USD-4.58USD |
Tempo di consegna: | 5-8days dopo il pagamento |
Condizioni di pagamento: | Western Union,T/T,MoneyGram |

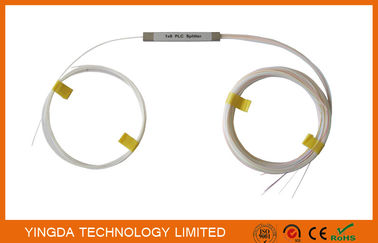

1:8 Fibra Pon Splitter Tubo di acciaio Mini Modulo senza blocchi 900um,1x8 Splitter ottico 1Meter
Lo splitter in fibra ottica è un componente passivo importante utilizzato nelle reti PON FTTX.Esistono principalmente due tipi di splitter ottici FTTH passivi: uno è il tradizionale splitter a fusione, noto come FBT coupling o FBT WDM optical splitter, che ha un prezzo competitivo;l'altro è lo splitter PLC basato sulla tecnologia PLC (Planar Lightwave Circuit), che ha una dimensione compatta e si adatta alle applicazioni di densità.
Caratteristiche
· Buona uniformità e basse perdite di inserimento
· Basse perdite dipendenti dalla polarizzazione
· Eccellente meccanica
· Stabilità Telecordia GR-1221 e GR-1209
· Componenti attraverso TLC-Certified,Conforme a YD1117-2001
· Ambiente di funzionamento: -40°C a +85°C
· Alto rapporto di estinzione di polarizzazione e eccellente uniformità
Applicazione
· Fibra fino al punto (FTTX)
· Fibra fino a casa (FTTH)
· Reti ottiche passive (PON, GEPON)
· Reti locali (LAN)
· Televisione via cavo (CATV)
· Reti di telecomunicazione
· Attrezzature di prova
Specificità
Parametro | Configurazione della porta | ||||||||
1X2 | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 | ||||
Tipo di fibra | G.657A | ||||||||
lunghezza d'onda operativa (nm) | 1260~1650 | ||||||||
Perdita di inserimento (dB) | Tipico | 3.9 | 7.0 | 10.2 | 13.2 | 16.2 | 19.7 | ||
Max. | 4.2 | 7.4 | 10.7 | 13.7 | 17.1 | 21.2 | |||
Uniformità della perdita (dB) | Max. | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | ||
Perdita di ritorno (dB) | Min. | 50 | 50 | 50 | 50 | 50 | 50 | ||
PDL (dB) | Max. | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | ||
Direttiva (dB) | Min. | 55 | 55 | 55 | 55 | 55 | 55 | ||
Dipende dalla lunghezza d'onda Perdite (dB) |
Max. | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.8 | ||
Dipende dalla temperatura Perdite ((-40 ~ + 85 °C) |
Max. | 0.5 | 0.5 | 0.5 | 0.8 | 0.8 | 1.0 | ||
Temperatura di funzionamento (°C) | -40~+85 | ||||||||
Temperatura di conservazione (°C) | -40~+85 |
Nota:
Sopra sono riportati i parametri per lo splitter PLC a fibra senza blocchi con connettori.
Senza connettori, la perdita di inserimento sarà inferiore di 0,2 dB.

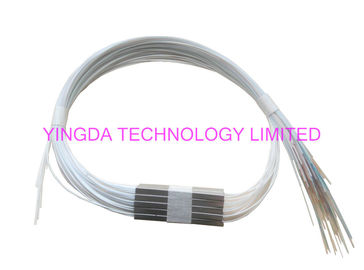

Altre foto.

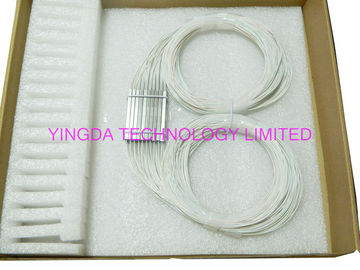

PLC splitter coulpler 1x8 senza connettori confezionato in una scatola con schiuma, buone prestazioni e protezione delle fibre, risparmio costi di spedizione e volume.

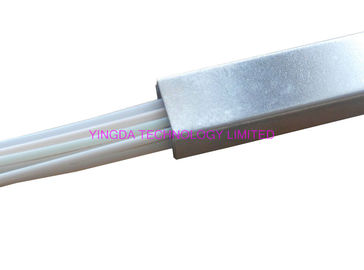

ogni tubo di acciaio:60*7*4mm, uscite 2row / 4fibers, con anello di figura su ogni fibra, "input" su pigtails di ingresso. e ci può appendere un'etichetta: logo, numero di serie e nome del prodotto su richiesta del cliente.
Informazioni sull'ordine
Sistemi di controllo | - | - | - | - | - | - | - |
Struttura |
Fibra Tipo |
Pacco | Input | Prodotto | Distanze | Collegamento | |
Struttura | 0101=1x1, 0202=2x2, ... 0164=1x64, 0264=2x64 | ||||||
Tipo di fibra | 1=G652D, 2=G657A1, 3=G657A2 | ||||||
Dimensione del pacchetto | A1, A2,...A12, D, E, F, K, U, G, C, T, R, X | ||||||
Tipo di input |
B = 250 μm Fibra nuda, L = 900 μm tubo sciolto, S=2,0 mm, R=3,0 mm, 0=adattatore |
||||||
Tipo di uscita |
B = 250 μm di fibra nuda, L=900μm tubo sciolto, S=2,0 mm, R=3,0 mm, F = splitter, 0 = adattatore |
||||||
Lunghezza della coda |
05=0,5m, 10=1,0m, 100=100m, 0=adattatore, 15/10 = 1,5 m di ingresso/1,0 m di uscita, X = Altri |
||||||
Tipo di connettore |
FU=FC/UPC, FA=FC/APC, SU=SC/UPC, SA=SC/APC, ST=ST/UPC, LU=LC/UPC, LA=LC/APC, MPA=MPO/APC, FU/FA=input FC/UPC/uscita FC/APC, 00=Nessuno, X = Altri |
