Connettori a fibra ottica d'acciaio del blu dello Sc del separatore dello SpA della metropolitana 1X64 del mini modulo

Informazioni di base
Luogo di origine: Shenzhen, Cina
Marca: YINGDA
Certificazione: ISO
Numero di modello: separatore di 1x64 SpA
Quantità di ordine minimo: 100 pezzi
Prezzo: negotiable
Imballaggi particolari: 2pc/scatola, scatola 20pcs/carton
Tempi di consegna: 5-8days dopo il pagamento
Capacità di alimentazione: 10,000 PCS al mese
Contattaci
Informazioni dettagliate
standard: Telcordia GR-1221 e GR-1209 rapporto spaccato: mini separatore 1X64
Dimensione della metropolitana: 100*40*6mm Diametro cavo: 0.9mm
Connettore: Accoppiatore di SC/UPC Colore del cavo: bianco dell'input, uscita: variopinto
Tipo di fibra: singolo modo G657A1 Perdita di inserzione: 20.8dB
Uniformità (massimo): 2.odB lunghezza d'onda: 1260 - 1650 nanometro
PDL (massimo): 0.4dB

Descrizione di prodotto

Alte densità 1 - metropolitana d'acciaio del mini del separatore 64 modulo dello SpA mini, connettori a fibra ottica del blu dello Sc del separatore dello SpA 1X64





Il separatore planare di (PLC) del circuito dell'onda luminosa è un tipo di dispositivo ottico della gestione di potere
quello è fabbricato facendo uso della tecnologia ottica della guida d'onda della silice. Caratterizza la piccola dimensione,
alta affidabilità, ampia lunghezza d'onda di funzionamento e buona uniformità di Manica--Manica,
ed è ampiamente usato nelle reti di PON realizzare la scissione di potere del segnale ottico.



YINGDA fornisce le intere serie di prodotti del separatore 1xN e 2xN cui sono adattati per
applicazioni specifiche. Tutto il raduno GR-1209-CORE-2001 e GR-1221-CORE- dei prodotti
1999 requisiti.

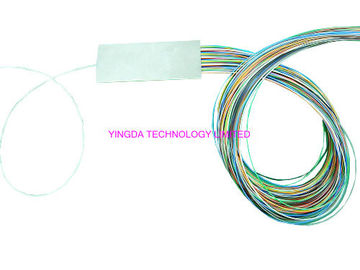

Connettori a fibra ottica d'acciaio del blu dello Sc del separatore dello SpA della metropolitana 1X64 del mini modulo



Caratteristiche

  1. Dimensione bidirezionale e compatta
  2. Ampia lunghezza d'onda
  3. Perdita di inserzione bassa, PDL basso ed alta affidabilità
  4. Alta attenuazione di riflessione e buona ripetibilità
  5. Uniformità eccellente di Manica--Manica
  6. Telcordia GR-1221-Core compiacente
  7. 1x2, 1X4,1X8. , configurazioni 1X128


Applicazioni

  • Reti di lan, di WAN e della metropolitana
  • Progetto di FTTH & spiegamenti di FTTX
  • GPON, EPON, sistema di CATV
  • Attrezzatura di prova a fibra ottica
  • La base di dati trasmette la rete a banda larga


Spec. tecniche per il separatore dello SpA con i connettori a fibra ottica


separatore 1xN



Oggetto 1x2 1x4 1x8 1x16 1x32 1x64 1x128
Tipo della fibra G.657A
Lunghezza d'onda di lavoro 1260nm~1650nm
Perdita di inserzione standard (dB) ≤4.2 ≤7.6 ≤10.7 ≤14.0 ≤17.2 ≤20.8 ≤24.0
Perdita di inserzione del P-grado (dB) ≤4.0 ≤7.4 ≤10.5 ≤13.8 ≤17.0 ≤20.4 ≤23.7
Uniformità (dB) ≤0.6 ≤0.8 ≤0.8 ≤1.0 ≤1.5 ≤2.0 ≤2.0
PDL (dB) ≤0.2 ≤0.2 ≤0.3 ≤0.3 ≤0.3 ≤0.4 ≤0.5
Perdita dipendente di lunghezza d'onda (dB) ≤0.6 ≤0.8 ≤0.8 ≤1.0 ≤1.5 ≤2.0 ≤2.0
Attenuazione di riflessione (dB) ≥50
Direzionalità (dB) ≥55
Temp.Gange di funzionamento -40℃~+85℃
Nota: Il parametro di cui sopra è per il separatore con il connettore. Se senza connettore, la perdita di inserzione si ridurrà da 0.2dB.

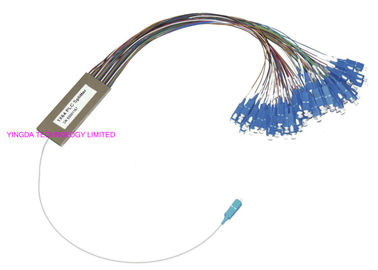

Connettori a fibra ottica d'acciaio del blu dello Sc del separatore dello SpA della metropolitana 1X64 del mini moduloConnettori a fibra ottica d'acciaio del blu dello Sc del separatore dello SpA della metropolitana 1X64 del mini modulo





Informazioni di ordinazione



PLCS - - - - - - -
  Struttura

Fibra

Tipo

Pacchetto Input Uscita Lunghezza Connettore
Struttura 0101=1x1, 0202=2x2,…, 0164=1x64, 0264=2x64
Tipo della fibra 1=G652D, 2=G657A1, 3=G657A2
Dimensione del pacchetto A1, A2,… A12, D, E, F, K, U, G, C, T, R, X
Tipo dell'input

B=250μm scoprono la fibra, tubo sciolto di L=900µm,

S=2.0mm, R=3.0mm, 0=Adapter

Tipo dell'uscita

B=250μm scoprono la fibra,

L=900µm allentano il tubo,

S=2.0mm,

R=3.0mm,

F=splitter, 0=Adapter

Lunghezza della treccia

05=0.5m, 10=1.0m, 100=100m, 0=Adapter,

uscita di 15/10=1.5m input/1.0m,

X=Others

Tipo del connettore

FU=FC/UPC, FA=FC/APC,

SU=SC/UPC, SA=SC/APC,

ST=ST/UPC,

LU=LC/UPC, LA=LC/APC,
MPO=MPO/UPC,

MPA=MPO/APC,

FU/FA=FC/UPC introdotto/uscita di FC/APC,

00=None,

X=Others
